Suporte para plateau Dagoma com ima ajustavel em altura.
Peças para impressoras 3D
Se você ainda não tem uma máquina para imprimir este arquivo pode comprar uma impressora 3d aqui!
Você pode imprimir este modelo 3d com estes filamentos ou com estas resinas 3D.
Sobre o objeto 3D Suporte para plateau Dagoma com ima ajustavel em altura.
Este é um arquivo desenvolvido e projetado com ferramenta CAD.
Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

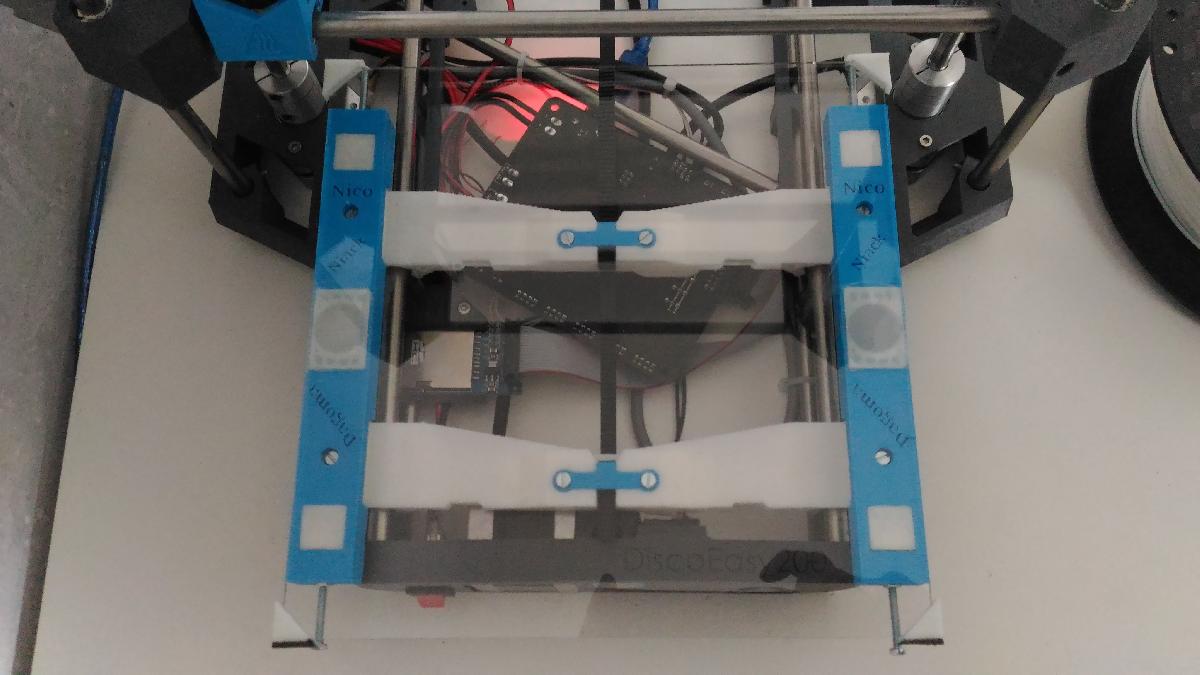

Suporte para plateau Dagoma com ima ajustavel em altura. foi projetado para Impressora 3D. Sistema removivel, previsto para a montagem de um prato em vidro, mas tambem realizavel em qualquer outro prato.Sistema magnetico com um ima integrado em cada suporte e um ima integrado em cada bloco colado sob o prato. Importante: E necessario prever uma pausa durante a impressao de cada suporte para inserir o ima durante a impressao e uma pausa durante a impressao de cada bloco a ser colado para inserir o ima durante a impressao.Ajustar a posicao dos blocos antes de cola-los para que se encaixem perfeitamente na montagem final.O ajuste em altura e feito por meio dos parafusos a serem inseridos nos suportes do prato. Inserir porcas travantes para que o ajuste nao se desloque com as vibracoes. Ha um local interno e um externo para travar o parafuso.O sistema funciona por um plano inclinado pressionado pelo parafuso para levantar o bloco que suporta o prato.A tensao do prato e feita com as bracadeiras das correias diretamente nos carrinhos. ATUALIZACAO: Modificacao da tampa de aperto da correia, versao reforcada adicionada "aperto correia reforcada.stl" a ser usada em substituicao a "tampa aperto correia.stl". Permite evitar a deformacao da peca e garante uma melhor fixacao da correia.Lista de materiais:4 imas diametro 18 mm, altura 5mm. (em grandes superficies de bricolagem LM)parafuso 3*12 (8)parafuso 3*20 (4)porcas travantes M3 (16)Quantidade a imprimir:Ajuste altura bisot X4Ajuste altura bloco X4Bloco ima X2Tampa aperto X2Carrinho prato X2Suporte prato X2
