Suporte para montagem em rack 1U para Raspberry Pi 4/5

Computador

Se você ainda não tem uma máquina para imprimir este arquivo pode comprar uma impressora 3d aqui!

Você pode imprimir este modelo 3d com estes filamentos ou com estas resinas 3D.

Sobre o objeto 3D Suporte para montagem em rack 1U para Raspberry Pi 4/5

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

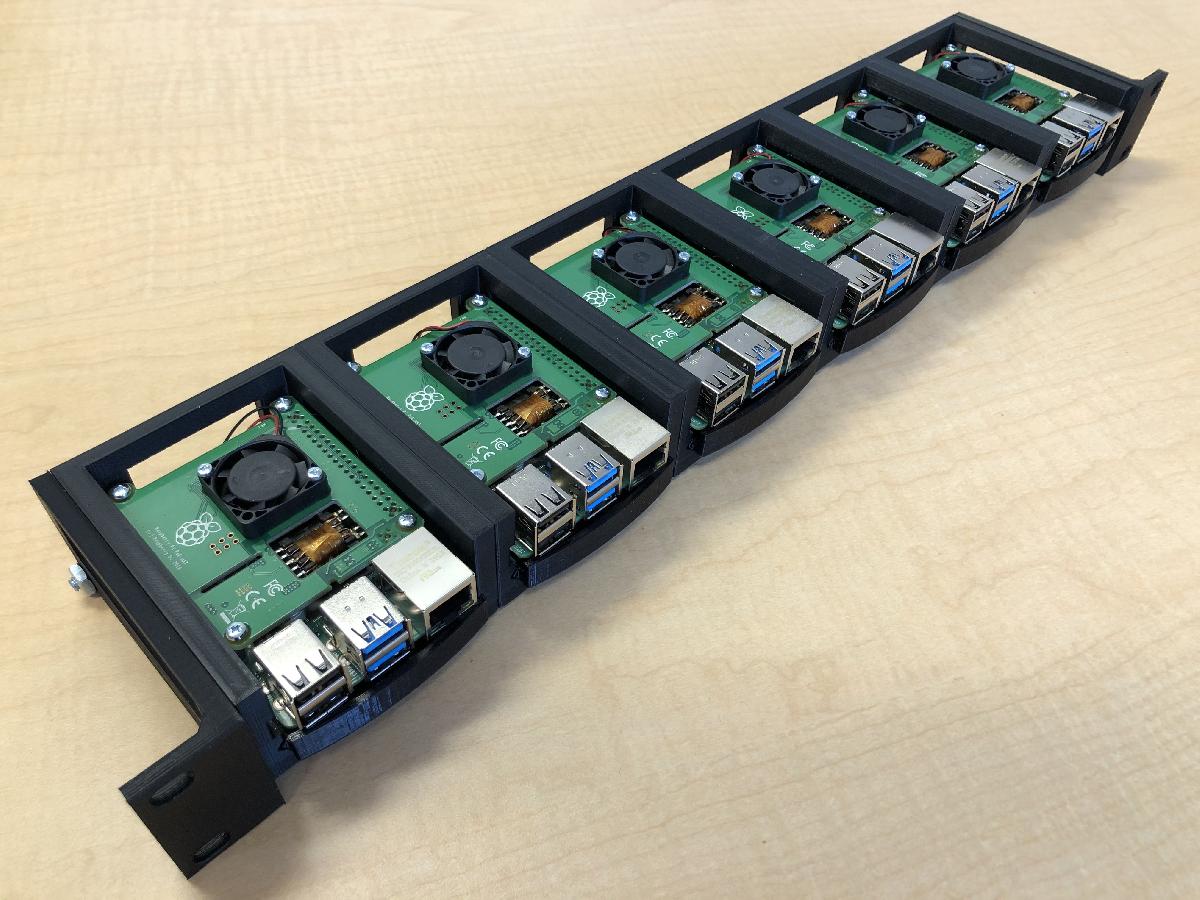

Suporte para montagem em rack 1U para Raspberry Pi 4/5 foi projetado para Impressora 3D. Um suporte para montar o Raspberry Pi 4 ou 5 em um rack de servidor padrao de 19 polegadas. Isso acomodara 6 unidades RPi 4/5 usando Power Over Ethernet (PoE) em um espaco de 1U para uma solucao de cluster muito simples e organizada. Eu uso o chapeu PoE oficial com o RPi 4 lancado pela Raspberry Pi Foundation que normalmente e vendido por $20. Estou aguardando o chapeu PoE oficial para o RPi 5 para testa-lo, mas a placa em si se encaixa bem. Esta e uma variacao de um suporte de 2U em que trabalhei anteriormente: suporte de montagem em rack Raspberry Pi 4/5 2U e usa o mesmo design de bandeja, entao voce pode mover unidades entre esses dois suportes facilmente. Este design acomoda 6 unidades em 1U, e o outro acomoda 12 (ou 13) em um espaco de 2U. Este design de 1U permite que voce construa de forma incremental, mas pessoalmente prefiro o design de 2U e o recomendo em vez de 2 dos racks de 1U se voce precisar de mais de 6 unidades no total. Aqui estao todas as pecas que voce precisara para um cluster completo de 6-Pi: Para imprimir: 6 pecas do quadro, 6 pecas da bandeja, um par de pecas de orelha (ambas as orelhas estao em um unico arquivo). Outros hardware: 2 hastes roscadas cortadas para 17 5/8 polegadas. Recomendo comprar uma haste de 36 polegadas, que e suficiente para duas pecas acabadas. Corte-a com uma serra de arco ou uma ferramenta Dremel com uma roda de corte. Sugiro o tamanho #10 nos EUA. Nao tenho certeza de quais tamanhos metricos estao comumente disponiveis, mas M5 seria uma correspondencia proxima (voce precisara baixar os arquivos OpenSCAD e ajustar os tamanhos dos furos). 4 porcas hexagonais que se encaixam nas hastes roscadas. 24 parafusos de maquina do tamanho M2.5 x 12 (sao 4 para cada Pi). Eu comprei um pacote de 100 por cerca de $10 na Amazon. O hardware restante (espacadores e parafusos) vem com o chapeu PoE. Voce tera 4 parafusos extras de cada kit de chapeu PoE que voce substituira pelos parafusos M2.5 x 12 listados acima. Finalmente, um switch PoE e um cabo Ethernet adequado para cada Pi. Os arquivos fonte OpenSCAD estao incluidos para facilitar a personalizacao. As coisas mais comuns que voce pode querer ajustar usando os arquivos OpenSCAD sao: Alterar o tamanho das hastes roscadas que mantem tudo junto, ou alterar o tamanho dos parafusos usados para monta-lo em um rack padrao de 19 polegadas. Ajustar o encaixe da bandeja onde ela desliza para dentro do quadro. O encaixe pode variar um pouco de impressora para impressora e dependendo do material que voce usa (eu uso PLA 3D Fila). Ajustar o recuo, que e quao longe o quadro e empurrado para tras no rack (ou, equivalentemente, quao longe as orelhas se projetam para frente do restante do quadro). O recuo fornece espaco para que as porcas nas extremidades das hastes de suporte nao interfiram nas porcas de gaiola no rack.

Baixar
