Sobre o objeto 3D Suporte para microscopio eletrico

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

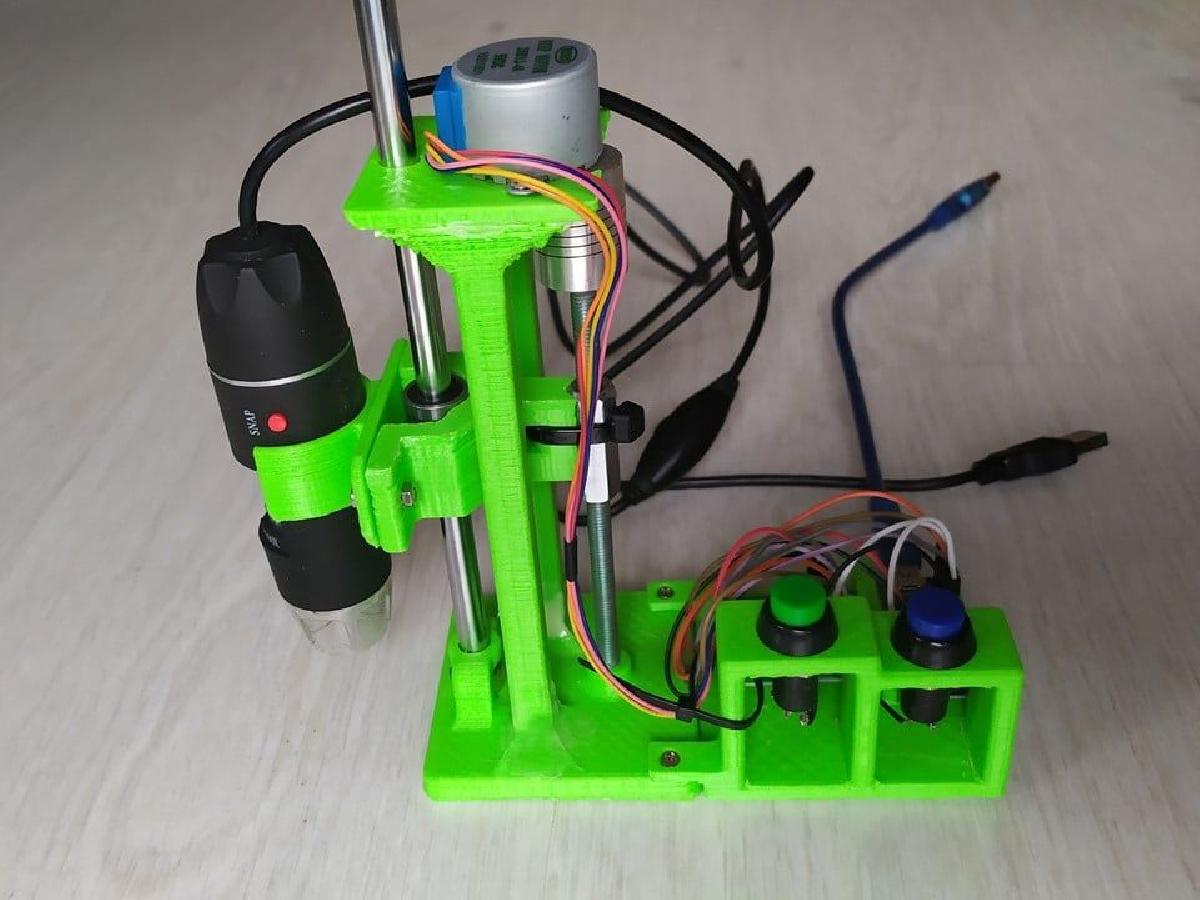

Suporte para microscopio eletrico foi projetado para Impressora 3D. Este suporte eletrico porta-objetos foi pensado para fazer movimentos muito lentos nas capturas de imagens por microscopio. Consideracoes: E um modelo muito LOW-COST. Se fosse optado por outro motor como o NEMA e dois eixos de guia, proporcionaria mais velocidade e menos erro de alveo respectivamente, mas nao era o objetivo. Baseou-se no motor 28BYJ-48 de 5V com a controladora ULN2003, que pode ser alimentada com o proprio NANO que fornece 400mA a 5V. Os pulsadores sao tambem interruptores (memoria de estado), ja que o movimento e MUITO LENTO. Foi realizado em dois modulos, para que possam ir separados ou unidos. Isso porque ao acionar os pulsadores, o microscopio se move notavelmente, e e preferivel mante-los separados. O modelo 3D em STL esta reforcado na area das colunas (nao corresponde as fotos do prototipo) e foi impresso em 3D sem material de suporte. No entanto, a botonera requer material de suporte durante a impressao. Voce pode configurar sua propria GARRA, por esse motivo, vai com 2 parafusos. Pode ser mais longa e orientavel, por exemplo. Conectividade: Nao forneci o esquema eletrico, porque e muito simples. O ULN2003 toma os 5V (para alimentar o motor) do NANO e os dois pulsadores estao conectados a MASA, com saida para os PINs 6 e 7 cada um. Dentro do arquivo .INO ha mais detalhes para conectar a sequencia do STEPPER que se conecta do PIN 8 ao 11. Como funcionam os pulsadores: A entrada 6 e 7 sao PULL_UP, ou seja, estao por padrao a 1. Quando voce ativa um pulsador, a tensao de massa chega ao PIN 6 ou 7 e passa para o estado 0, o que ativa o motor. Aproveite fazendo!

Baixar

O modelo 3D que você descreveu é um suporte elétrico para microscópio eletrônico, projetado para realizar movimentos lentos durante a captura de imagens. Aqui estão algumas considerações e detalhes sobre ele:

### Descrição do Modelo

- **Objetivo**: Este suporte foi especialmente desenvolvido para permitir movimentos suaves e lentos, o que é fundamental para capturas de alta precisão em microscopia. O controle cuidadoso do movimento é crucial para evitar vibrações e garantir a clareza das imagens.

### Considerações de Projeto

- **Custo**: O design é otimizado para ser de baixo custo (low-cost). O autor optou por componentes acessíveis, priorizando a funcionalidade em detrimento de velocidade ou precisão máxima.

- **Motor**: O motor escolhido é o **28BYJ-48**, um motor de passo de 5V que é bem adequado para aplicações onde não são necessárias altas velocidades. A controladora **ULN2003** permite uma conexão fácil com o motor e é alimentada diretamente pelo Arduino Nano, que é pequeno e eficiente.

- **Pulsadores**: Os botões são utilizados como interruptores de memória de estado. Isso permite que o usuário controle o movimento do suporte com precisão, uma vez que o movimento é intencionalmente desacelerado.

- **Design Modular**: O modelo é dividido em dois módulos, facilitando o transporte e a montagem. Além disso, a separação ajuda a evitar movimentos excessivos quando os botões são acionados.

### Estrutura e Impressão

- **Modelo 3D**: O arquivo STL possui reforços na área das colunas, que são importantes para a estabilidade do suporte durante o uso. A impressão foi feita sem necessidade de material de suporte, exceto para a botonera, que requer suporte devido ao seu design.

- **Customização**: O suporte permite que o usuário configure sua própria garra, com dois parafusos inclusos para fixação. Isso possibilita a personalização, permitindo que a garra seja mais longa ou orientável, conforme necessário.

### Conectividade e Esquema Eletrônico

- **Simplicidade do Esquema**: O autor menciona que não foram incluídos esquemas elétricos detalhados, mas afirma que a configuração é bastante simples. A alimentação para o motor é feita diretamente do Arduino, e os botões são conectados ao terra (massa), permitindo uma conexão direta aos pinos de controle.

- **Funcionamento dos Botões**: Os pinos 6 e 7 são configurados como PULL_UP, mantendo um estado lógico alto (1) até que um botão seja pressionado. Essa pressão conecta o pino ao terra, mudando seu estado para baixo (0) e ativando o motor.

### Considerações Finais

Esse projeto é uma excelente opção para hobbistas e profissionais que buscam uma solução acessível para suportes de microscópios eletrônicos. A ênfase na simplicidade e funcionalidade o torna adequado tanto para inexperientes quanto para aqueles que desejam uma solução econômica e eficiente para suas necessidades de captura de imagem.

Divirta-se montando e experimentando com este modelo, adaptando-o conforme suas necessidades!
