Suporte para LED SMD CREE XLamp MLE

Eletrônica

Se você ainda não tem uma máquina para imprimir este arquivo pode comprar uma impressora 3d aqui!

Você pode imprimir este modelo 3d com estes filamentos ou com estas resinas 3D.

Sobre o objeto 3D Suporte para LED SMD CREE XLamp MLE

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

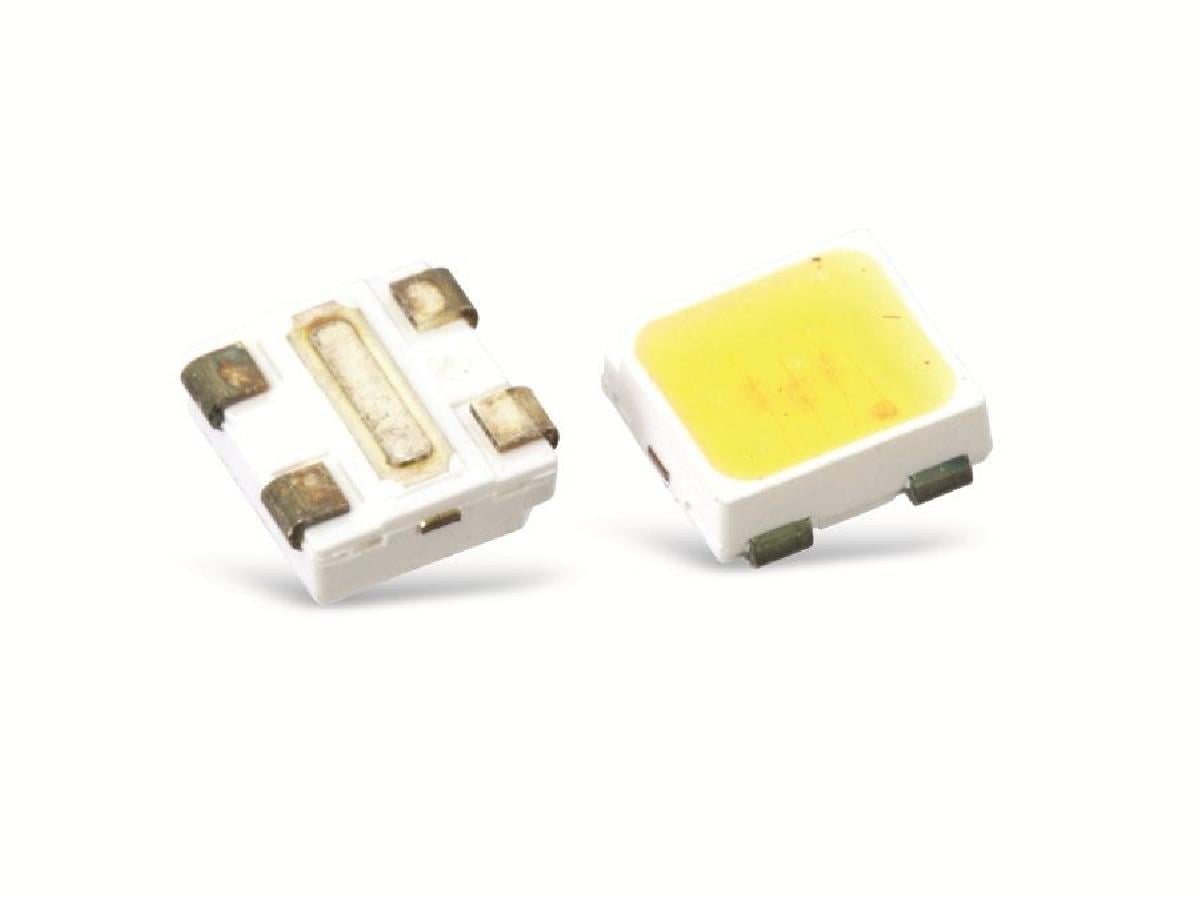

Suporte para LED SMD CREE XLamp MLE foi projetado para Impressora 3D. A little 2-axis movable SMD CREE LED Holder with Screw-hole.I use them inside my DIY Printercase.LED Specs:Voltage: max. 3.4 VPower: max. 500 mAColor: 4000 KLuminosity: 51.7 LumenYou need:soldering ironwirehot glue gun5V USB power adapter 1000mA or 2000mA for brighter light.4x 10 ohms resistor4x SMD CREE LED (MLEAWT-A1-5C1-N2-0-00001) or similarYou have to conect the leds paralel. Each LED needs it own resistor, V+ and GND wire.Solder resistor on power adabter V+.Solder wire from resistor to V+ on LED.Solder wire from LED GND to power adaptor GND.Use the hot glue to mount the LED on the LEDholderFinaly you have 4 adjustable spots up to 200 Lumen in your Printercase
