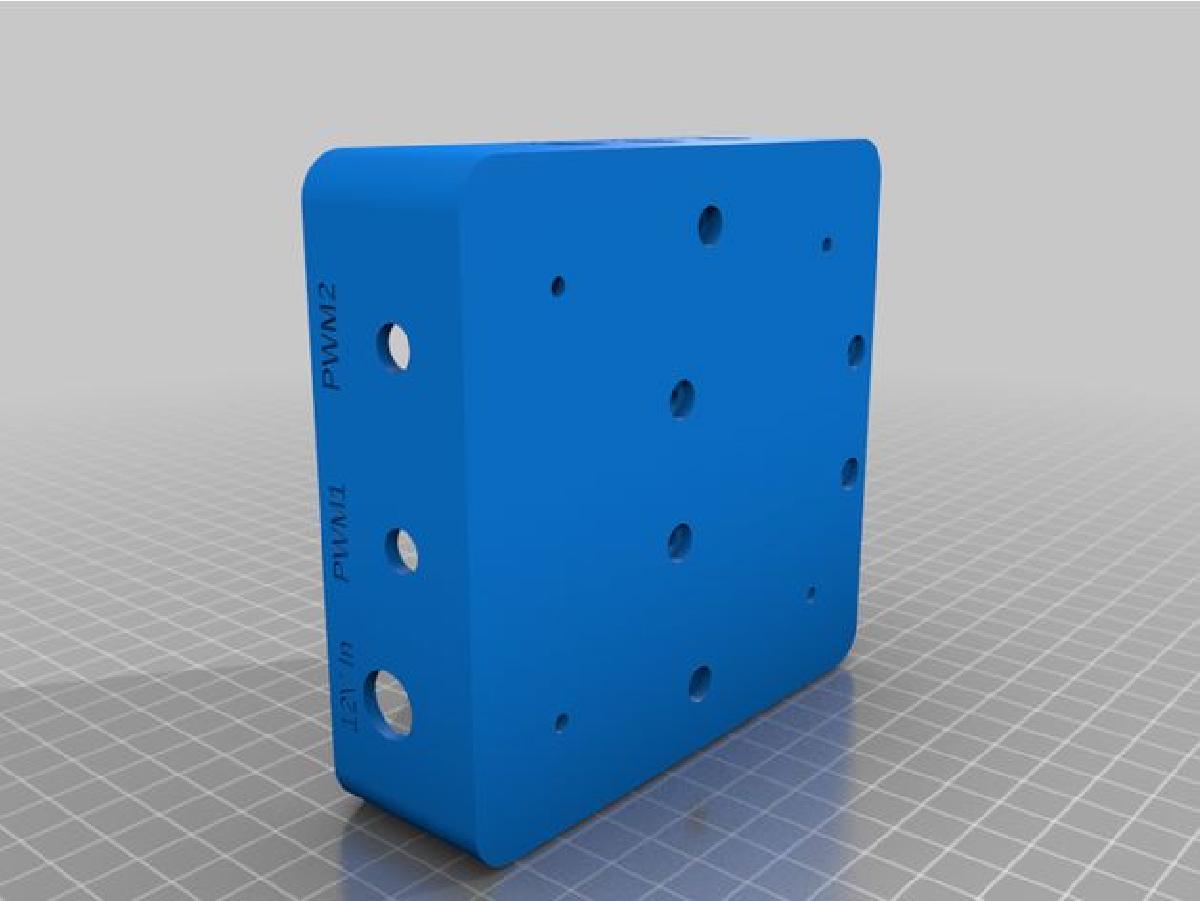

Suporte para Intel NUC iOptron CEM40 foi projetado para Impressora 3D. Ola a todos,este e meu primeiro esforco para compartilhar minha primeira coisa, por favor, sejam pacientes e compreensivos... ;)Esta e uma caixa adicional para a 10ª geracao do Intel NUC que pode ser facilmente colocada em um suporte iOptron CEM40 ou em um trilho Vixen. Ela contem 3 saidas de 12V (para CEM40, camera e outro dispositivo), 2 saidas PWM ajustaveis para fitas de aquecimento (o segundo controlador PWM esta faltando nas fotos, mas deve caber.), saida de 19V para NUC e 2 conectores USB adicionais.Infelizmente, nao consegui aprendera usar Astroberry / Stellarmate. Eu uso o software astro N.I.N.A. que e mais simples, claro e estavel para mim.Comecei usando um laptop com um hub USB, mas me incomodava a conexao com fio, o comprimento limitado do cabo e a necessidade de deixar meu caro laptop do lado de fora.Decidi comprar um Intel NUC 10i3FNKN que deve ser bom o suficiente para astrofotografia e fazer uma caixa adicional com uma fonte de alimentacao para o NUC para uso externo facil, alimentada por uma bateria de carro. Colocada diretamente no meu suporte CEM40.O NUC e acessado via um ponto de acesso WiFi (que inicia apos um login automatico), remotamente do meu laptop, de um carro aquecido e quente, atraves de conexao de area de trabalho remota (Win 10 Pro no NUC) : ).A caixa inteira pode ser facilmente parafusada na parte inferior do Intel NUC e pode ser colocada no CEM40.Existem duas opcoes de como montar isso:coloca-la na plataforma CEM40no trilho Vixen (esta nao foi testada, nao tenho certeza se vai caber)Lista de Materiais:3x conector DC 5,5/2,1mm https://www.gme.cz/napajeci-souosy-konektor-ds-025b1x conector USB 2.0 https://www.gme.cz/konektor-usb2x90alguns https://www.gme.cz/napajeci-souosy-konektor-hs211x conector DC 5,5/2,5mm (para NUC) https://dratek.cz/arduino/51523-dc-konektor-5.5x2.5mm-vodeodolny.html2x regulador PWM https://dratek.cz/arduino/2162-regulator-rychlost-pwm-5v-16v-10a-s-ultra-vysokou-linearitou.html (ou qualquer outro pequeno)2x conector DC 5,5/2,5 https://dratek.cz/arduino/75088-napajeci-kabelovy-konektor-dc-5.5-2.5.html1x modulo elevador de 150W https://dratek.cz/arduino/5463-step-up-menic-150w-z-10-32v-na-12-35v.html para a exigencia de energia de 19V do NUC1x entrada de 12V da bateria do carro https://www.laskakit.cz/konektor-12mm-gx12-4p--kabel/ para entrada de 12V da bateria do carro (fios duplicados - 2 pinos para 12V, 2 pinos para GND - redundancia, possibilidade de fornecer mais tensoes diferentes se necessario/possivel - pode ser trocado por outro, mas este e pequeno o suficiente...)1x entrada de 12V na caixa https://www.laskakit.cz/konektor-12mm-gx12-4p--panel/2x saida para aquecimento - formato diferente pode ser util a noite https://www.laskakit.cz/napajeci-konektor-dc-022-5-5-2-1mm-do-panelu/alguns parafusos M3 (comprimento diferente, confira nossa gaveta), porcas M32x cabos de passo 1,25 mm para USB2.0 adicional https://rcstudio.cz/cs/prislusenstvi/88-kablik-jst-gh-125mm-4pin-150-mm.html?search_query=JST4p125-153&results=1Estou usando o suporte iOptron CEM40, Cassegrain Classico 8" 203mm, ou Celestron ED80/600.A caixa pode ser montada no CEM40 (testada) ou no trilho Vixen (deve estar OK, mas ainda nao testada, tenha cuidado e desculpe meus erros)Por favor, se voce decidir usar isso, nao se esqueca de configurar a voltagem correta para o NUC! Voce pode danificar seu NUC se nao configurar a voltagem de saida corretamente (20V ou menos)Por favor, tenha cuidado!Oobrigado

Baixar

O modelo 3D denominado "Suporte para Intel NUC iOptron CEM40" é uma caixa adicional projetada para facilitar a utilização do Intel NUC, um mini-PC, em configurações de astrofotografia, especialmente ao usar o montante iOptron CEM40. A ideia por trás desse projeto é simplificar a conexão e a alimentação de diversos dispositivos usados em astrofotografia, como câmeras e aquecedores, em um único suporte que pode ser fixado ao equipamento de forma prática.

### Principais Características:

1. **Compatibilidade**: O suporte é especificamente projetado para o Intel NUC de 10ª geração (modelo 10i3FNKN) e pode ser fixado tanto na base do montante iOptron CEM40 quanto em um trilho Vixen, embora a última montagem não tenha sido testada.

2. **Saídas de Alimentação**:
- **3 Saídas de 12V**: Destinadas a alimentar o montante CEM40, uma câmera e um outro dispositivo.
- **2 Saídas PWM**: Para controle de aquecedores, permitindo ajuste da intensidade do aquecimento.
- **Saída de 19V**: Para fornecer a tensão necessária ao Intel NUC.
- **2 Conectores USB**: Para permitir a conexão de dispositivos adicionais.

3. **Alimentação**: O modelo é alimentado por uma bateria de carro, proporcionando uma solução autônoma e prática para uso ao ar livre. O NUC é acessado remotamente a partir de um laptop via WiFi, facilitando o controle sem a necessidade de cabos longos e desconfortáveis.

4. **Desenvolvimento e Instruções**: O autor compartilha informações detalhadas sobre os materiais necessários e as especificações dos conectores e componentes, permitindo que outros usuários possam replicar ou modificar o projeto conforme suas necessidades.

5. **Atenção nas Configurações**: É crucial ajustar corretamente a voltagem de saída para o NUC, com um limite de 20V, para evitar danos ao dispositivo.
