suporte para indicador de relogio para fresadora
Ferramentas
Se você ainda não tem uma máquina para imprimir este arquivo pode comprar uma impressora 3d aqui!
Você pode imprimir este modelo 3d com estes filamentos ou com estas resinas 3D.
Sobre o objeto 3D suporte para indicador de relogio para fresadora
Este é um arquivo desenvolvido e projetado com ferramenta CAD.
Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

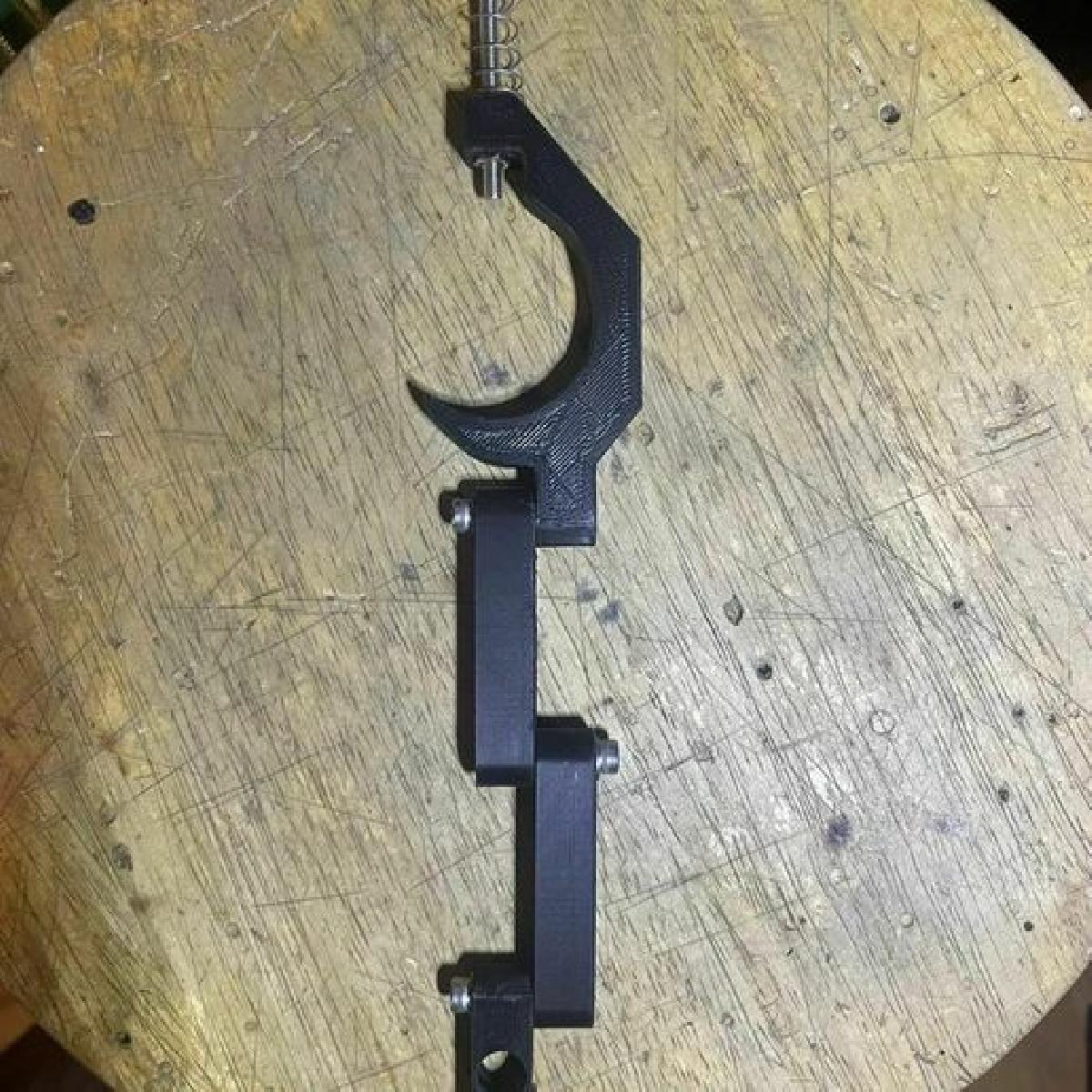

suporte para indicador de relogio para fresadora foi projetado para Impressora 3D. ATUALIZACAO!!!: adicionei a versao 3 do braco curto que segura o indicador de diametro. a versao 2 ainda esta la, mas havia 2 pontos que estavam realmente finos ao redor do indicador de diametro, entao a versao 3 resolve esse problema adicionando um material ao redor daquela area e tambem deve facilitar a colocacao de uma porca no lugar que fixa o indicador em comparacao com a versao 2. a parte que se conecta a fresadora se ajusta a um eixo redondo de 40mm, minha maquina e uma R8 e se encaixa com muito pouca ajuste do parafuso de bloqueio. se isso for pequeno demais para a sua maquina, me avise e eu vou fazer uma para o tamanho que voce precisar, e so me dizer qual tamanho voce precisa e eu tentarei fazer uma que se encaixe. eu tenho uma que se encaixa em um CAT40 e qualquer coisa que seja 60mm de diametro, nao tenho certeza do que serviria, mas me avise se voce precisar de algo diferente do que ja esta carregado. 40mm eu acabei de conseguir uma wen 33013 ha algumas semanas e estou adorando ate agora. passei a maior parte do meu tempo apenas me acostumando com a maquina e descobrindo como configurar minhas pecas para cortes, mas achei que era hora de fazer algo que me permitisse comecar a verificar meu trabalho com mais do que apenas meu olho ou um calibrador. o indicador de diametro que eu tenho e realmente barato, entao provavelmente nao e a melhor coisa para comecar, mas eu comprei a fresadora ha cerca de 2 semanas e um torno 7x14 ha cerca de 2 meses, entao a maior parte do meu dinheiro sobrando tem ido para comprar ferramentas e outras coisas para o torno e a fresadora, entao optei por algumas coisas mais baratas para comecar. entao, quando chegou a hora de conseguir um suporte ou algum tipo de braco para conectar o indicador de diametro a minha maquina, nao queria gastar dinheiro se pudesse evitar, entao encontrei um que gostei na Amazon que custava muito mais do que eu estaria disposto a gastar e tinha algumas fotos e diagramas, e eu peguei isso e passei cerca de uma hora no Tinkercad e com a versao 2 eu acho que consegui, ou pelo menos para a minha configuracao. espero que outra pessoa consiga usa-lo. uma coisa que eu usei foram inserts roscados, mas tive que furar os buracos para que o insert se encaixasse sem bloquear os buracos, mas como esta, um parafuso M4 pode ou nao agarrar no plastico, isso vai dependerde quao bem calibrado esta sua impressora. quanto melhor, menos provavel que agarra, mas voce sempre pode usar porcas do outro lado, mesmo que eu nao tenha feito um lugar para elas se acomodarem no modelo, pois planejei usar os inserts roscados, mas ainda funcionara porque e assim que eu testei tudo junto no inicio, antes de adicionar os inserts roscados. parafusos M4x20 se voce usar inserts, M4x25 ou maiores se voce planejar usar porcas em vez disso. se eu tiver tempo suficiente, talvez eu volte e faca uma versao que tenha um lugar para as porcas, mas ate la isso deve funcionar para quem quiser tentar. a parte da minha fresadora para a qual eu fiz isso se encaixa em 40mm redondo, mas pela forma como foi feito, deve ser capaz de se encaixar um pouco maior ou menor, mas nao tenho certeza de quao longe voce pode ir com isso. me avise como voce gosta e o que pode precisar de mudancas. sou novo em toda essa coisa de usinagem, entao nao tenho ideia do que estou fazendo e estou apenas tentando descobrir a medida que vou, entao isso pode nao ser a melhor coisa para o que eu terminar usando ou precisando, ja que isso foi apenas algo que eu poderia usar para prendero indicador de diametro a minha fresadora porque eu nao tenho mais nada, talvez eu volte tambem e adicione outra extremidade que conecte o indicador de diametro a partir do suporte traseiro em vez de ter que ser montado atraves de um buraco. se voce precisar que se encaixe em algo como um CAT40, eu realmente tenho os arquivos que permitirao isso acontecer, e bem maior do que o que se encaixa na minha, entao nao o inclui nos arquivos, mas se alguem puder usar isso, e so me enviar uma mensagem e eu adicionarei isso aos arquivos tambem. se eu adicionar ou fizer alteracoes, eu terei uma secao de atualizacao no resumo na parte superior a medida que eu atualizo ou altero as coisas.
