Suporte para final de curso optico CNC, principalmente impresso.

parts

Se você ainda não tem uma máquina para imprimir este arquivo pode comprar uma impressora 3d aqui!

Você pode imprimir este modelo 3d com estes filamentos ou com estas resinas 3D.

Sobre o objeto 3D Suporte para final de curso optico CNC, principalmente impresso.

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

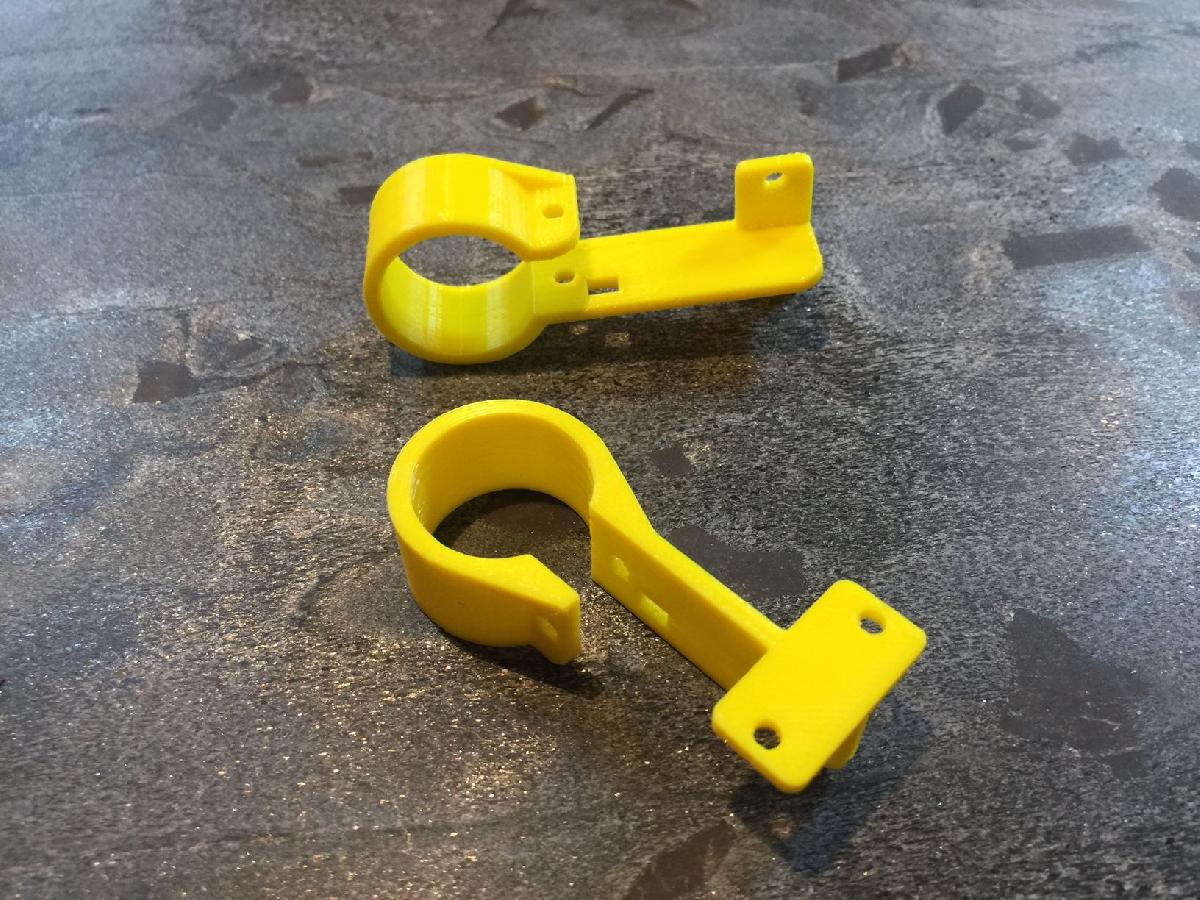

Suporte para final de curso optico CNC, principalmente impresso. foi projetado para Impressora 3D. ATUALIZACAO 3 de dezembro de 2016: Meu final de curso quebrou onde o parafuso se apertou no conduite, entao fiz uma versao atualizada que e mais grossa e mais forte. Tambem corrigi um problema com a versao IE onde o furo do parafuso estava na posicao errada. NOTA PARA MPCNC 525: Isso foi projetado para suportar o MPCNC original. Espero que os suportes dos finais de curso funcionem bem no 525, mas as barreiras de luz provavelmente nao se montam no novo design. Planejo atualizar meu MPCNC e atualizar este design assim que tiver a CNC funcionando. Remixei o suporte de final de curso do Allted para a CNC Principalmente Impressa para funcionar com um final de curso optico. Este design possui dois tamanhos de final de curso, um para X e um para Y ("Curto" e "Longo"). Coloco esses nos trilhos externos em vez do X e Y moveis para manter os fios imoveis. Ha tambem uma pequena abertura para permitir um envoltorio de fio para ajudar a manter os fios limpos. Esses sao fixados com o mesmo parafuso e porca #6-32 de 3/4" que sao comumente usados no MPCNC. Note que esses sao projetados para serem finais de curso minimos para X e Y e nao funcionarao como finais de curso maximos sem mais refinamentos. Tambem estao incluidas duas barreiras de luz para interceptar os sensores opticos. Um deles (a versao "Parafuso") e projetado para usar os parafusos existentes na unidade "Roller_F" (embora voce possa precisar de parafusos mais longos, mas tentei manter o material fino para que possa apenas apertar), e o outro (a versao "Parafuso In") e para parafusar diretamente na "Roller_Lock" (que nao tem nenhum hardware para usar). Para isso, uso alguns parafusos curtos (1/4 a 3/8) #4 com cabeca de chapa e pre-perfuro os buracos. Voce provavelmente precisara imprimir quatro arquivos - um final de curso curto e um longo (tanto US quanto IE estao incluidos), e um de cada uma das barreiras de luz. Veja minhas fotos para ter uma ideia de como estou usando esses. Projetei isso para ser impresso sem nenhum suporte. Ha muito pouco enchimento usado, mas 20% funciona muito bem.

Baixar

O arquivo "Suporte para final de curso óptico CNC" é um projeto interessante voltado para usuários da CNC chamada "Mostly Printed CNC" (MPCNC). O autor realizou uma atualização no design em dezembro de 2016, com o objetivo de tornar os suportes mais robustos, especialmente após a experiência de quebra na peça anterior. O design revisado apresenta um corpo mais espesso e forte, garantindo maior durabilidade e resistência.

### Características do Projeto:

1. **Versatilidade**: O suporte foi projetado para admitir dois tamanhos de finais de curso — um curto e um longo, que são designados para os eixos X e Y, respectivamente.

2. **Organização dos Fios**: Uma preocupação do autor foi manter os fios organizados e estáveis. Para isso, os suportes são fixados nos trilhos externos da MPCNC, evitando que se movam junto com os eixos, o que poderia causar emaranhados.

3. **Abertura para Envelopamento de Fios**: O suporte inclui uma pequena abertura que permite um melhor gerenciamento dos cabos, ajudando a manter a área de trabalho limpa e organizada.

4. **Fixação Simplificada**: Os suportes são fixados com parafusos e porcas #6-32 de 3/4", que são comuns na MPCNC, facilitando a montagem e substituição.

5. **Barreiras de Luz**: O arquivo também inclui duas barreiras de luz projetadas para funcionarem com sensores ópticos. Uma versão ("Bolt On") utiliza os parafusos já existentes na peça chamada "Roller_F", enquanto a outra ("Screw In") é fixada diretamente no "Roller_Lock", o que exigirá alguns parafusos curtos com cabeças achatadas.

6. **Impressão Sem Suportes**: O design foi otimizado para ser impresso sem a necessidade de suportes, o que pode ser uma vantagem significativa em termos de tempo de impressão e facilidade de remoção, além de exigir apenas 20% de preenchimento, o que contribui para uma impressão mais leve e rápida.

### Considerações:

- **Compatibilidade**: O autor menciona a compatibilidade com a versão original da MPCNC e expressa cautela quanto à fitagem nos modelos mais novos (MPCNC 525), especialmente em relação às barreiras de luz. Isso indica que é fundamental verificar a compatibilidade antes de imprimir.

- **Impressão em 3D**: Para quem pretende realizar a impressão, é essencial ajustar as configurações da impressora para garantir a melhor aderência e qualidade na impressão, considerando a espessura e a estrutura do design.

Em resumo, o "Suporte para final de curso óptico CNC" é um exemplo prático do uso da impressão 3D para criar soluções personalizadas que atendem a necessidades específicas em ferramentaria e automação, buscando sempre melhorar a funcionalidade e a usabilidade do equipamento.
