Sobre o objeto 3D Suporte para cha com placa de circuito impresso de aguia

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

Suporte para cha com placa de circuito impresso de aguia foi projetado para Impressora 3D. Esta e uma versao do Tea Gallows (veja https://www.thingiverse.com/thing:2630698) funcionando com um Attiny84 em uma placa de circuito impresso de um lado feita com Eagle. Existem tres pecas impressas que sao diferentes:bottom_PCB.stl, top_PCB.stl, panel_PCB.stl, knob.stlO arquivo Eagle necessario para fazer uma PCB e "tea_gallows_attiny84.brd"O arquivo bascom para programar o Attiny84 e "tea_gallows_attiny84.bin"Voce precisara das seguintes pecas eletronicas para a PCB:(Adaptador de programacao para o Attiny84)ATTINY 84A-PU: Atmel AVR 8-bit 8 KB, DIP-14R1 – R9: resistor de protecao, 150 Ohm, SMD Tamanho 0805Led1 – 8: LEDs normais de 3mm sem resistor internoCapacitor ceramico: 100nF, SMD Tamanho 0805Interruptor tatil: comprimento do atuador: ~6mm, como (https://uk.rs-online.com/web/p/tactile-switches/4791435/)Rele Photomos: Panasonic, AQY212S (https://www.buerklin.com/de/photomos-relais/p/29g8781)Buzzer: KPX-G1203B-6400 (https://www.voelkner.de/products/209749/Magnetischer-Summer-Kpx-G1203b-6400.html)Header de pinos Molex (conector da bateria) — SMD — Pico Blade — 1 x 2-pinos — conector: 1 peca, MOLEX 532610271 (https://www.reichelt.com/us/en/Molex-multiple-connector/MOLEX-532610271/3/index.html?ACTION=3&LA=3&ARTICLE=186225&GROUPID=7981)Header de pinos Molex (conector do servo) — SMD — PicoBlade — 1 x 3-pinos — conector: 1 peca, MOLEX 533980371 (https://www.reichelt.com/us/en/Molex-multiple-connector/MOLEX-532610371/3/index.html?ACTION=3&LA=517&ARTICLE=186227&GROUPID=7981&trstct=lsbght_sldr::186225)Contato crimpado Molex (para o conector da bateria) — PicoBlade — soquete: 2 pecas, MOLEX 500798100 (https://www.reichelt.com/us/en/Molex-multiple-connector/MOLEX-500798100/3/index.html?ACTION=3&LA=446&ARTICLE=186235&GROUPID=7981&artnr=MOLEX+500798100&SEARCH=MOLEX%2B500798100%2B%253A%253A%2BMolex%2Bcrimp%2Bcontact%2B%25C2%2597%2BPicoBlade%2B%25C2%2597%2Bsocket)Carcaca crimp Molex (para o conector da bateria) — PicoBlade — 1x 2-pinos — soquete: 1 peca, MOLEX 510210200 (https://www.reichelt.com/us/en/Molex-multiple-connector/MOLEX-510210200/3/index.html?ACTION=3&LA=446&ARTICLE=186197&GROUPID=7981&artnr=MOLEX+510210200&SEARCH=MOLEX%2B510210200%2B%253A%253A%2BMolex%2Bcrimp%2Bhousing%2B%25C2%2597%2BPicoBlade%2B%25C2%2597%2B1x%2B2-pin%2B%25C2%2597%2Bsocket)Contatos da bateria: Tamanho da placa: 20 x 12mm (https://www.amazon.de/gp/product/B00PZT080S/ref=oh_aui_detailpage_o00_s00?ie=UTF8&psc=1)

Baixar

O arquivo "Suporte para chá com placa de circuito impresso de águia" representa uma versão customizada do projeto conhecido como Tea Gallows, que pode ser encontrado no Thingiverse (link fornecido). Este modelo é projetado para funcionar com um microcontrolador Attiny84, utilizando uma placa de circuito impresso unidimensional criada com o software Eagle. Vamos explorar os principais componentes e elementos desse projeto:

### Componentes do Modelo

1. **Partes Impressas:**

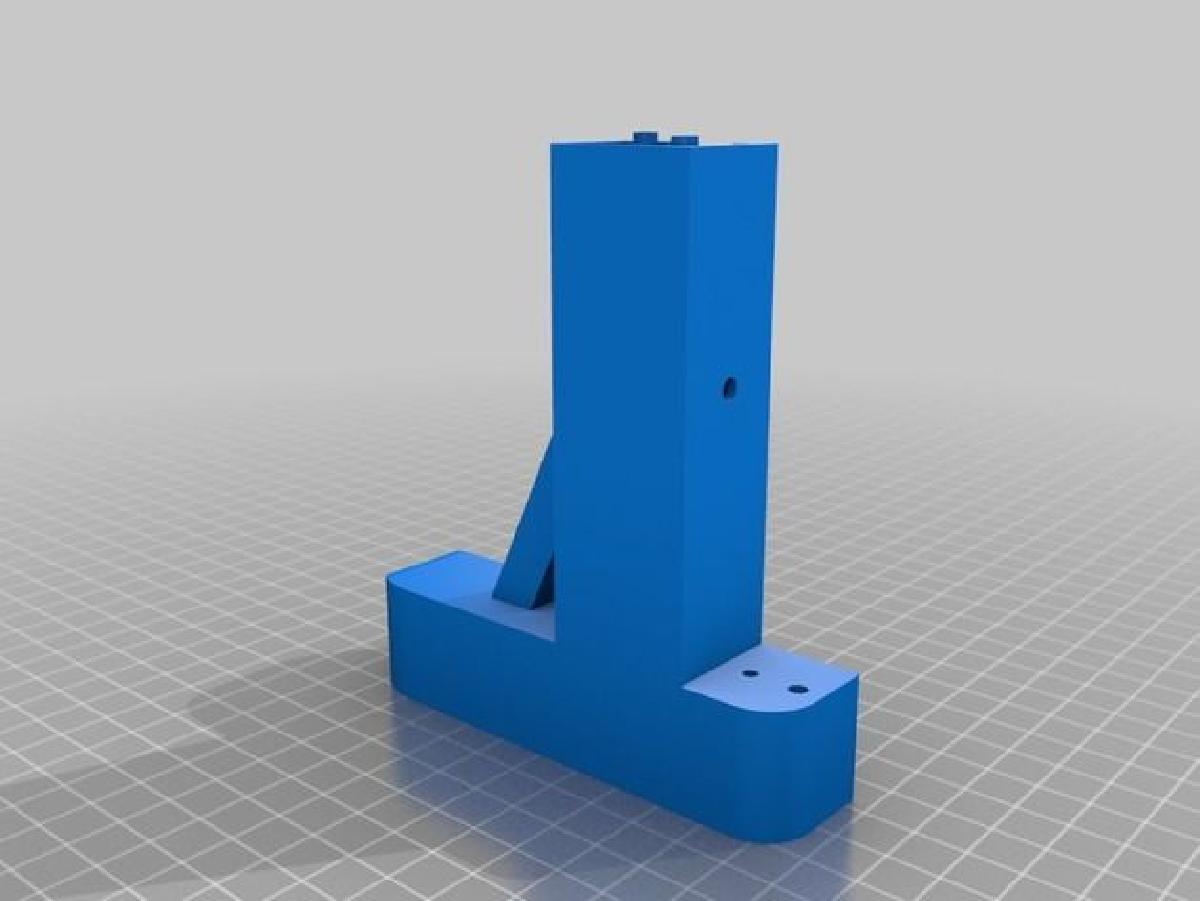

- **bottom_PCB.stl**: Esta é a parte inferior do suporte que foi projetada para acomodar a placa de circuito impresso.
- **top_PCB.stl**: A parte superior do suporte, que se encaixa na parte inferior, formando uma estrutura sólida.
- **panel_PCB.stl**: Um painel que pode ser usado para exibir informações ou apenas como um elemento estético no projeto.
- **knob.stl**: Um botão que pode ser usado para interação no dispositivo.

2. **Arquivos Adicionais:**
- **tea_gallows_attiny84.brd**: O arquivo Eagle necessário para desenvolver a placa de circuito.
- **tea_gallows_attiny84.bin**: O arquivo em formato binário para programar o microcontrolador Attiny84.

### Componentes Eletrônicos Necessários

Para montar a placa de circuito, o usuário precisará de uma variedade de componentes eletrônicos, incluindo:

- **Attiny 84A-PU**: Microcontrolador AVR de 8 bits com 8 KB de memória, em formato DIP-14.
- **Resistores**: R1 a R9, 150 Ohm, em formato SMD 0805.
- **LEDs**: Oito LEDs normais de 3mm (sem resistência interna).
- **Capacitor Cerâmico**: 100nF, SMD Tamanho 0805.
- **Interruptor Tátil**: Um botão com comprimento do atuador de aproximadamente 6mm.
- **Rele Photomos**: Panasonic AQY212S utilizado para controle de carga.
- **Buzzer**: KPX-G1203B-6400 para emissões sonoras.
- **Conectores Molex**: Vários conectores SMD, incluindo conectores de bateria e de servo.

### Montagem e Utilização

O projeto é voltado para entusiastas de eletrônica que desejam criar um suporte para chá com funcionalidades adicionais, potencialmente envolvendo controle de temperatura ou iluminação (usando LEDs). A programação do microcontrolador e a montagem da PCB demandam conhecimentos em eletrônica e programação, sendo ideal para makers e hobbyistas.

### Considerações de Impressão

Ao imprimir as peças em uma impressora 3D, é importante garantir que a impressora esté configurada corretamente para o material escolhido, geralmente PLA ou ABS, para garantir a durabilidade e funcionalidade do projeto. Além disso, a precisão na impressão das partes que se encaixam é crucial para o bom funcionamento do suporte.

Este projeto não apenas fornece um suporte funcional para chá, mas também combina habilidades de modelagem 3D, eletrônica e programação, promovendo uma experiência abrangente e educativa.
