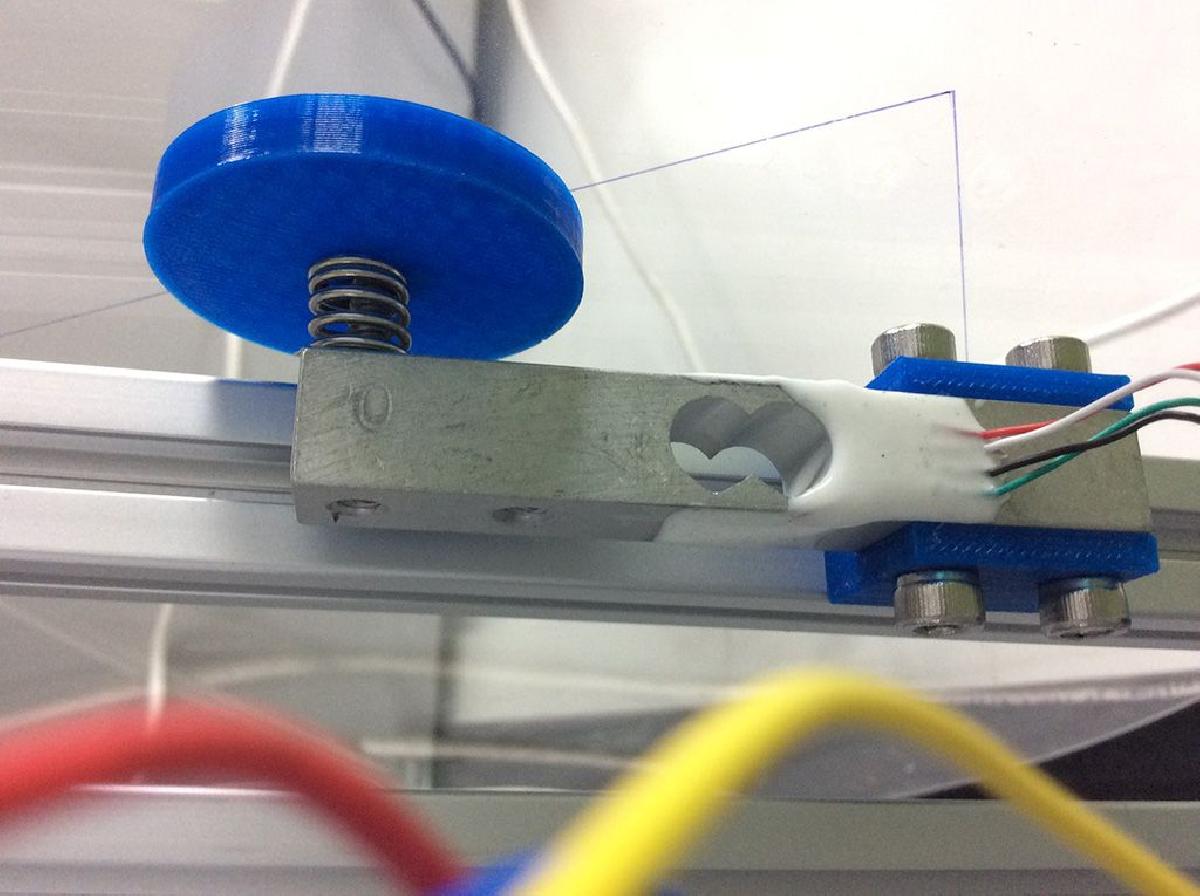

Suporte para Celula de Carga e Suporte para Cama para celula de carga Z probe sob a cama

Peças para impressoras 3D

Se você ainda não tem uma máquina para imprimir este arquivo pode comprar uma impressora 3d aqui!

Você pode imprimir este modelo 3d com estes filamentos ou com estas resinas 3D.

Sobre o objeto 3D Suporte para Celula de Carga e Suporte para Cama para celula de carga Z probe sob a cama

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

Suporte para Celula de Carga e Suporte para Cama para celula de carga Z probe sob a cama foi projetado para Impressora 3D. Celula de Carga Sob o Leito Baseada em Z-ProbeZ-probe com celula de carga sob o leito. E uma mistura da JohnSL e palmer23.O que e necessario:Placa STM32F103C8T6. Estou usando uma “pilula preta”. Qualquer placa compativel com Arduino pode ser utilizada, mas essas placas *pilulas sao realmente baratas. O STM32 e 3.3V e combina com a placa Duet que estou usando.Adaptador STLink v2 ou USB para TTL (3.3v) para programar a placa.Arduino IDE + STM32duinoBiblioteca HX711-multiEdite HX711-multi.h removendo "HX711MULTI::" da linha 49. (Nao compilara se voce nao remover)3 celulas de carga. Estou usando uma celula de carga de 5 kg.3 placas de conexao HX711, defina a taxa de amostragem para 80 amostras por segundo.Pecas impressas para montar as celulas de carga e suportar o leitoConectores, fios, parafusos, molas, etc.Codigo-fonte do firmware no GitHubComo funcionou?A saida da celula de carga e linear. Usando 3 celulas de carga para suportar a placa de construcao, a saida das 3 celulas de carga pode ser somada e utilizada para detectar a forca (peso) aplicada a qualquer ponto da placa de construcao. (Detecta a pressao do bico em qualquer ponto da placa de construcao.)O firmware coleta as saidas das celulas de carga (peso + ruido) e usa a faixa de ruido como um limite de disparo.Como utiliza-lo?Grave o firmware na placa STM32. Desconecte todos os fios.Conecte as celulas de carga as placas HX711.Conecte o pino GND e VCC das placas HX711 ao GND e +3V da placa STM32.Conecte todos os pinos SCK (Clock) das placas HX711 ao pino PA7 da placa STM32.Conecte cada pino DT (Data) das placas HX711 aos pinos PA0, PA1 e PA2.Aplique energia a placa STM32.O LED azul na STM32 deve acenderpor 10 segundos, indicando a fase de aprendizado de ruido. (Ele le 80 x 10 amostras de cada HX711).Quando o LED azul estiver desligado, indica o estado nao disparado.O LED azul acendera novamente quando for aplicada forca suficiente a celula de carga. (Um empurrao com um dedo na ponta da celula de carga deve ativa-la).Se tudo correr bem, desconecte a fonte de energia e depois conecte o pino PB0 a entrada Z probe da sua placa de impressora 3D. (E ativo alto). Depois disso, Aplique energia a placa STM32 e teste seu novo Z-probe!Resolucao de ProblemasO USB da placa STM32 e uma porta serial virtual, use um cabo USB para conecta-lo ao seu computador.Use seu programa de terminal para conectar a porta serial virtual e ver as informacoes de depuracao.A velocidade de conexao nao importa, voce pode usar 9600, 115200, etc.Se voce enviar qualquer caractere pelo terminal, isso acionara a fase de aprendizado de ruido.Para habilitar o modo de saida detalhada, conecte o pino PA9 da placa STM32 ao GND.Pino de habilitacao de leitura de ruido (PA10)Conectar o pino PA10 da placa STM32 ao GND (ou enviar logica baixa da sua placa de impressora 3D) ativara a fase de aprendizado de ruido, semelhante a quando o firmware inicia ou quando um caractere e enviado pelo terminal. Exceto que ele lera pelo menos 80x10 amostras, mais se voce continuar segurando o pino em baixa. E util se voce quiser que sua placa de impressora 3D controle quando ler o nivel de ruido. Por exemplo, puxe o pino para baixo e depois mova a cabeca de impressao (mas certifique-se de que nao toque na placa de construcao) para deixar o firmware aprendersobre o ruido/vibracao gerados pelos motores.LinksUm topico no forum RepRap
