Suporte para Camera Creality Nebula para Ender 3 V3 KE(/SE) (Personalizavel & Sem Suporte)
Acessórios para impressoras 3D
Se você ainda não tem uma máquina para imprimir este arquivo pode comprar uma impressora 3d aqui!
Você pode imprimir este modelo 3d com estes filamentos ou com estas resinas 3D.
Sobre o objeto 3D Suporte para Camera Creality Nebula para Ender 3 V3 KE(/SE) (Personalizavel & Sem Suporte)
Este é um arquivo desenvolvido e projetado com ferramenta CAD.
Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

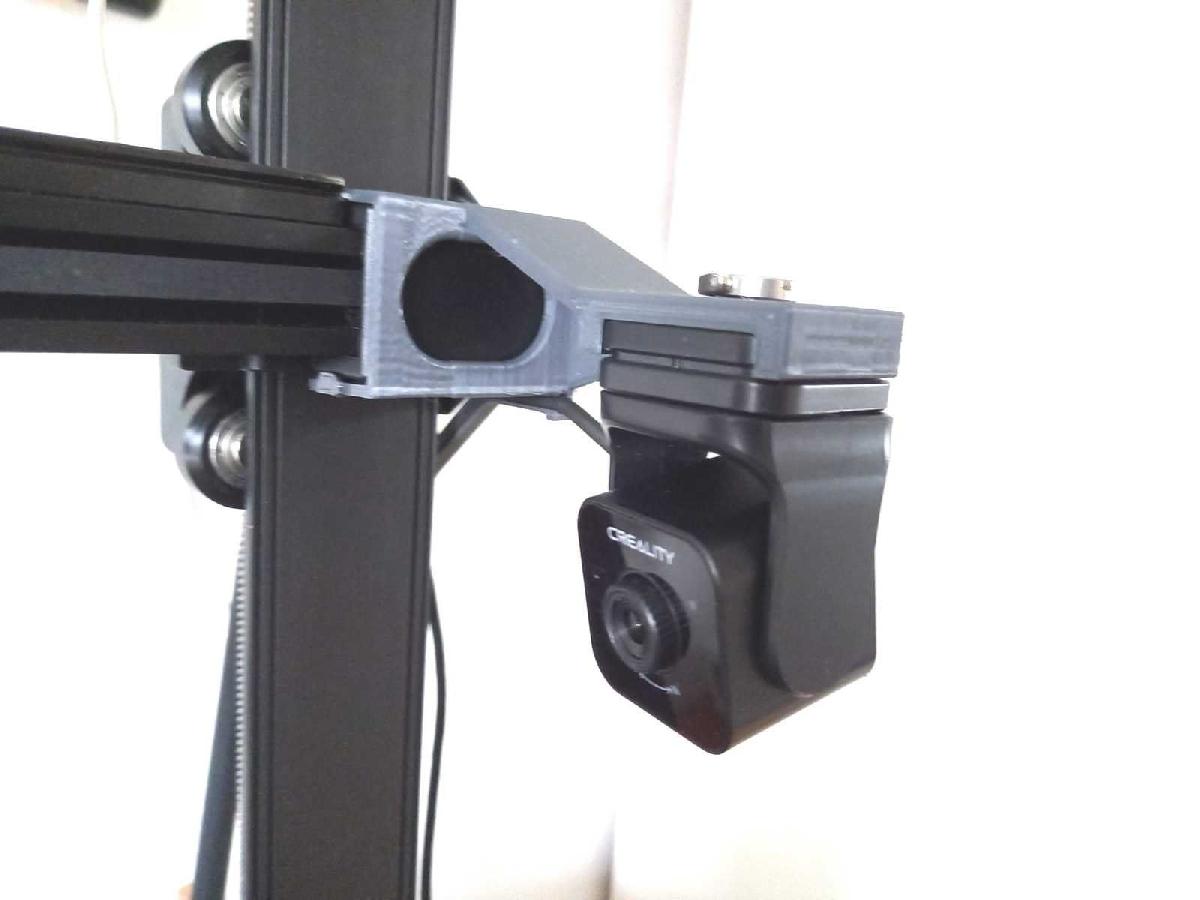

Suporte para Camera Creality Nebula para Ender 3 V3 KE(/SE) (Personalizavel & Sem Suporte) foi projetado para Impressora 3D. A historia do design desta peca pode ser encontrada no capitulo 'Como eu projetei isso'.DescricaoEste suporte destina-se a camera Nebula e e fixado na extremidade da ponte Z da Ender-3 V3 KE. Claro, ele tambem pode ser usado no SE que foi atualizado com o Creality Nebula Smart Kit. Tal como acontece com todos os meus acessorios Ender-3 V3, a instalacao e feita sem ferramentas adicionais e sem modificacao da impressora.Ao usar o modelo padrao, a lente da camera esta localizada 25 mm acima da ponta do bico e 30 mm antes do eixo X. Isso torna a ponta do bico visivel e fornece uma visao razoavel de toda a mesa de impressao. O suporte tambem esta equipado com uma guia de cabos/alivio de tensao. Isso guia o cabo da camera para tras porque transfere a forca de tracao do cabo abaixo do ponto de fixacao e porque o cabo deve ser mantido afastado da tela e do Porta-ferramentas que e clamped na parte inferior da perna direita do portico.Especial e que voce pode alterar o modelo conforme desejado em termos das dimensoes acima - veja a imagem com o modelo personalizado. Isso tambem se aplica ao fato de o orificio do parafuso do tripe ser impresso ou nao. Para isso, gostaria de me referir ao capitulo 'Como eu projetei isso'.Nota: Parece haver impressoras KE com muito pouco espaco - menor que 1,3 mm - para o terminal proximo ao trilho linear. Gostaria de indicar aos proprietarios deles para remixar https://www.thingiverse.com/thing:6774401.Instrucoes de montagem (veja tambem as fotos numeradas):1) A camera e usada de cabeca para baixo. Portanto, primeiro deve ser girado 180 graus enquanto gira a lente para a parte inferior do quadro em U em torno dos pontos de articulacao (foto 1). 2) A camera agora pode ser deslizada para dentro do suporte. O ajuste depende do conjunto de compensacao de encolhimento. E por isso que, por seguranca, e fornecido um orificio para um parafuso de tripe (foto '1-3'). 3) Guie o cabo da camera com uma dobra larga ate a guia do cabo e pressione-o contra ele (foto '1-3'). 4) Pressione o suporte na peca final de plastico da ponte Z. Primeiro coloque o suporte a direita ao redor do parafuso de ajuste (foto 4a) e, em seguida, gire no sentido horario para que as 2 alcas se encaixem atras da parte plastica da ponte Z (a foto 4b mostra a rotacao). O suporte agora nao esta fixado na parede, mas esta razoavelmente ancorado. 5) Conecte o cabo ao monitor. Para tornar o plugue menos vulneravel, comprei um adaptador USB macho para femea de 90 graus.
O modelo 3D denominado "Suporte para Camera Creality Nebula para Ender-3 V3 KE(/SE)" oferece uma solução prática para a instalação de uma câmera Nebula na impressora 3D Ender-3 V3 KE e SE, que foi atualizada com o Creality Nebula Smart Kit. O design foi pensado para ser facilmente montado sem a necessidade de ferramentas adicionais ou modificações na impressora.### Características do modelo:
1. **Posicionamento Ideal**: A lente da câmera pode ser posicionada 25 mm acima da ponta do bico e 30 mm antes do eixo X. Essa localização proporciona uma boa visibilidade da mesa de impressão, garantindo que o operador tenha uma visão clara durante o processo de impressão.
2. **Guia de Cabo**: O suporte possui uma guia para o cabo da câmera, que ajuda a mantê-lo organizado e afastado de componentes críticos, como a tela e o porta-ferramentas. Essa funcionalidade garante que o cabo não fique exposto a tensões que possam danificá-lo.
3. **Personalizável**: Um aspecto especial do design é a possibilidade de personalizar as dimensões do suporte. Os usuários podem modificar as medidas conforme necessário, adaptando-o à sua configuração específica. Essa flexibilidade é discutida na seção “Como eu projetei isso” do documento do autor.
4. **Facilidade de Montagem**: As instruções de montagem são diretas e podem ser seguidas facilmente. O suporte é projetado para que a câmera seja instalada de cabeça para baixo e deslizada no suporte, garantindo um ajuste seguro. Há também a opção de adicionar um parafuso de tripé, caso a precision seja uma preocupação.
5. **Atenção a Espaço Restringido**: O autor observa que alguns modelos da impressora KE podem ter espaço reduzido, menor que 1,3 mm para a instalação do terminal próximo ao trilho linear. Para esses casos, recomenda-se remixar o modelo para melhor adequação.
### Instruções de Montagem:
As etapas são simples e podem ser seguidas com a ajuda de fotografias numeradas:
1. Rotacionar a câmera corretamente antes da instalação.
2. Ajustar a câmera dentro do suporte, considerando o encolhimento do material.
3. Guiar o cabo na direção da guia de cabo para manter a arrumação.
4. Firmar o suporte na estrutura da impressora, tomando cuidado durante a instalação para garantir a segurança.
5. Conectar o cabo à fonte de energia/monitor da impressora, possuindo um adaptador USB para facilitar o acesso.
Em suma, o suporte é uma adição prática e funcional para quem utiliza a câmera Nebula em suas impressões, com um design que facilita a instalação e o uso. A possibilidade de personalização e a atenção às necessidades dos usuários tornam esse modelo ainda mais atraente para quem possui uma impressora 3D Ender-3.
