Sobre o objeto 3D Suporte do Sensor BL Touch para Anet A6 3D

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

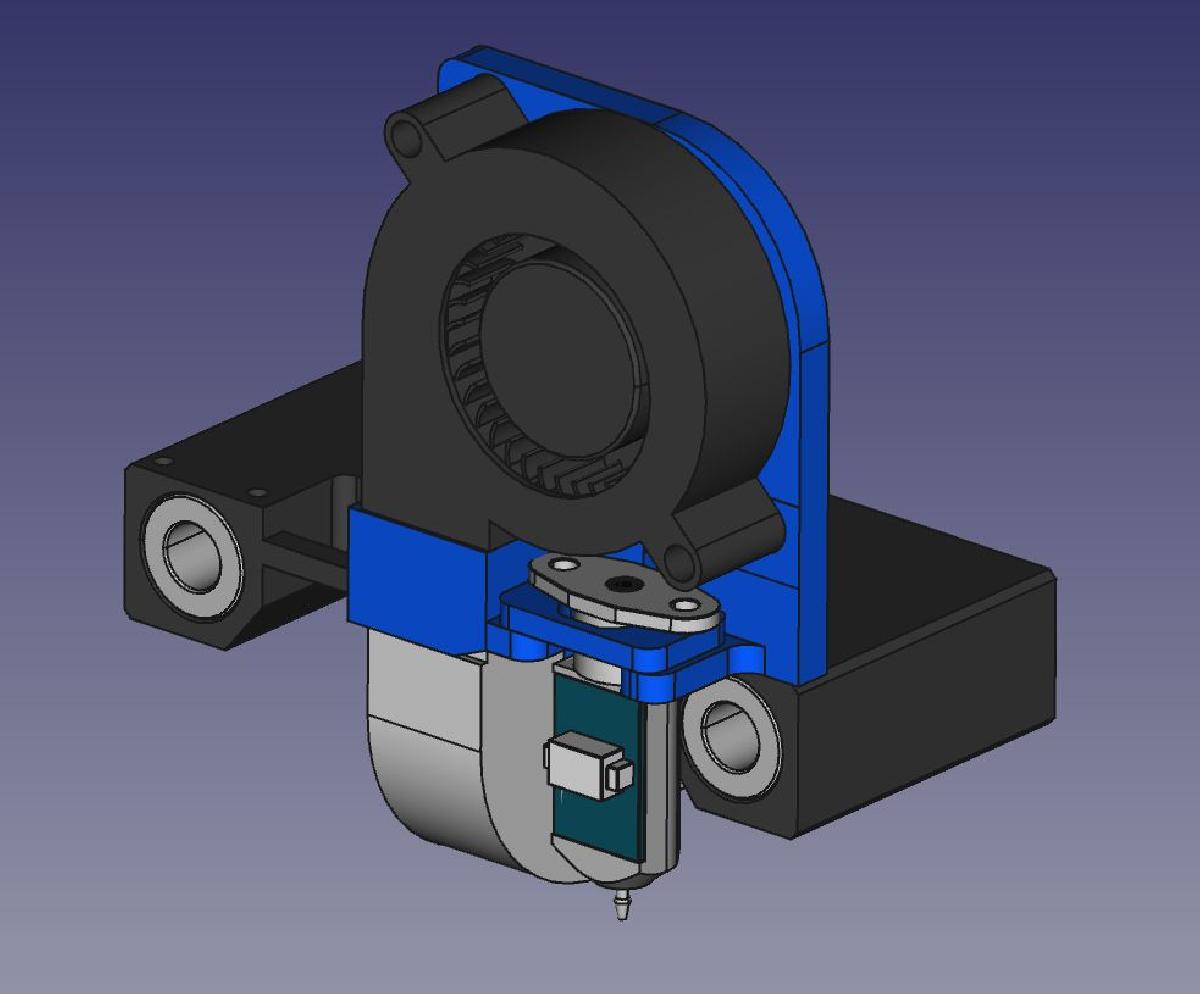

Suporte do Sensor BL Touch para Anet A6 3D foi projetado para Impressora 3D. Como eu estava cansado do nivelamento constante, decidi instalar um sensor touch 3D. Mais uma vez, nao fiquei satisfeito com as solucoes encontradas no Thingiverse. O sensor estava muito distante do meu bico ou encurtava o alcance de movimento no eixo X.Para a minha solucao, movi o ventilador da peca um pouco para cima e criei espaco para o sensor. Para que voce nao tenha que instalar uma extensao para o duto, eu o integrei diretamente ao suporte.Construcao mecanicaO suporte substitui o suporte do ventilador original. Existem duas versoes, a versao padrao e uma versao com guia de cabo embutida. O espaco para o sensor e muito limitado, do lado do ventilador o sensor precisa ate ser lixado um pouco para caber. Tambem ha apenas um espaco de 0,5 mm entre o sensor e a barra de 8 mm.Para ajustar a distancia entre o sensor e o bico em altura, forneci 3 espacadores. Eu usei a versao de 2 mm.Usei os parafusos M2.5 x 15 fornecidos para a fixacao. Um parafuso precisa ser encurtado para uma extensao de 10 mm.Configuracoes da impressora:Material: PLA 3D FilaResolucao: 0,2 mmEspessura da parede: 1,2 mmEspessura superior/inferior: 0,8 - 1,2 mmPreenchimento: 30%, GridSuporte: sim, mas voce pode tentar sem.Os arquivos .stl estao corretamente orientados para impressao.Componentes eletricosO sensor 3D-Touch foi entregue com um conector de 5 pinos e uma extensao de 80 cm. Eu usei o conector para um proposito diferente e o utilizei como conector na placa-mae. Portanto, tive que soldar os cabos da extensao juntos. Tambem substitui o conector DuPont por um conector XH2.54 de 3 pinos.Como a placa-mae nao tem um conector direto para o pino do servo, voce precisa improvisar um pouco. Encontrei varias solucoes possiveis, mas nenhuma delas me agradou muito.Eu tenho uma placa Anet V1.5 que deixa espaco para um soquete de 2.1x5.5 para uma tensao de alimentacao externa. Usei o pad de solda do GND para soldar 2 pinos do conector de 5 pinos.Aqui esta o diagrama de conexao para o display LCD12864 (o display LCD2004 precisa de um pino a mais!) e minha fiacao em fotos:SoftwareComo o nivelamento automatico da cama nao funciona sem as configuracoes de software apropriadas, ainda ha varias configuracoes no Configuration.h no Marlin a serem definidas. Para ter memoria suficiente para habilitar o nivelamento automatico, o Optiboot-loader deve ser instalado. Alternativamente, voce pode procurar pela palavra-chave PROGMEM e tentar desabilitar opcoes la.Minhas configuracoes de configuracao para Marlin 1.1.9://======= Opcoes do Z Probe =======#define Z_MIN_PROBE_USES_Z_MIN_ENDSTOP_PIN #define BLTOUCH#if ENABLED(BLTOUCH) #define BLTOUCH_DELAY 100#endif#define X_PROBE_OFFSET_FROM_EXTRUDER -28#define Y_PROBE_OFFSET_FROM_EXTRUDER -22#define Z_PROBE_OFFSET_FROM_EXTRUDER -1.05#define Z_CLEARANCE_DEPLOY_PROBE 15 // configure pelo menos 15#define Z_CLEARANCE_BETWEEN_PROBES 10 // configure pelo menos 10//====== Nivelamento da Cama =======#define AUTO_BED_LEVELING_BILINEAR// Defina os limites para a sondagem#define LEFT_PROBE_BED_POSITION 30#define RIGHT_PROBE_BED_POSITION 190#define FRONT_PROBE_BED_POSITION 30#define BACK_PROBE_BED_POSITION 190//======= Recursos Adicionais ======#define EEPROM_SETTINGS#define DISABLE_M503//====== Recursos Extras ======/** * Suporte para R/C SERVO */#define NUM_SERVOS 1#define SERVO_DELAY { 300 }

Baixar

O modelo 3D que você mencionou, "Suporte do Sensor BL Touch para Anet A6 3D", é um projeto interessante e prático para quem possui uma impressora 3D Anet A6 e deseja facilitar o nivelamento da cama de impressão. A descrição do autor indica que ele encontrou várias limitações nas soluções disponíveis e optou por criar um design que atende suas necessidades específicas.

### Principais Características do Modelo:

1. **Integração do Ventilador e Sensor:** O autor moveu o ventilador da peça para cima, criando espaço suficiente para o sensor BL Touch sem ter que usar extensões, o que simplifica a instalação.

2. **Ajustabilidade:** O suporte vem com três espaçadores para ajustar a distância entre o sensor e o bico, o que é crucial para um nivelamento adequado. O autor escolheu usar uma versão de 2 mm dos espaçadores, e houve a necessidade de modificar alguns parafusos para que se encaixassem corretamente.

3. **Escolha do Material e Configurações de Impressão:** O modelo foi projetado para ser impresso em PLA com uma resolução de 0,2 mm e um preenchimento de 30%. Essas especificações garantem uma impressão robusta e precisa, fundamental para um componente que desempenha um papel crítico no funcionamento da impressora 3D.

4. **Componentes Elétricos:** Para a instalação do sensor, o autor trocou o conector padrão por um conector 3 pinos XH2.54, mostrando um nível de personalização no projeto que pode ser útil para outros usuários que tenham alterações similares em sua configuração elétrica.

5. **Software e Configuração:** O nível automático da cama requer ajustes no firmware Marlin. O autor forneceu exemplos de código para assegurar que as configurações estejam corretas, o que é uma grande ajuda para outros usuários que possam não estar familiarizados com a configuração do Marlin. Isso inclui definições específicas para o probe e os limites da sondagem.

### Considerações Finais:

O "Suporte do Sensor BL Touch para Anet A6 3D" é uma solução bem pensada para um problema comum encontrado por usuários de impressoras 3D. Ele reflete a criatividade e a habilidade do autor ao solucionar um desafio técnico de forma eficiente. Para aqueles que possuem uma impressora Anet A6, o arquivo STL parece ser um recurso valioso para melhorar a experiência de impressão, reduzindo a necessidade de ajustes manuais frequentes. Além disso, a documentação detalhada e as instruções de configuração fornecidas pelo autor são fundamentais para garantir que outros possam reproduzir e implementar a solução com sucesso.
