Suporte do pivo da trava do drive de disquete Texas Peripherals

Computador

Se você ainda não tem uma máquina para imprimir este arquivo pode comprar uma impressora 3d aqui!

Você pode imprimir este modelo 3d com estes filamentos ou com estas resinas 3D.

Sobre o objeto 3D Suporte do pivo da trava do drive de disquete Texas Peripherals

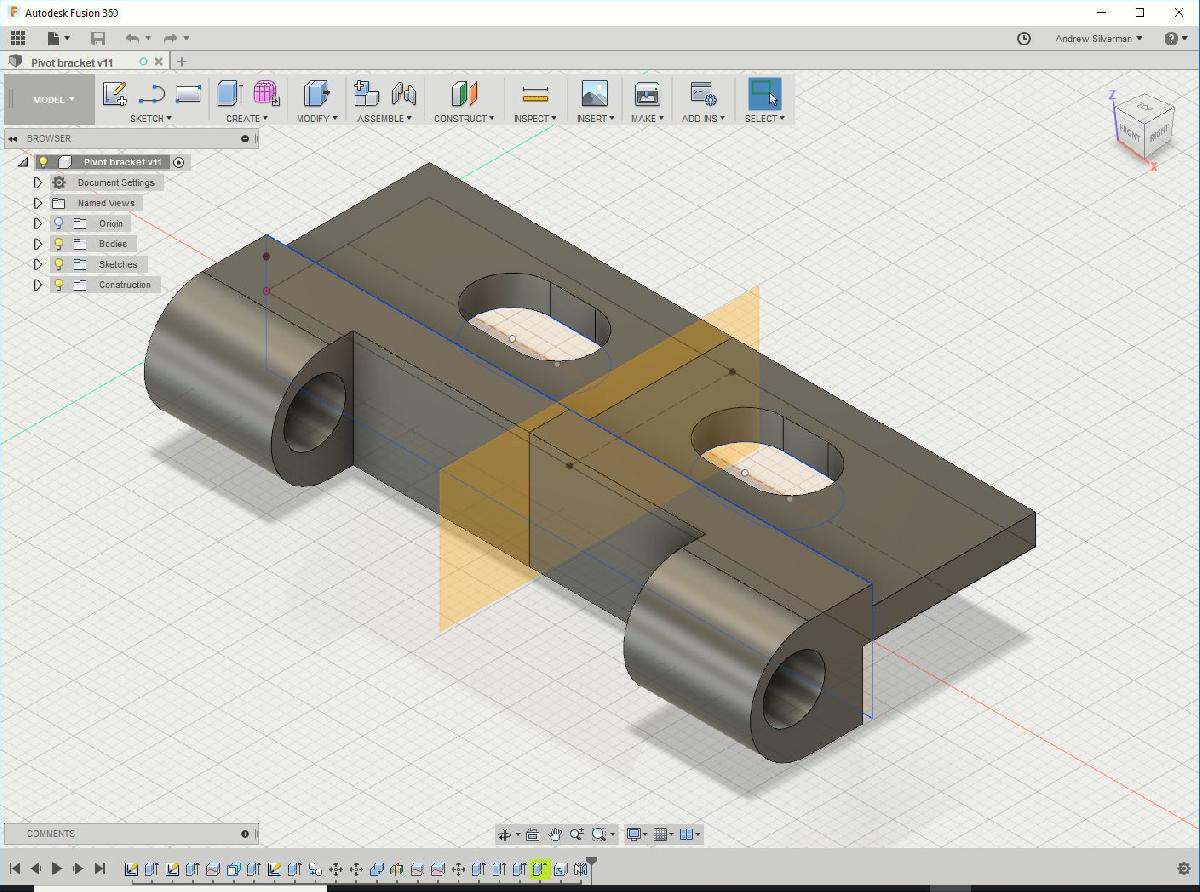

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

Suporte do pivo da trava do drive de disquete Texas Peripherals foi projetado para Impressora 3D. As unidades de disco flexivel envelhecidas, comuns em computadores "retro" mais antigos, como a serie TRS-80, costumam falhar devido a rachaduras/quebras no pivo de plastico na parte traseira da porta do disquete, que conecta a porta/trava ao braco interno que se fixa na superficie do disquete. Esta peca e critica porque e a unica coisa que resiste a tensao da mola bastante forte que empurra o braco para abrir, e toda essa forca repousa em dois pinos de nylon muito pequenos.Este e um peca de reposicao modelada a partir da original nas unidades de disco "Texas Peripherals" em um TRS-80 Modelo III. Suspeito que ela possa ser similar ou identica a pecas usadas em unidades Tandon e Shugart que a precederam, mas nao tenho uma maneira particular de validar essa suposicao.Sugiro imprimir isso com 100% de preenchimento (e muito pequeno, entao nao e um grande problema) para a resistencia da peca. Tambem obtenho resultados muito bons com o filamento PLA 3D Fila "Plus" da eSun, que parece ser notavelmente mais forte que o PLA 3D Fila padrao.Deve ser impresso "em pe", ou seja, de pe em uma das extremidades, pois nenhuma das outras superficies e plana em relacao a superficie de impressao. No entanto, fazer isso deixa um dos dois pivos como uma saliencia. Para lidar com isso e ainda manter a melhor exatidao dimensional, eu forneci tres arquivos:Um modela a peca inteira, mas deve ser usado apenas se voce quiser imprimir com suportes. Os outros dois sao as metades espelhadas da peca, mas divididas ao meio para que voce possa posteriormente solda-las juntas com cimento acrilico, que e extremamente forte. O eixo ao longo do qual a peca e dividida nao esta sob estresse quando a peca esta instalada, pois e fixada por meio dos dois slots ovais, entao a resistencia da solda nao e super critica, mas "Weld-On 16" faz o trabalho muito bem e esta disponivel na TAP Plastics, se voce tiver uma por perto.
