suporte do clone cr10s v6 (altura z do OEM)
Ferramentas
Se você ainda não tem uma máquina para imprimir este arquivo pode comprar uma impressora 3d aqui!
Você pode imprimir este modelo 3d com estes filamentos ou com estas resinas 3D.
Sobre o objeto 3D suporte do clone cr10s v6 (altura z do OEM)
Este é um arquivo desenvolvido e projetado com ferramenta CAD.
Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

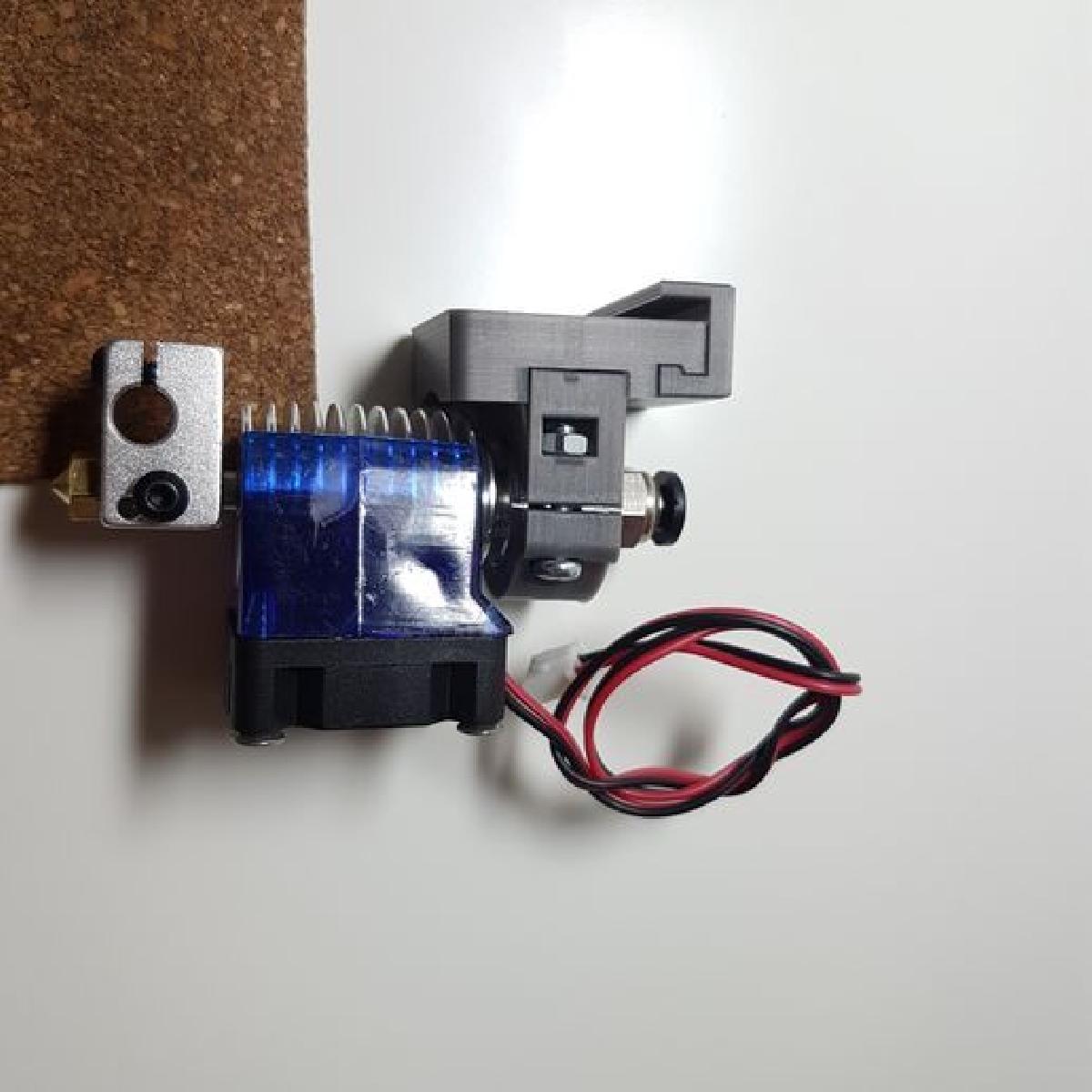

suporte do clone cr10s v6 (altura z do OEM) foi projetado para Impressora 3D. Montagem pequena do clone v6 para Cr10, Cr10s (e outros com a mesma montagem do hotend). A ideia era fazer uma montagem pequena do clone v6 e mante-la o mais proxima possivel da altura do bico z e da localizacao x do OEM. Possui um fecho de base deslizante para fixa-la contra o carro do hotend e os pontos de fixacao do OEM. A parte do anel de base da montagem foi feita separadamente para facilitar a impressao e economizar material. Uma vez impressa, ela e colada a base e depois montada no carro com os parafusos originais. O v6 se encaixa e a outra parte do anel e fixada com parafusos m3. O anel de base possui ranhuras para porcas m3. Por favor, use arruelas (as pecas podem quebrar sem arruelas se forem apertadas demais). O fecho da base desliza do lado direito e mantem a montagem firme contra o carro. As tolerancias para as partes intercaladas sao de 0,1-0,2 mm. No meu caso, isso era demais, mas eu imprimi em pla de alivio. Apos o alivio, o ajuste ficou perfeito. Uma vez que tudo esteja ajustado, a montagem e solida como uma rocha. O interruptor de limite do eixo Y precisa ser movido 10 mm para frente (basta desatarraxar os 2 parafusos, move-lo para frente 10 mm e parafusar novamente) e o bico fica novamente no centro, como estava na configuracao original. Alem disso, esta montagem deve ter espaco suficiente para poder trocar o bloco de aquecimento v6 pelo bloco de aquecimento do vulcao. Eu tambem fiz montagens de ventilador ajustaveis para v6 e vulcao que irei fazer o upload em breve. Ha uma imagem que mostra como foi organizado no fatiador para impressao. Montagens de base com os antigos parafusos m3 do hotend. Montagens do hotend v6 com parafuso m3 de pelo menos 16 mm de comprimento (acho que usei um maior).
