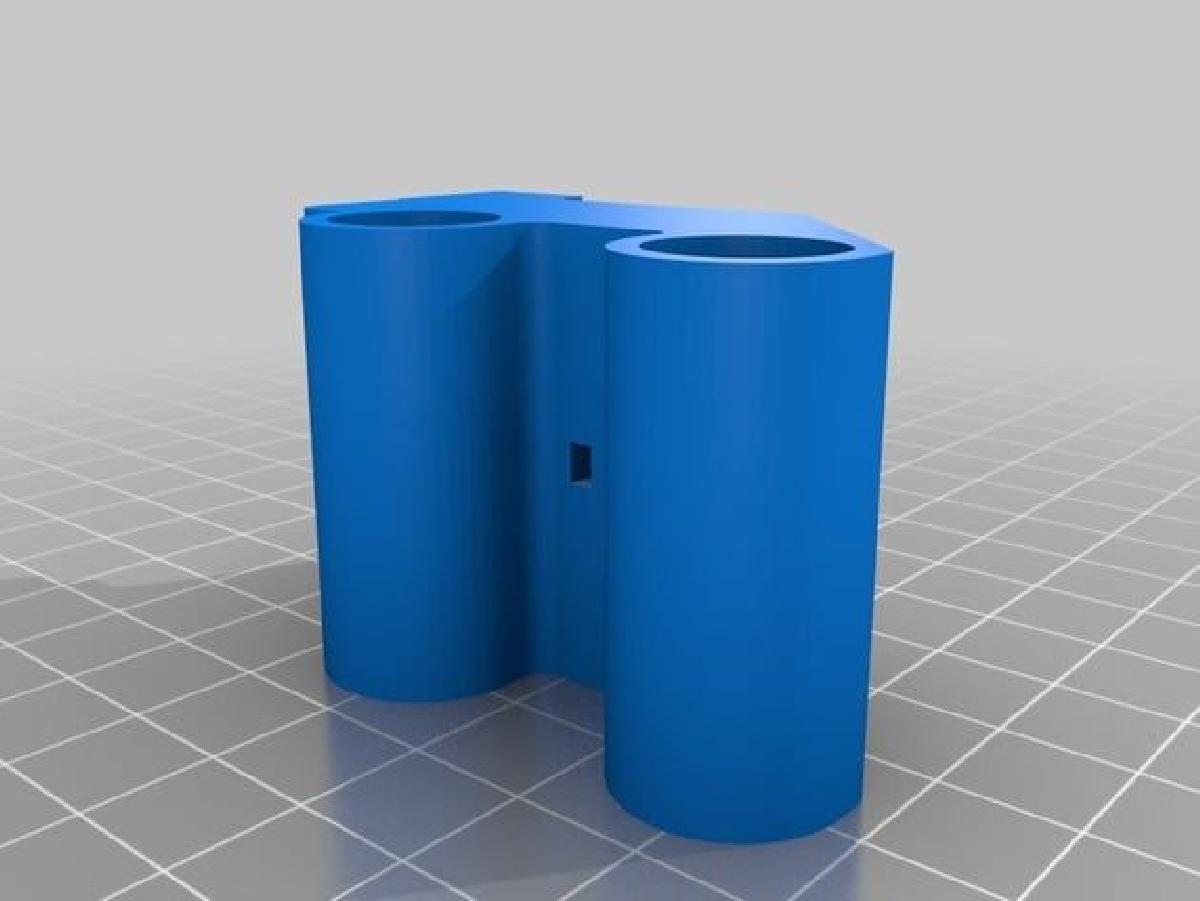

Suporte de zero offset Mono Price Mini Select ED3 V6

Peças para impressoras 3D

Se você ainda não tem uma máquina para imprimir este arquivo pode comprar uma impressora 3d aqui!

Você pode imprimir este modelo 3d com estes filamentos ou com estas resinas 3D.

Sobre o objeto 3D Suporte de zero offset Mono Price Mini Select ED3 V6

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

Suporte de zero offset Mono Price Mini Select ED3 V6 foi projetado para Impressora 3D. NOTA: 10/03/2017 eu recentemente adquiri uma meia de silicone e a instalei e notei que nao ha espaco suficiente para a meia passar pelo ventilador, estou trabalhando em um redesenho da bracadeira frontal e uma solucao melhor para o resfriamento da camada, uma vez concluido, postarei os novos arquivos. Este e um suporte de substituicao completo para o upgrade do hotend ED3 V6 para a impressora monoprice select mini. Este suporte oferece 100% sem deslocamento da posicao original. Este suporte requer que voce reutilize os rolamentos do carro ou compre novos (eles sao facilmente reutilizaveis). O suporte nao requer hardware adicional, alem de um cabo de zip. Para usar este suporte, remova a tampa da extremidade do eixo X, deslize a correia para fora do suporte original, remova o suporte original. Coloque os rolamentos reutilizados ou novos no novo suporte, deslize o suporte. Centralize o suporte no eixo X e prenda a correia ao suporte usando a area de montagem do cabo de zip fornecida. Corte o cabo de zip uma vez apertado (precisa ser um cabo de zip de tamanho pequeno para caber). Os parafusos do suporte antigo sao os novos parafusos de montagem da bracadeira frontal, voce precisara das 2 porcas quadradas do antigo dissipador de calor tambem (as que estao na frente com os parafusos de ajuste funcionam, ou voce pode bater as duas de tras para fora) coloque as porcas quadradas nos buracos quadrados fornecidos no novo carro, coloque o suporte ED3 no carro, parafuse a bracadeira frontal para fixar o suporte, parafuse os ventiladores, o ventilador de camada se encaixa e se solta facilmente. As instrucoes sao tao boas quanto posso obter sem um tutorial completo, mas se voce tiver alguma duvida, sinta-se a vontade para me contatar em um dos grupos do Facebook do MP Mini, meu nome e Buddy. ESTE SUPORTE NAO REQUER SUPORTES PARA IMPRIMIR! ORIENTE AS PECAS COMO MOSTRADO NO LAYOUT DA BASE DE IMPRESSAO, VOCE TAMBEM PODE BAIXAR APENAS ESSE ARQUIVO O ARQUIVO STL DO SUPORTE COMPLETO E APENAS PARA FINS VISUAIS, NAO TENTE IMPRIMI-LO! APROVEITE!!!
