Suporte de Ventilador CNC para gravacao a laser (1610 / 3018 / 2418)

Máquinas-ferramentas

Se você ainda não tem uma máquina para imprimir este arquivo pode comprar uma impressora 3d aqui!

Você pode imprimir este modelo 3d com estes filamentos ou com estas resinas 3D.

Sobre o objeto 3D Suporte de Ventilador CNC para gravacao a laser (1610 / 3018 / 2418)

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

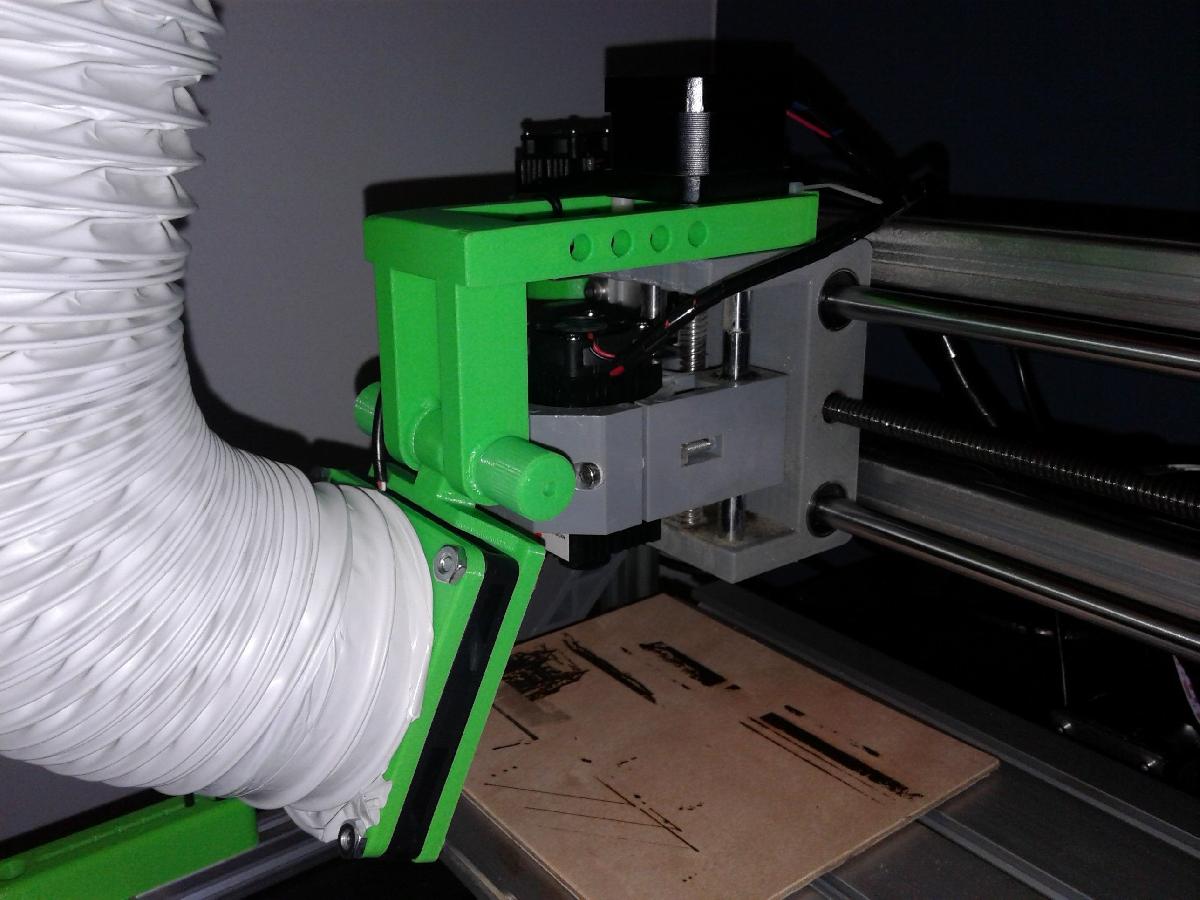

Suporte de Ventilador CNC para gravacao a laser (1610 / 3018 / 2418) foi projetado para Impressora 3D. Usando Tinkercad eu projetei essa coisa para conectar um ventilador de 80mm a minha CNC 3018 para que eu possa evacuar a fumaca da gravacao a laser atraves de um duto flexivel de 3 que comprei na Home Depot ate o ventilador de exaustao no meu man-cave (ou voce poderia facilmente colocar a extremidade de exaustao para fora de uma janela). Isso me permite gravar madeira bem na minha mesa sem problemas de cheiro ou fumaca. Acredito que o carro X/Z seja o mesmo para as maquinas CNC 1610/2418 e possivelmente outras maquinas CNC chinesas baratas, assim como para a minha 3018, entao deve se encaixar nessas outras maquinas. A estrutura se encaixa sobre os espacadores de montagem que seguram o motor de passo do eixo Z, e um ajuste apertado, mas ha um clipe na parte de tras para um bracadeira de cabo, apenas para garantir que nao saia se algo interferir no movimento do duto durante a gravacao. O angulo da estrutura do ventilador e ajustavel com entalhes integrados na junta para trava-lo no lugar. O parafuso de plastico pode nao sobreviver ao teste do tempo, mas eu nao tinha um parafuso M5 longo o suficiente por perto (minimo de 60mm). Isso pode precisar ser substituido por um parafuso de metal e uma porca borboleta/porca impressa em algum momento. Ha alguns cantos estranhos, isso e apenas eu aprendendo como lidar melhor com cantos arredondados no Tinkercad, eu precisava que esse ventilador estivesse pronto, entao eles foram oficialmente categorizados como bom o suficiente :) Isso funciona com minha coisa de Protecao Ocular: Se voce precisar se adaptar a dutos flexiveis de dimensoes diferentes, eu recomendo:

Baixar
