SUporte de varillas, tensor de correia, anclagem de correia eixo Y, suporte LCD Anet AM8 em cama de 300x300.

Peças para impressoras 3D

Se você ainda não tem uma máquina para imprimir este arquivo pode comprar uma impressora 3d aqui!

Você pode imprimir este modelo 3d com estes filamentos ou com estas resinas 3D.

Sobre o objeto 3D SUporte de varillas, tensor de correia, anclagem de correia eixo Y, suporte LCD Anet AM8 em cama de 300x300.

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

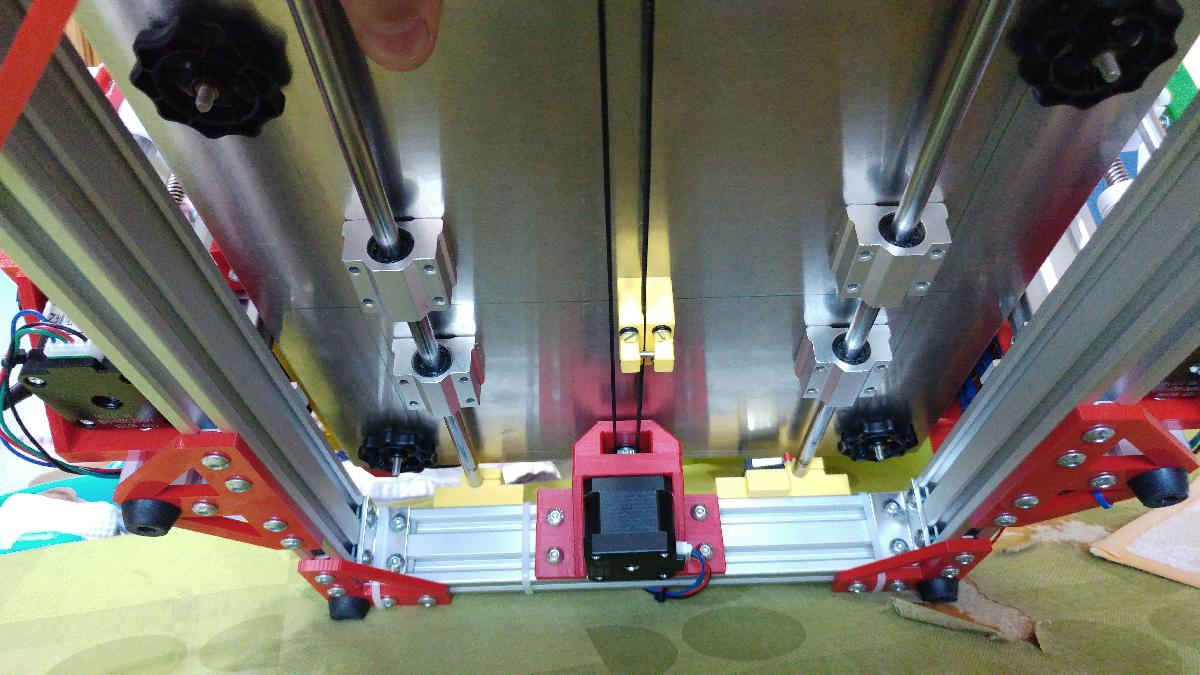

SUporte de varillas, tensor de correia, anclagem de correia eixo Y, suporte LCD Anet AM8 em cama de 300x300. foi projetado para Impressora 3D. Eu tentei trocar a cama aquecida da Anet AM8 por uma de 300x300, mas mantendo a estrutura original da Anet AM8 (mesmos perfis), portanto, mal se ganha superficie de impressao no eixo Y e um pouco mais no eixo X (fica em aproximadamente 260mm), para uma melhoria real e necessario trocar o comprimento dos 2 perfis de aluminio do eixo Y (pelo menos uns 160 mm para aproveitar os 300mm da superficie da cama (tambem e necessario aumentar, portanto, as varas essa mesma altura). Tambem comentar que se o firmware da placa original nao for trocado nao sera possivel aproveitar esta superficie extra.A cama se encaixa um pouco apertada (cerca de 5mm de cada lado), mas funciona corretamente.Usando as mesmas varas originais do eixo Y (de 8mm de espessura) tive que modificar as pecas de ancoragem ou suporte para poder montar o suporte do motor original do DruckiMCDruck, https://www.thingiverse.com/thing:2970681/files (Nome do arquivo motor-bracket-v1.STL), estas sao 6 mm mais altas, com a cabeca do parafuso embutida que as originais de pheneeny (https://www.thingiverse.com/thing:2263216/files). Tambem e o mesmo para o suporte da vara em que esta incluido o final de curso do eixo Y. Usa os mesmos parafusos 5x10 que o original.Tambem tive que rebaixar um pouco o tensor da correia do eixo Y (so uma das pecas, a que faz de base), a outra pode ser feita download do designer original DruckiMCDruck (https://www.thingiverse.com/thing:2970681/files) (Nome do arquivo belt-tensioner-v1).Tambem modifiquei a peca que faz de anclagem da correia do eixo Y a cama aquecida, e um pouco mais longa e tem um parafuso passante com porca para fazer um pouco de pressao (sem exagerar muito).Finalmente, mudei a localizacao do display (ja que eu esbarrava um pouco no tensor da correia do eixo Y) para a parte superior da impressora, criando uma peca de suporte no perfil de aluminio.https://youtu.be/CKS54Op5l3E

Baixar

O modelo 3D denominado "Suporte de varillas, tensor de correia, anclagem de correia eixo Y, suporte LCD Anet AM8 em cama de 300x300" é uma solução projetada para quem deseja atualizar sua impressora 3D Anet AM8 para acomodar uma cama aquecida maior, de 300x300 mm, sem comprometer a estrutura original da impressora. Abaixo, detalho alguns pontos importantes sobre o modelo e suas considerações:

### Principais Características do Modelo

1. **Compatibilidade com Estrutura Original**: O modelo foi desenvolvido para ser instalado na estrutura já existente da Anet AM8. Isso significa que os perfis de alumínio originais são mantidos, embora a modificação da impressão seja limitada em relação ao eixo Y, enquanto um pequeno ganho é obtido no eixo X.

2. **Área de Impressão**: Com a cama de 300x300 mm, a área útil de impressão no eixo Y permanece restrita (aproximadamente 260 mm) sem alterações adicionais nos perfis de alumínio do eixo Y. Para aproveitar totalmente a área da cama, seria necessário aumentar o comprimento desses perfis em cerca de 160 mm e também as varas que suportam a cama.

3. **Modificações Necessárias**:
- **Pecas de Suporte**: As peças de anclagem para o motor e final de curso foram adaptadas, sendo mais altas (6 mm) para melhor ajustamento. Isso garante a montagem do suporte do motor, mantendo a mesma compatibilidade de parafusos (5x10 mm).
- **Tensor de Correia**: Uma modificação foi necessária no tensor da correia do eixo Y, ajustando a base de uma das peças para melhor funcionalidade.
- **Anclagem da Correia**: A peça de anclagem da correia na cama aquecida foi extendida e permite um ajuste de pressão com um parafuso passante.
- **Suporte do Display**: O posicionamento do display foi alterado para a parte superior da impressora, evitando colisões com o tensor da correia do eixo Y, o que proporciona maior ergonomia durante o uso.

4. **Desempenho da Cama**: Apesar de a cama ser um pouco justa (cerca de 5 mm de folga em cada lado), foi possível implementá-la de forma funcional, garantindo que funciona corretamente após a instalação.

5. **Firmware**: É importante ressaltar que para explorar toda a área de impressão disponibilizada pela nova cama aquecida, o firmware da placa deve ser atualizado, pois, caso contrário, a área extra não será utilizada.

### Conclusão

Esse modelo representa uma excelente modificação para entusiastas da impressão 3D que desejam maximizar a capacidade da sua Anet AM8 sem perder a integridade da estrutura original. As adaptações realizadas nos suportes e tensores garantem um funcionamento que respeita a compatibilidade com peças já existentes, enquanto a realocação do display melhora a ergonomia da impressora. Para aqueles que desejam um upgrade, esta solução é bastante viável, embora exija atenção aos detalhes mencionados para garantir uma instalação bem-sucedida.
