Suporte de servo 9G com carenagem.

Veículos R/C

Se você ainda não tem uma máquina para imprimir este arquivo pode comprar uma impressora 3d aqui!

Você pode imprimir este modelo 3d com estes filamentos ou com estas resinas 3D.

Sobre o objeto 3D Suporte de servo 9G com carenagem.

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

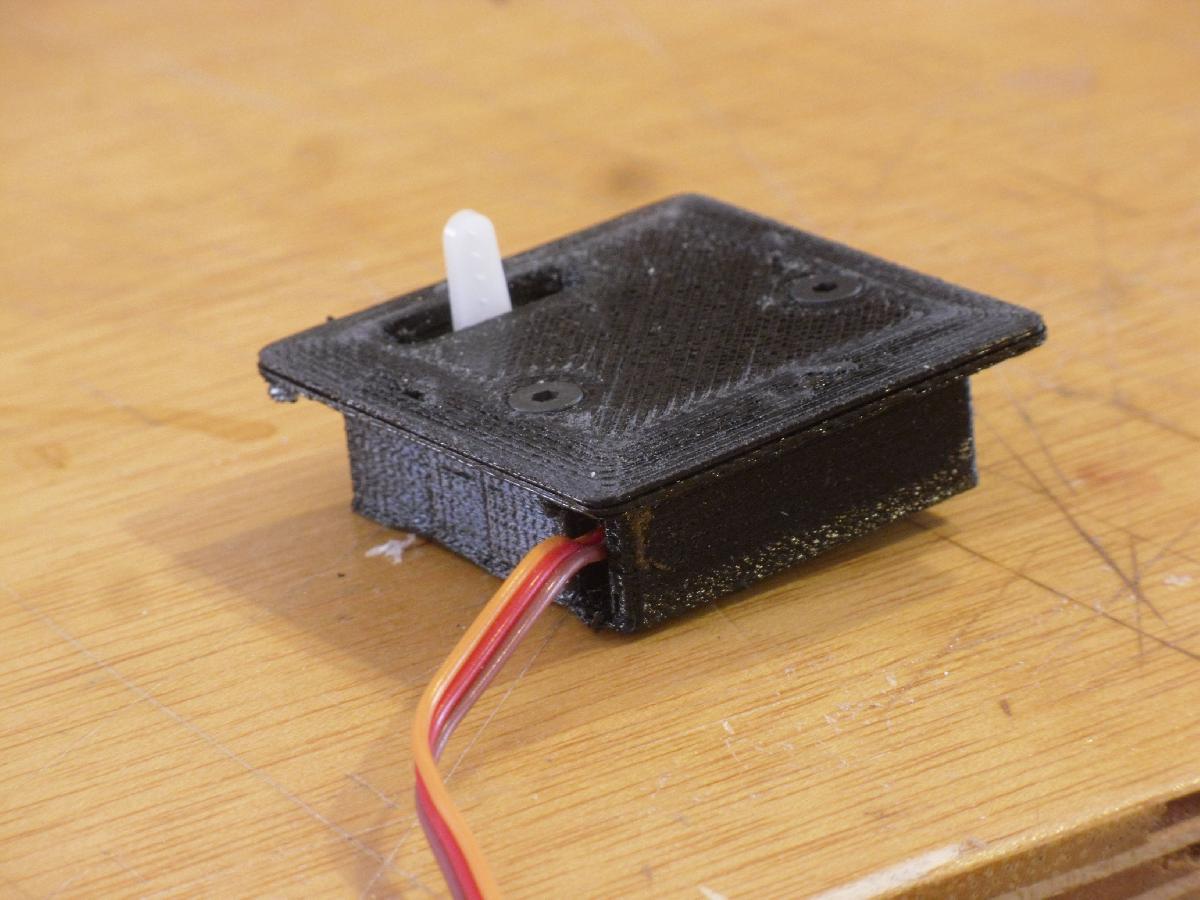

Suporte de servo 9G com carenagem. foi projetado para Impressora 3D. Enquanto projetava uma nova asa para um planador motorizado controlado por radio, percebi que precisava de bandejas para servos que fossem de baixo perfil e capazes de acomodar um servo do tipo 9g sem precisar acessar os parafusos de fixacao normais, que so sao acessiveis pela parte superior ou inferior do servo. A bandeja tem um conjunto de slots que capturam as orelhas de montagem do servo e tambem permitem que os fios do servo sejam conectados a um cabo de extensao e empurrados atraves da montagem e fora do caminho. A bandeja do servo e fixada a parte inferior de uma asa de fundo plano por meio de uma flange que envolve toda a bandeja. O servo e retido na bandeja por uma tampa de servo que e fixada com (2) parafusos de cabeca plana de 3mm x 8mm. Os parafusos sao embutidos na superficie da tampa, proporcionando uma superficie lisa. Eu imprimi essas bandejas para servos em PETG XT 3D Fila como uma das minhas primeiras vezes imprimindo com esse material, e continuo aprimorando minhas configuracoes. Minha unica dificuldade foi quando removi o material de suporte da area da flange. A abertura para o conector do servo tambem estava cheia de material de suporte e, em varias das bandejas que imprimi, eu rachei a flange ao remover os suportes nessa area. Nada que um pouco de CA nao cure. A flange sera colada a pele nessa area e a pele tambem fornecera um reforco. A tampa da bandeja tambem escondera essa area rachada.Os arquivos sao as bandejas da mao esquerda e da mao direita, e as tampas da mao esquerda e da mao direita. Os arquivos importados para o slicer podem precisar ser girados para ficarem planos na mesa de impressao, e eu cortei no Slic3r com suporte total. Cortar com outro slicer pode permitir que voce suporte apenas a partir da borda e deixe o buraco de acesso do fio do servo ser atravessado. Obtive os parafusos de 3mm na minha loja de ferragens Ace local, mas quem mora fora dos EUA provavelmente conseguira os parafusos em quase qualquer lugar. (A menos que voce esteja vivendo em uma das outras grandes nacoes industriais que ainda estao no sistema imperial, como Mianmar ou Liberia).
