Suporte de relogio comparador magnetico CR 10 S (Suporte magnetico de comparateur)

Peças para impressoras 3D

Se você ainda não tem uma máquina para imprimir este arquivo pode comprar uma impressora 3d aqui!

Você pode imprimir este modelo 3d com estes filamentos ou com estas resinas 3D.

Sobre o objeto 3D Suporte de relogio comparador magnetico CR 10 S (Suporte magnetico de comparateur)

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

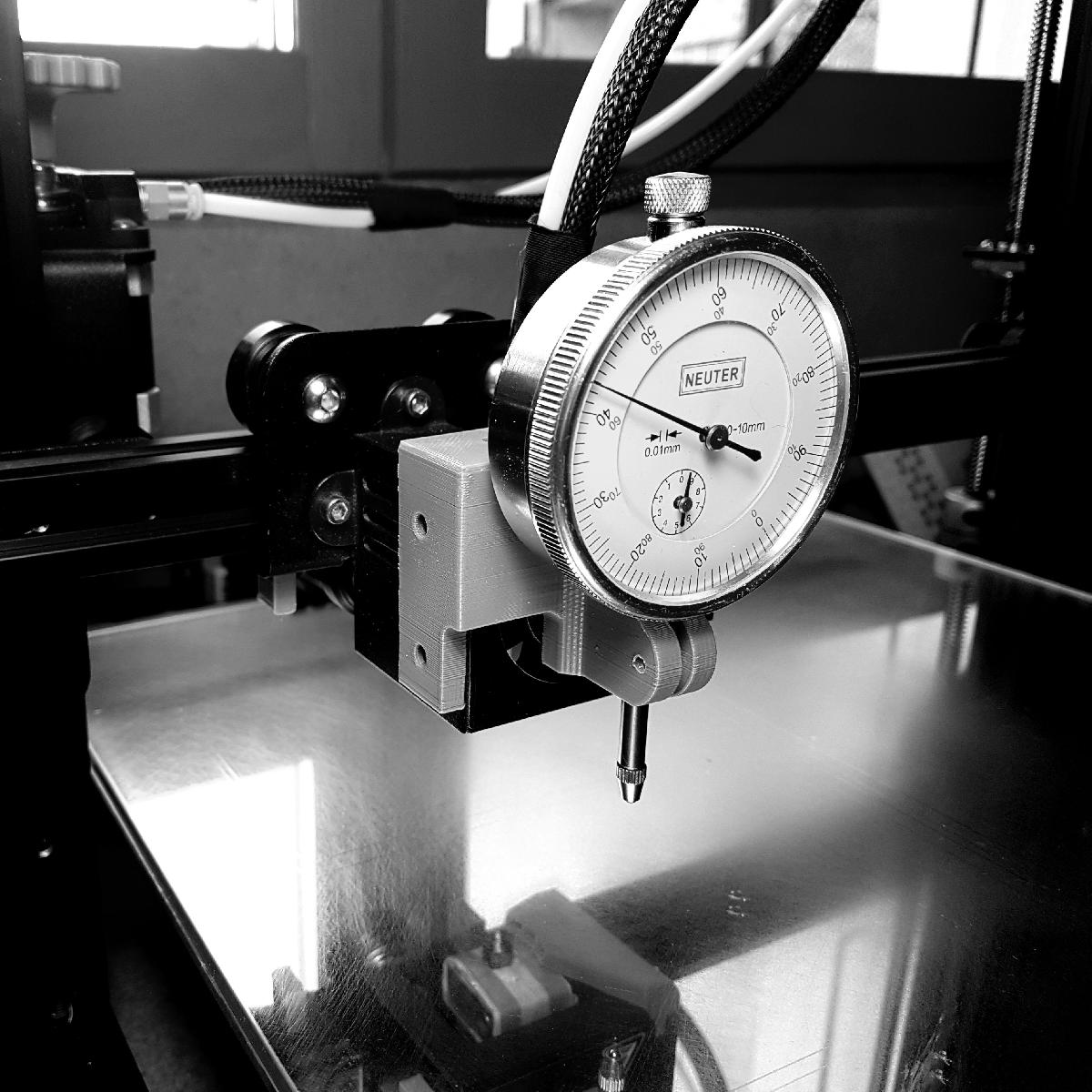

Suporte de relogio comparador magnetico CR 10 S (Suporte magnetico de comparateur) foi projetado para Impressora 3D. Ola, este e um remix de: Indicador de discagem magnetica para CR10 OEM, de Tobe81cwb (https://www.thingiverse.com/thing:2974508).Ainda em WIP (Trabalho em andamento), ate que eu tenha que fazer alguns testes de repetibilidade.Eu fiz esse remix porque: Meu indicador e um mostrador real, e as dimensoes sao diferentes do tobe81cwb, O tamanho da sonda era menor, Queria um parafuso para prendero acessorio da sonda, E suavizar a borda (filete), para uma melhor aparencia, Meus imas (aqueles que eu tenho realmente em estoque) sao 10 x 3 mmObrigado a Tobe81cwb por dar o arquivo Fusion 360 .f3d, As modificacoes foram muito faceis, melhor a partir de um arquivo de malha !!Caso contrario, a placa traseira do meu indicador tem um suporte de montagem causando problemas para empurrar para baixo o dial no suporte. Entao eu projetei uma nova placa traseira, sem suporte (arquivo chamado Comparateur Capot AR.stl).Finalmente, um escreveu um pequeno gcode (PLA 3D Fila bed levelling.gcode) para automatizar o procedimento de nivelamento. Vou adicionar um pequeno video para isso.Voce pode personaliza-lo facilmente, em seu proprio idioma e/ou tamanho de cama e temperaturas. Basta seguir as instrucoes da tela CR-10 S, na parte inferior do LCD...Se voce quiser ajuda para a traducao (do frances para o ingles ou espanhol), me envie uma mensagem.O relogio comparador: https://fr.aliexpress.com/item/Dial-Indicator-0-10-0-01mm-With-Lug-Back-Precision-Measurement-Micrometer-Gauge-Measuring-Tools/32623815652.html?spm=a2g0s.9042311.0.0.40696c37Bsov2YEDIT 2018-10-27: Alterei alguns parametros no arquivo gcode (malha de pontos de teste) PLA 3D Fila Bel Level V2.EDIT 2018-12-9: Ainda nao WIP (Work In Progress)FRANCAISCeci est un remix de: https://www.thingiverse.com/thing:2974508Toujours en WIP (travaux en cours), car je dois encore faire quelques tests de repetabilite.J'ai fait ce remix parce que:Mon indicateur est un vrai a cadran et les dimensions sont differentes de celles de tobe81cwb,La taille de la sonde etait plus courte,Je voulais une vis pour securiser la fixation de la sonde,Et adoucir les bords (filet), pour un meilleur rendu,Mes aimants (ceux que j'ai actuellement en stock) fonte 10 x 3 mmMerci a Tobe81cwb d'avoir donne le fichier .f3d de Fusion 360, les modifications ont ete tres simples, plus facile qu'en partant d'un fichier stl !!Par ailleurs, la plaque arriere de mon indicateur avait un support de fixation qui posait des problemes pour positionner sur le comparateur dans le support. J'ai donc concu une nouvelle plaque arriere, sans support (fichier appele Comparateur Capot AR.stl).Enfin, j'ai ecrit un petit gcode (PLA bed levelling.gcode) pour automatiser la procedure de nivellement. Je vais ajouter une courte video pour illustrer celaVous pouvez facilement le personnaliser, dans votre propre langue et / ou la taille et la temperature de votre lit.SI vous l'utilisez tel quel en francais, suivez simplement les instructions a l'ecran du CR-10 S, en bas du LCD ...Si vous souhaitez obtenir de l'aide pour la traduction (du francais vers l'anglais ou l'espagnol), envoyez-moi un message.Le comparateur : https://fr.aliexpress.com/item/Dial-Indicator-0-10-0-01mm-With-Lug-Back-Precision-Measurement-Micrometer-Gauge-Measuring-Tools/32623815652.html?spm=a2g0s.9042311.0.0.40696c37Bsov2YEDIT 2018-10-27: J'ai modifie quelques parametres dans le fichier gcode (maillage des points de test), fichier PLA Bed Level V2.

Baixar

O arquivo "Suporte de relógio comparador magnético CR-10 S" é um projeto interessante que visa aprimorar a utilização de relógios comparadores com impressoras 3D, especificamente para o modelo CR-10 S. O autor menciona que este é um remix de um projeto existente, o "Indicador de Dial Magnético para CR10 OEM", criado por Tobe81cwb. Isso mostra como a comunidade de impressão 3D é colaborativa, permitindo que melhorias e adaptações sejam feitas com facilidade.

### Principais Características do Modelo:

1. **Objetivo do Remix**: O autor realizou modificações no design original para compatibilizar o suporte com um relógio comparador que possui dimensões e características diferentes, como a sonda mais curta e a necessidade de um parafuso para fixar a sonda de medição.

2. **Aprimoramentos Visuais**: O suporte foi projetado com bordas suavizadas para uma aparência mais estética e funcional, melhorando a usabilidade e a apresentação do dispositivo.

3. **Compatibilidade com Ímãs**: O modelo inclui imãs com dimensões específicas (10 x 3 mm), o que reflete uma consideração prática das peças disponíveis pelo autor.

4. **Design da Placa Traseira**: O autor teve que desenhar uma nova placa traseira que não incluísse um suporte de montagem, resolvendo problemas de posicionamento do dial.

5. **Gcode Personalizado**: Um arquivo Gcode foi criado para automatizar o procedimento de nivelamento da cama da impressora, permitindo um uso mais eficiente e menos trabalhoso.

6. **Documentação e Suporte**: O autor oferece suporte para personalização do modelo, além de se colocar à disposição para ajudar com traduções, o que é um ótimo aspecto da colaboração na comunidade de impressoras 3D.

7. **Status de Desenvolvimento**: O projeto ainda está em "WIP" (Trabalho em Progresso) e o autor menciona que mais testes de repetibilidade são necessários, o que indica um compromisso com a qualidade e eficácia do projeto.

### Considerações Finais:
Este modelo é um exemplo claro de como a impressão 3D permite a personalização e a melhoria contínua de ferramentas e dispositivos. A interação entre os membros da comunidade de makers e a disposição para compartilhar arquivos e conhecimentos são essenciais para o sucesso de projetos como este. Com o potencial de personalizar ainda mais, o suporte para o relógio comparador magnético pode se tornar uma ferramenta valiosa para aqueles que trabalham com impressoras 3D.
