Suporte de parede LCD embutido Raspberry Pi

Eletrônica

Se você ainda não tem uma máquina para imprimir este arquivo pode comprar uma impressora 3d aqui!

Você pode imprimir este modelo 3d com estes filamentos ou com estas resinas 3D.

Sobre o objeto 3D Suporte de parede LCD embutido Raspberry Pi

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

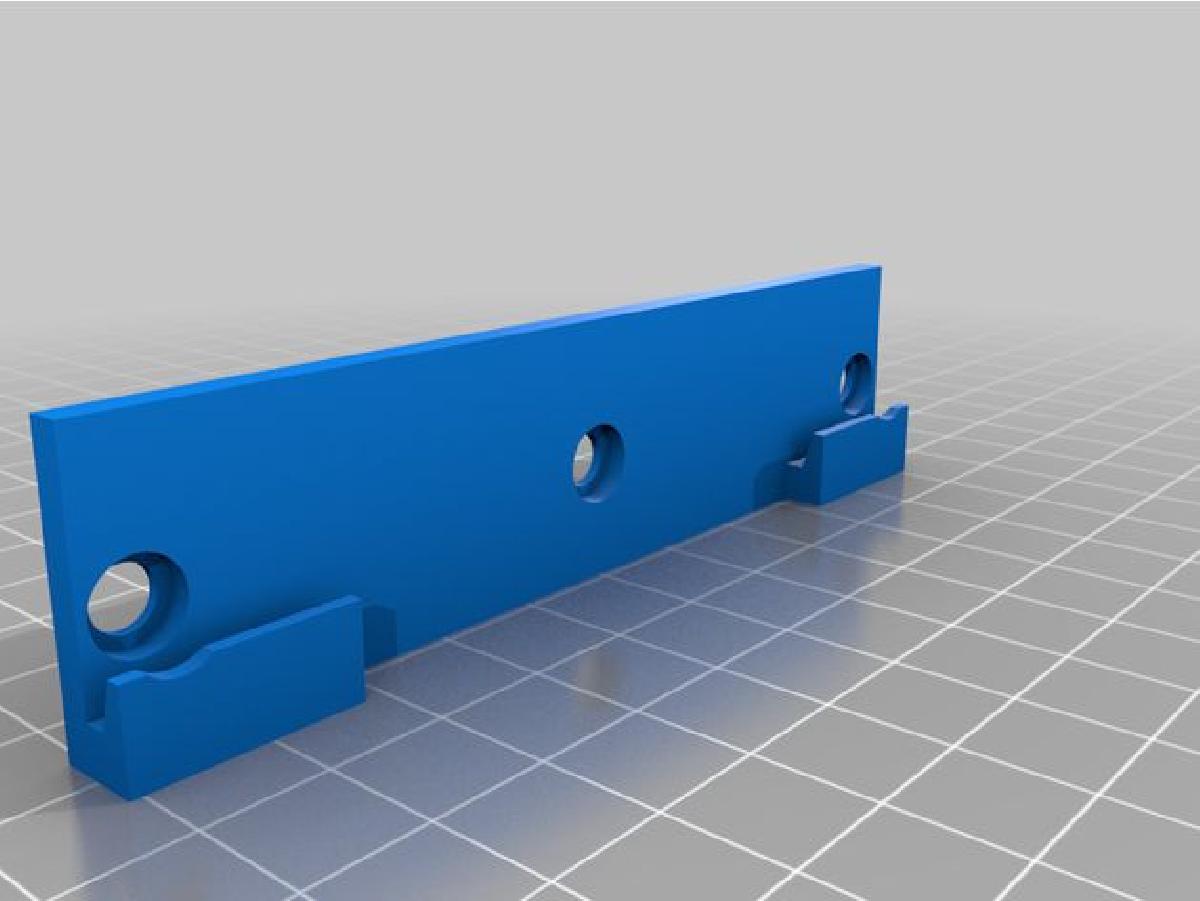

Suporte de parede LCD embutido Raspberry Pi foi projetado para Impressora 3D. Estojo montado na parede para um Raspberry Pi e a tela sensivel ao toque LCD oficial do Raspberry Pi de 7" usando um suporte de montagem de baixa tensao de grupo duplo.Atualizacao 11/11/2020 - Adicionado um cabide de 3 gangues por solicitacao. Esta peca nao foi impressa ou testada para ajuste.Pecas: Raspberry Pi (Qualquer modelo suportado pela tela sensivel ao toque LCD oficial do Raspberry Pi de 7 ")Raspberry Pi Official 7 "LCD TouchscreenPOE Hat (https://www.amazon.com/LoveRPi-Power-Over-Ethernet-Raspberry-Compact-Non-Isolated/dp/B07WD7HXSQ/ref=sr_1_4?dchild=1&keywords=raspberry+pi+poe+hat&qid=1585957699&sr=8-4) Suporte de montagem de baixa tensao de grupo duplo (https://www.amazon.com/iMBAPrice-2-Gang-Voltage-Mounting-Bracket/dp/B00HFEFZRC/ref=sr_1_3?dchild=1&keywords=dual+gang+low+voltage&qid=1585957949&sr=8-3)4 parafusos M3x4mm para montar a caixa no LCD2 parafusos 6-32 para prendero suporte no suporte de montagem. (Acabei de remover os parafusos de uma tomada eletrica antiga e usei-os.)Recomenda-se usar um chapeu POE, pois nao acho sensato, nem e legal enterrar um cabo de extensao na parede. Note que eu nao tenho um chapeu POE no meu nas fotos, pois isso foi apenas para fins de teste.)Para que a porta ethernet limpe o sheetrock em uma parede padrao, voce precisara aumentar o espacamento do Raspberry Pi do controlador LCD. Uma maneira rapida e facil de fazer isso e remover dois espacadores diagonais e empilha-los nos outros dois (veja a foto em anexo). Isso parece ser bastante estavel, pois nao havera nenhum estresse no tabuleiro dentro da parede. Voce tambem pode comprar espacadores adicionais e usa-los em cima dos quatro originais.Este design monta o LCD de cabeca para baixo e exigira que voce adicione a seguinte linha de codigo ao seu arquivo/boot/config.txt lcd_rotate=2

Baixar

O arquivo "Suporte de parede LCD embutido Raspberry Pi" é um projeto interessante para quem busca uma solução estética e funcional para integrar um Raspberry Pi com a tela sensível ao toque oficial de 7". Este modelo é especialmente projetado para ser montado diretamente na parede, utilizando um suporte de montagem de baixa tensão.

### Características do Modelo:

1. **Compatibilidade**: O suporte é adequado para qualquer modelo do Raspberry Pi que seja compatível com a tela LCD de 7”. Isso proporciona flexibilidade e permite que usuários de diferentes versões do Raspberry Pi aproveitem o design.

2. **Montagem**: O design do estojo permite uma instalação limpa na parede, escondendo os cabos e outros componentes, o que assegura um aspecto organizado. O suporte de montagem de baixa tensão facilita a instalação e garante que todos os componentes estejam fixos e seguros.

3. **Requisitos Adicionais**: Além da Raspberry Pi e da tela LCD, o projeto requer um POE Hat e um suporte de montagem adicional. O POE (Power Over Ethernet) é uma solução recomendada para evitar o uso de cabos de extensão, que não é seguro ou legal enterrar dentro da parede.

4. **Configurações de Software**: Como a tela é montada de cabeça para baixo, o autor recomenda uma modificação no arquivo de configuração do Raspberry Pi para ajustar a orientação do LCD. Essa é uma consideração importante para garantir que o usuário não tenha dificuldades no uso da tela.

5. **Atualizações**: A atualização incluída no arquivo, que adiciona um cabide de 3 gangues, demonstra a disposição do autor em atender a solicitações da comunidade, embora tenha mencionado que essa parte não foi impressa ou testada.

6. **Considerações Técnicas**: O modelo provê instruções sobre como ajustar os espaçadores para permitir que a porta Ethernet limpe o sheetrock (gesso) da parede. Isto é crucial para garantir uma instalação segura e correta.

7. **Montagem Segura**: O uso de parafusos específicos para a montagem do estojo ao LCD e para prender o suporte garante que a instalação seja robusta. A sugestão de aproveitar parafusos de tomadas elétricas antigas é um exemplo de como o autor promove a reutilização de materiais, o que é uma abordagem sustentável.

### Conclusão:
O "Suporte de parede LCD embutido Raspberry Pi" é um excelente projeto para entusiastas de tecnologia que desejam uma maneira elegante de integrar um Raspberry Pi com uma tela LCD em um ambiente doméstico ou de trabalho. Seu design que economiza espaço, junto com as instruções claras e a consideração de aspectos técnicos, faz dele uma opção viável para a criação de painéis de controle ou interfaces interativas.
