Suporte de Offset para Arduino
Eletrônica
Se você ainda não tem uma máquina para imprimir este arquivo pode comprar uma impressora 3d aqui!
Você pode imprimir este modelo 3d com estes filamentos ou com estas resinas 3D.
Sobre o objeto 3D Suporte de Offset para Arduino
Este é um arquivo desenvolvido e projetado com ferramenta CAD.
Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

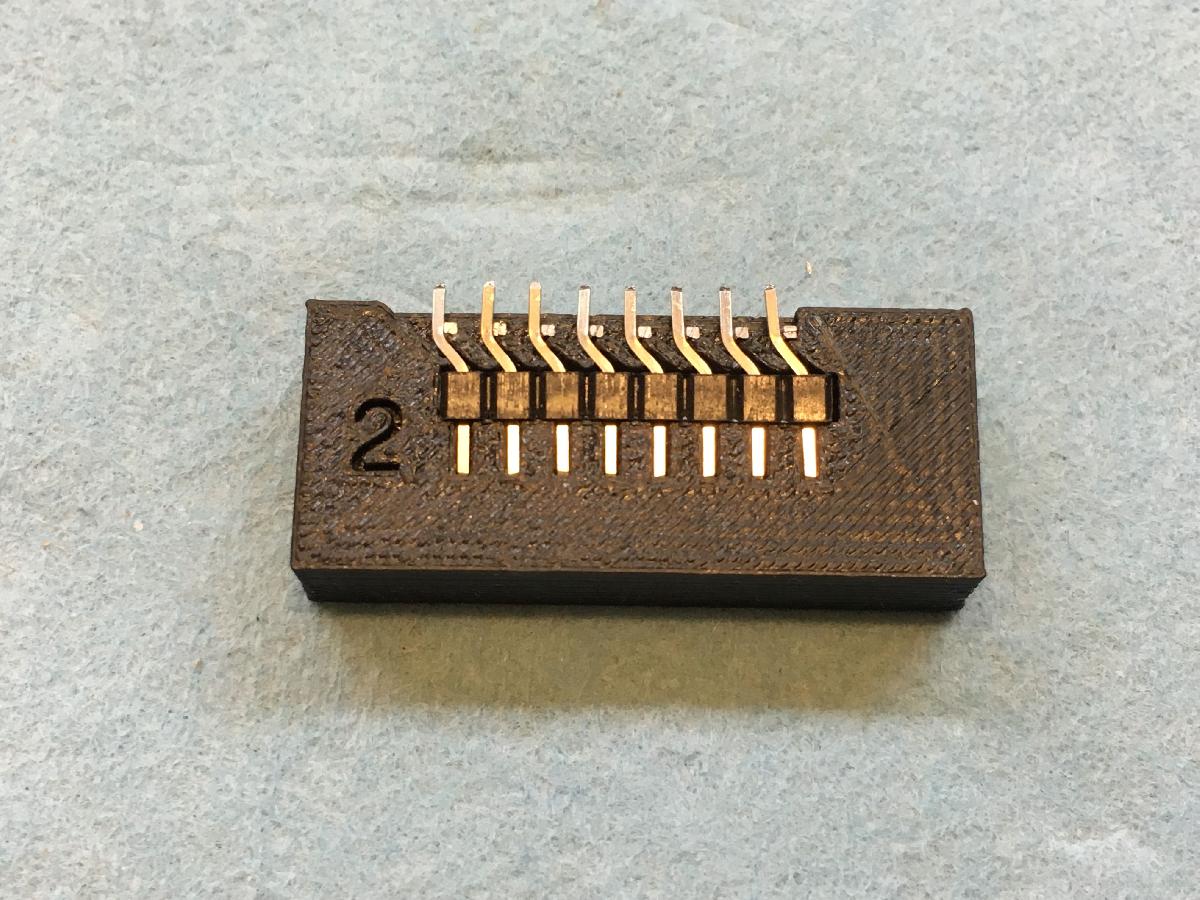

Suporte de Offset para Arduino foi projetado para Impressora 3D. Se voce ja fez um shield Arduino personalizado usando uma placa perfurada padrao, voce sabe que os dois conectores digitais IO estao separados por uma distancia nao padrao e nao se alinham com sua placa perfurada.Eu tentei usar alicates de bico fino para dobrar os pinos para combinar e falhei miseravelmente, entao eu criei esta coisa. E um par de gabaritos para dobrar um conector de 8 pinos na quantidade precisa necessaria para acoplar qualquer placa perfurada com seu Arduino.Use o primeiro gabarito para dobrar todos os 8 pinos em um angulo, depois use o segundo gabarito para endireitar as extremidades. Voila!Na versao original, o primeiro gabarito funcionou perfeitamente, pois a forca de dobra e principalmente contra o corpo do conector, mas o segundo gabarito precisava de melhorias porque a pequena quantidade de material entre os pinos quebraria ao tentar a segunda dobra. Isso foi resolvido na ultima versao, que usa insercoes de metal feitas de... um conjunto de pinos de conector.Para fazer o segundo gabarito, bata suavemente um conector de 8 pinos nos 8 buracos, conforme mostrado na ultima imagem, e corte o excesso com cortadores de flush.
