Sobre o objeto 3D Suporte de Offset para Arduino
Este é um arquivo desenvolvido e projetado com ferramenta CAD.
Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

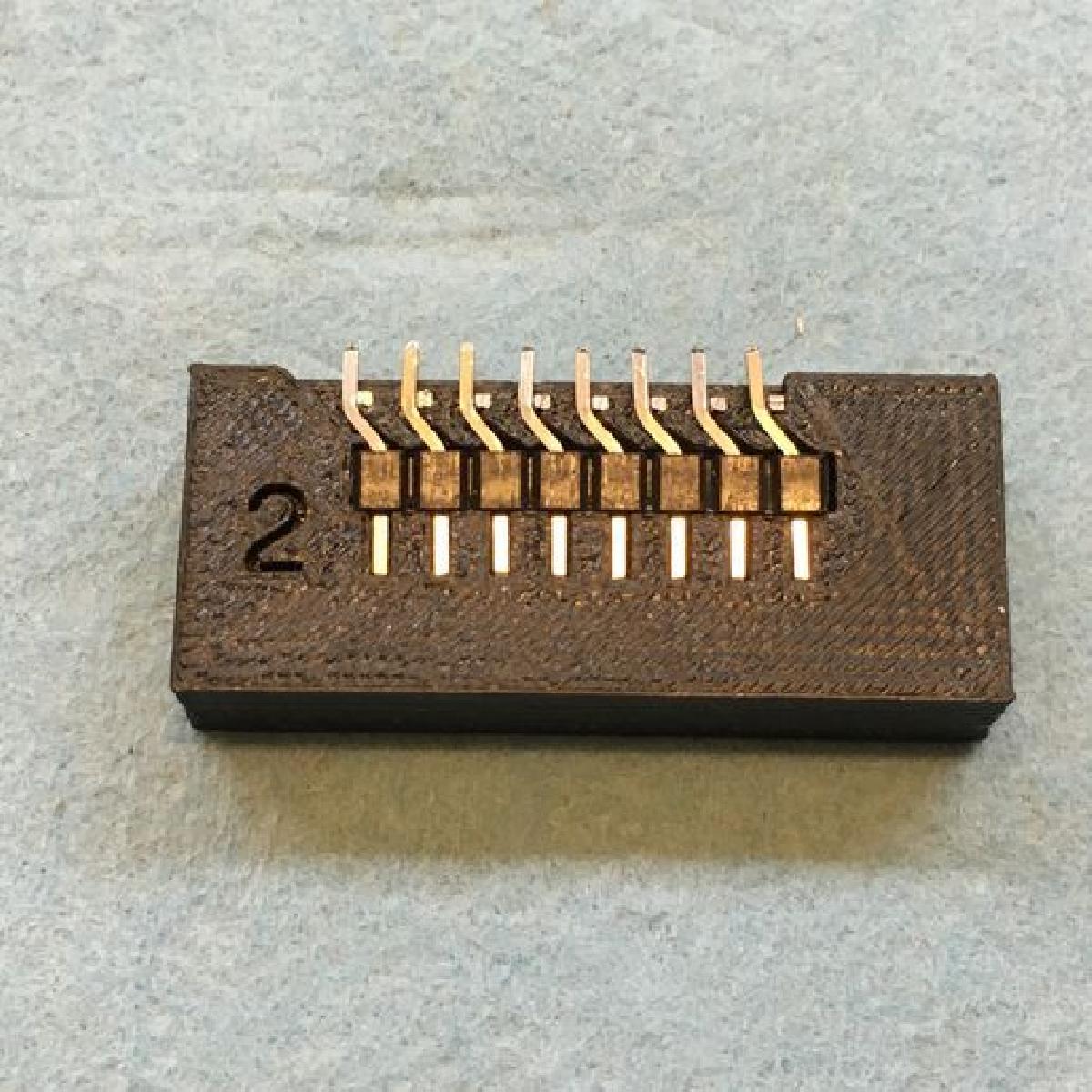

Suporte de Offset para Arduino foi projetado para Impressora 3D. Se voce ja fez um shield personalizado para Arduino usando uma placa de perfuracao padrao, sabe que os dois conectores digitais de IO estao separados por uma distancia nao padrao e nao se alinham com sua placa de perfuracao. Tentei usar alicates de bico fino para dobrar os pinos para combinar e falhei miseravelmente, entao criei esta ferramenta. E um par de gabaritos para dobrar um conector de 8 pinos na quantidade precisa necessaria para acoplar qualquer placa de perfuracao com seu Arduino. Use o primeiro gabarito para dobrar todos os 8 pinos em um angulo, depois use o segundo gabarito para endireitar as extremidades. Voila! Na versao original, o primeiro gabarito funcionava perfeitamente, pois a forca de dobragem atua principalmente contra o corpo do conector, mas o segundo gabarito precisava de melhorias porque a pequena quantidade de material entre os pinos quebrava ao tentar a segunda dobra. Isso foi resolvido na ultima versao, que usa insercoes de metal feitas de... um conjunto de pinos de conector. Para fazer o segundo gabarito, bata suavemente um conector de 8 pinos nos 8 buracos, conforme mostrado na ultima imagem, e corte o excesso com cortadores.
