Sobre o objeto 3D Suporte de Nivelamento de Cama Allen Key Ender 5

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

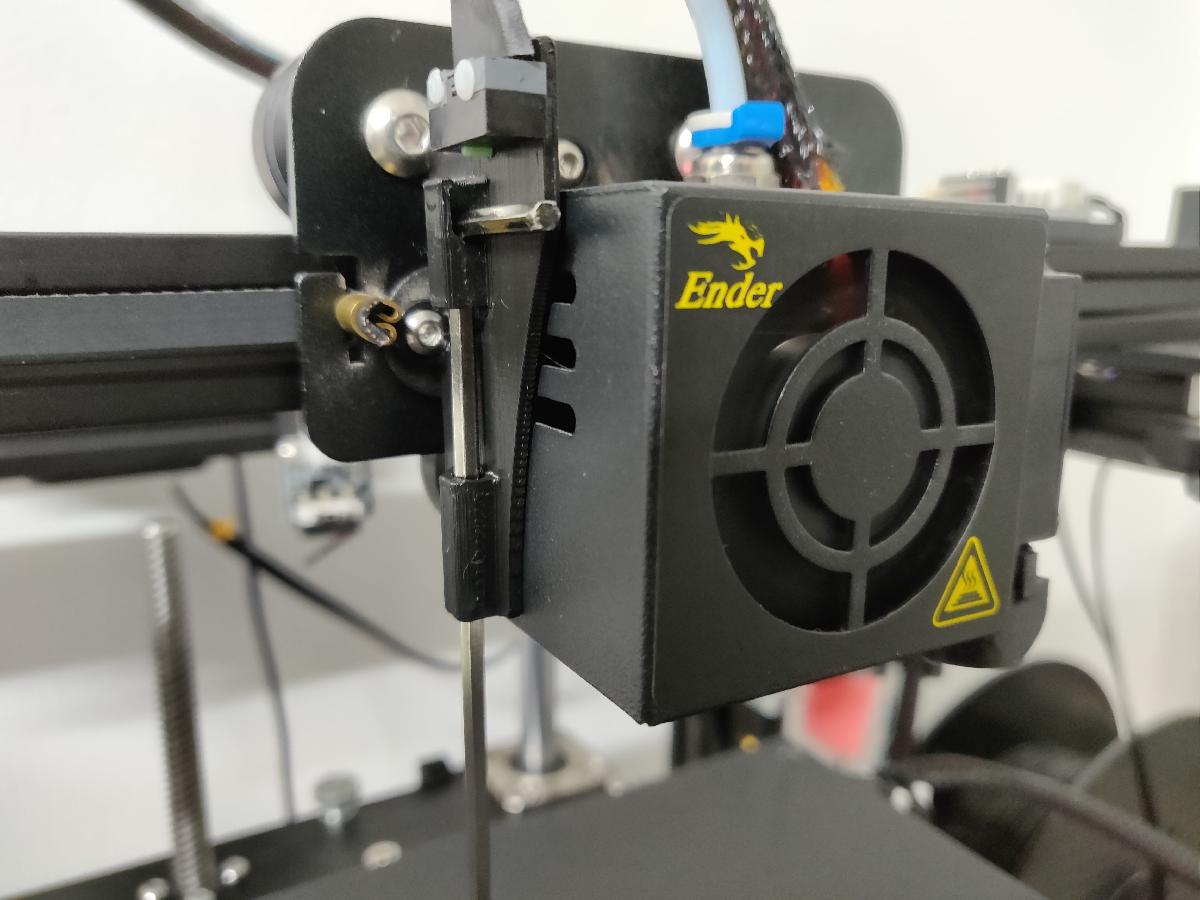

Suporte de Nivelamento de Cama Allen Key Ender 5 foi projetado para Impressora 3D. Este e um suporte simples, mas eficaz, para nivelamento automatico do Ender5 padrao.Ele utiliza a chave hexagonal/allen de 2,5 mm fornecida como a sonda e um microswitch que eu recuperei de um mouse de computador antigo.O suporte e muito compacto e leve, projetado para ser impresso sem suportes na parte inferior plana.Se voce tiver problemas de adesao, use uma borda. Agradecimentos ao designer original pela ideia e pelo suporte para o Ender3:https://www.thingiverse.com/thing:3903271 Instalacao !! IMPORTANTE !!APOS CARREGAR O FIRMWARE, CERTIFIQUE-SE DE TESTAR O NIVELAMENTO AUTOMATICO SEM A CHAVE ALLEN!VERIFIQUE SE O SWITCH FUNCIONA ACIONANDO-O MANUALMENTE E GARANTA QUE OS DESLOCAMENTOS ESTAO CORRETOS E QUE A SUA CHAVE NAO BATE EM NADA!O microswitch que usei e um microswitch HUANO com furos de 2 mm, espacados 6,5 mm (centro a centro).Se voce for usar um interruptor de tamanho diferente e/ou a chave hexagonal girar ao fazer a sondagem, certifique-se de que a chave hexagonal possa cair na fenda e que ela exija um pouquinho de forca para entrar, a fim de evitar que a chave gire para fora quando a mesa for levantada.Alternativamente, um interruptor de limite ou uma chave allen com a extremidade plana tambem resolveria esse problema.O interruptor esta fixado com 2 pecas de PLA 3D Fila que eu cortei no comprimento, aqueci as extremidades e pressionei, formando um rebite.Em seguida, adicionei um pouco de supercola para evitar que ele balancasse.Se voce tiver parafusos que se encaixem, use-os.Eu anexei os arquivos de design e as dimensoes se voce precisar fazer alguma alteracao :) Fiacao Para a fiacao, solde 2 fios entre as conexoes Normally Closed (NC). (Comum e NC)Recomendo usar um cabo trancado para os fios para mitigar qualquer ruido eletrico e deixar mais limpo em termos de gerenciamento de fios.Entao voce pode ou conecta-lo em serie com o final de parada existente e seguir o tutorial do designer original (https://www.thingiverse.com/thing:3903271) ou se voce tiver uma placa de controle diferente com uma conexao PROBE, pode usar o que eu usei. A FIACAO E AS CONFIGURACOES ABAIXO SAO APENAS PARA PLA 3D FilaCAS DE CONTROLE NAO PADRAO Eu tenho uma SKR Mini E3 DIP e conectei os dois fios a conexao PROBE na placa ( veja a imagem).Isso e tudo que voce precisara de fiacao se voce o conectou a conexao PROBE dedicada :) Configuracao do Marlin Estou usando o Marlin bugfix 2.0.x e estas sao as configuracoes que usei para o ABL:configuration.h#define AUTO_BED_LEVELING_BILINEAR#define FIX_MOUNTED_PROBE#define RESTORE_LEVELING_AFTER_G28#define LCD_BED_LEVELING// Se voce tiver espaco no programa, vai ajudar a nivelar manualmente a mesa com os 4 parafusos#define LEVEL_BED_CORNERS#if ENABLED(LEVEL_BED_CORNERS) #define LEVEL_CORNERS_INSET 30 // (mm) Um recuo para nivelamento nos cantos #define LEVEL_CORNERS_Z_HOP 4.0 // (mm) Mover o bico para cima antes de mover entre os cantos #define LEVEL_CORNERS_HEIGHT 0.0 // (mm) Altura Z do bico em pontos de nivelamento #define LEVEL_CENTER_TOO // Mover para o centro apos o ultimo canto#endif// Eu uso 5x5 pontos, voce pode usar menos se quiser#define GRID_MAX_POINTS_X 5//#define Z_MIN_PROBE_USES_Z_MIN_ENDSTOP_PIN // Desabilitei isso porque usamos uma conexao PROBE dedicada//Voce tera que descobrir o deslocamento Z por conta propria. Para minha configuracao, cerca de -28.2mm e o ponto ideal, mas o seu pode ser diferente!#define NOZZLE_TO_PROBE_OFFSET { -45, 2, -Z }#define MIN_PROBE_EDGE 5// Voce nao precisa usar multiplas sondagens se nao for necessario, mas melhora a precisao#define MULTIPLE_PROBING 2// Voce tera que mudar essas folgas se planeja usar um interruptor e/ou chave hexagonal diferentes#define Z_CLEARANCE_DEPLOY_PROBE 10 // Deslocamento Z para Implantar/Guardar#define Z_CLEARANCE_BETWEEN_PROBES 6 // Deslocamento Z entre pontos de sondagem#define Z_CLEARANCE_MULTI_PROBE 1 // Deslocamento Z entre varias sondagens//#define Z_AFTER_PROBING 5 // Posicao Z apos a sondagem ser concluida// Para M851 forneca uma faixa para ajustar o deslocamento da sonda Z#define Z_PROBE_OFFSET_RANGE_MIN -30#define Z_PROBE_OFFSET_RANGE_MAX -25// Recurso muito util, ele pausa e espera sua confirmacao para inserir/remover a chave// Evitara que voce se esqueca de retira-la e colidir com a sua mesa de aquecimento#define PAUSE_BEFORE_DEPLOY_STOWconfiguration_adv.h// Isso ajudara voce a ajustar o Z para a primeira camada perfeita, depois voce pode usar esse valor como o deslocamento da sonda Z :)#define BABYSTEPPING#define BABYSTEP_ZPROBE_OFFSETPara garantir que cada impressao esteja usando a malha de nivelamento gerada, adicione esta linha ao inicio do G-code no seu fatiador:M420 S1E e isso :)!! IMPORTANTE !!APOS CARREGAR O FIRMWARE, CERTIFIQUE-SE DE TESTAR O NIVELAMENTO AUTOMATICO SEM A CHAVE ALLEN!VERIFIQUE SE O SWITCH FUNCIONA ACIONANDO-O MANUALMENTE E GARANTA QUE OS DESLOCAMENTOS ESTAO CORRETOS E QUE A SUA CHAVE NAO BATE EM NADA!Boas impressoes!! ;)
