Sobre o objeto 3D Suporte de Motor X UAV Mini Talon

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

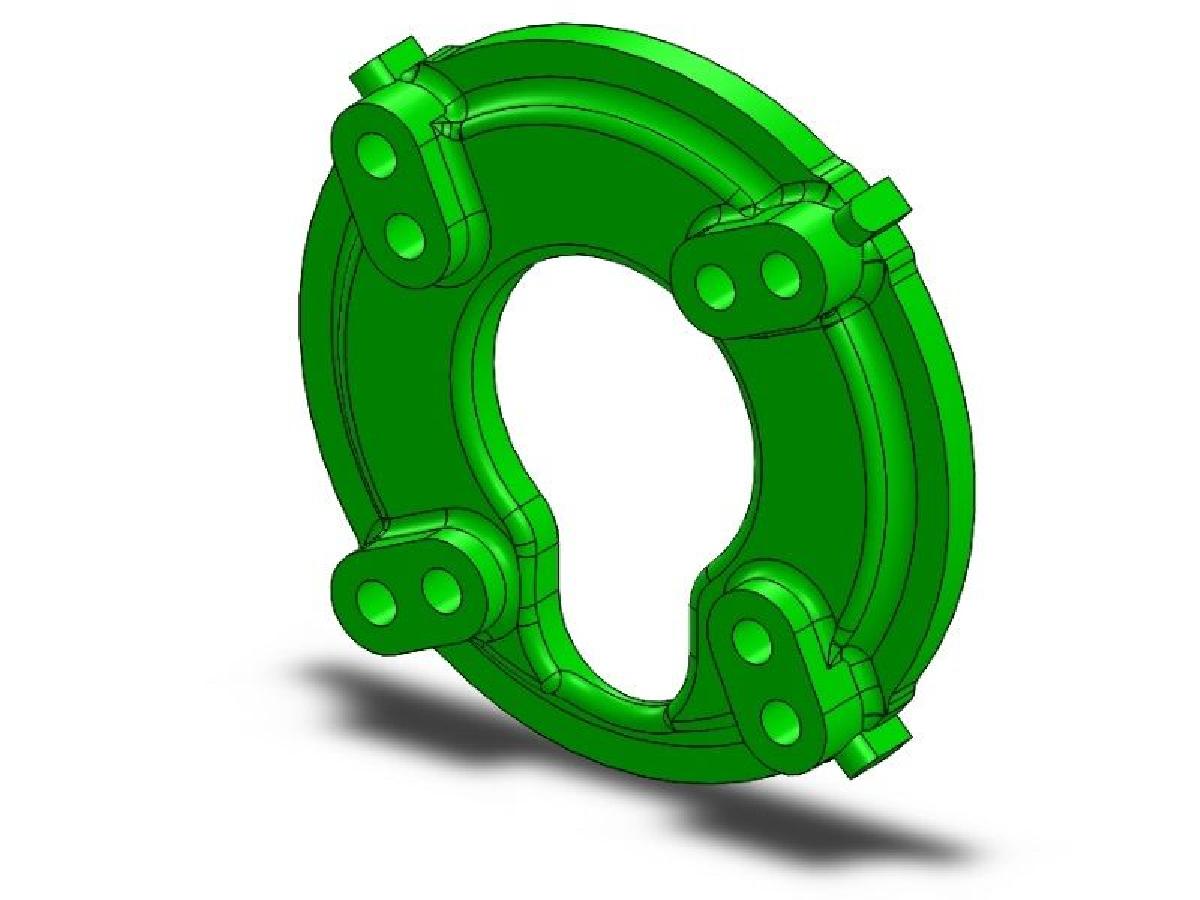

Suporte de Motor X UAV Mini Talon foi projetado para Impressora 3D. Mais do que apenas uma copia do montante de madeira original--!ATUALIZACAO! - Adicionei um segundo montante com um circulo de parafusos interno de 33mm para HK e outros montantes cruzados menores. Este novo montante e "MT_Motor_Mount_33-44.STL"Eu projetei esta impressao para melhorar o montante original, criando todos os aspectos de um montante de madeira corretamente configurado. Este montante tem um buraco central maior e passagem de fio, alem de distancias de 5mm para permitir que mais ar de resfriamento saia do fuselagem. As bordas do buraco central sao chanfradas e arredondadas em ambos os lados para evitar o desgaste dos fios. Tambem neste design estao quatro "orelhas" que o travam na posicao e dois conjuntos de furos de montagem cruzada em circulos de parafusos de 34mm e 44mm para acomodar motores 22XX e 28XX. Os furos do montante tem "cavidades para porcas" para colar porcas M3 no lado frontal. Os espacadores sao angulados para que voce possa carregar dois conjuntos (8) de porcas Nyloc e ter a capacidade de trocar de um motor 22XX para um motor 28XX a qualquer momento apos a montagem.Por favor, note! - Os furos das cavidades para as porcas foram projetados para serem um ajuste de resistencia apertado. Se a porca nao entrar no buraco, aqueca a porca com um isqueiro ou macarico pequeno e empurre-a para dentro. Tenha cuidado para nao aquece-la demais!Feliz impressao e montagem!!

Baixar
