Suporte de montagem vertical da GPU

Impressão 3D

Se você ainda não tem uma máquina para imprimir este arquivo pode comprar uma impressora 3d aqui!

Você pode imprimir este modelo 3d com estes filamentos ou com estas resinas 3D.

Sobre o objeto 3D Suporte de montagem vertical da GPU

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

Suporte de montagem vertical da GPU foi projetado para Impressora 3D. Observacao: eu projetei isso especificamente para o gabinete NZXT S340 Elite e requer o corte de algum metal, como resultado, nao tenho ideia se funcionaria para outros casos (no entanto, como eles sao todos basicamente iguais na parte de tras, deve funcionar bem - talvez com alguma edicao minima) Este e um suporte para montar uma gpu verticalmente.Instrucoes para montagem em um NZXT S340 Elite:Remova todos os suportes PCI da parte traseira do gabinete, mas deixe o inferior instaladoUsando uma ferramenta de sua escolha (recortes dremel/aviacao) corte as barras de metal para que haja uma lacuna para o IO da GPU (voce pode cortar tudo ou pode cortar ate a metade - contanto que voce tenha espaco para o IO). IMPORTANTE, NAO CORTE A BARRA SUPERIOR OU INFERIOR. (VEJA AS FOTOS SE ESTIVER CONFUSO)A borda do suporte deve ser encaixada na barra superior e o lado da malha encaixado no espaco entre a placa-mae e a parte traseira do gabinete. Usando os parafusos que originalmente montaram as tampas PCI, aparafuse o novo suporte impresso. Usando o parafuso que voce estava usando para segurar a GPU horizontalmente, aparafuse o suporte da GPU na borda da impressao (ha um segundo orificio no qual voce tambem pode querer fixar um parafuso para maior robustez) Eu recomendaria fortemente imprimir isso com algo mais resistente ao calor / mais forte do que o PLA 3D Fila, como ABS ou PETG XT 3D Fila, pois o calor pode causar a deformacao do PLA 3D Fila. Eu imprimi isso em PLA e sua forca e boa, mas ainda preciso ver como o tempo e o calor afetam a forma, entao, por seguranca, nao imprima em PLA. Imprima com o lado plano para baixo com preenchimento alto (~ 50% ou mais)

Baixar

O arquivo intitulado "Suporte de montagem vertical da GPU" é um projeto bem elaborado destinado a usuários do gabinete NZXT S340 Elite que desejam instalar sua GPU (unidade de processamento gráfico) na vertical. Esse suporte proporciona uma estética moderna e organizada, permitindo uma melhor visualização da GPU, além de facilitar o fluxo de ar dentro do gabinete.

### Descrição do Produto
O suporte foi projetado especificamente para o NZXT S340 Elite, fazendo uso do espaço disponível na parte traseira do gabinete e exigindo modificações no metal. O autor do design observa que, embora o suporte tenha sido criado para este modelo específico, outros gabinetes que compartilham uma configuração similar podem ser compatíveis, com possíveis edições mínimas.

### Instruções de Montagem
1. **Preparação do Gabinete**: Remova todos os suportes PCI da parte traseira do gabinete, exceto o inferior, que deve ser mantido instalado.

2. **Corte do Metal**: Com uma ferramenta apropriada (como um dremel ou tesoura de aviação), corte as barras de metal na parte traseira para criar um espaço que permita a passagem do I/O da GPU. O autor sugere que você pode optar por cortar totalmente ou apenas até a metade, desde que haja espaço suficiente. É crucial não cortar a barra superior ou inferior.

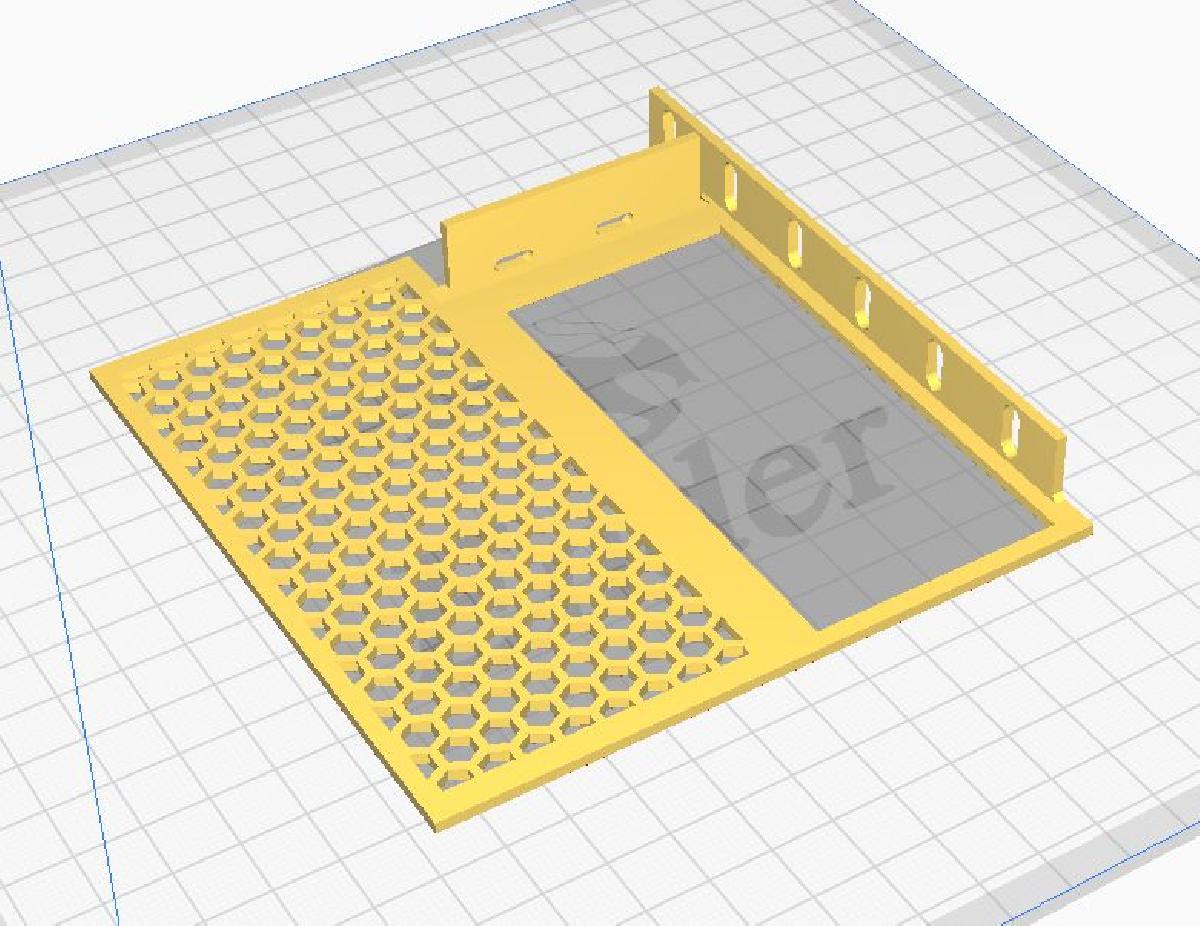

3. **Instalação do Suporte**: O suporte deve ser posicionado de modo que uma borda se encaixe na barra superior e a parte de malha se instale no espaço entre a placa-mãe e a parte traseira do gabinete.

4. **Fixação do Suporte**: Utilize os parafusos originalmente usados para as tampas PCI para fixar o suporte impresso. Para maior robustez, você pode também usar um parafuso adicional para aparafusar a GPU na borda da impressão.

### Recomendações de Impressão
O autor aconselha a impressão do suporte em um material mais resistente e térmico, como ABS ou PETG, em vez de PLA, devido ao risco de deformação do PLA sob calor. Embora a impressão em PLA possa resultar em uma força razoável, o autor se preocupa com a durabilidade a longo prazo em condições de calor.

- **Orientação de Impressão**: Imprimir com o lado plano voltado para baixo para garantir a estabilidade.
- **Preenchimento**: Um preenchimento alto, em torno de 50% ou mais, é recomendado para garantir a rigidez e resistência do suporte.

### Considerações Finais
Esse projeto é uma excelente solução para entusiastas de PC que desejam aprimorar não apenas a estética, mas também a funcionalidade da instalação da GPU. Certamente, as instruções São detalhadas e proporcionam um guia claro para os usuários que estão familiarizados com a modificação de gabinetes e impressão 3D. A versatilidade e a capacidade de adaptação do suporte a diferentes gabinetes, com pequenas modificações, ampliam sua funcionalidade.
