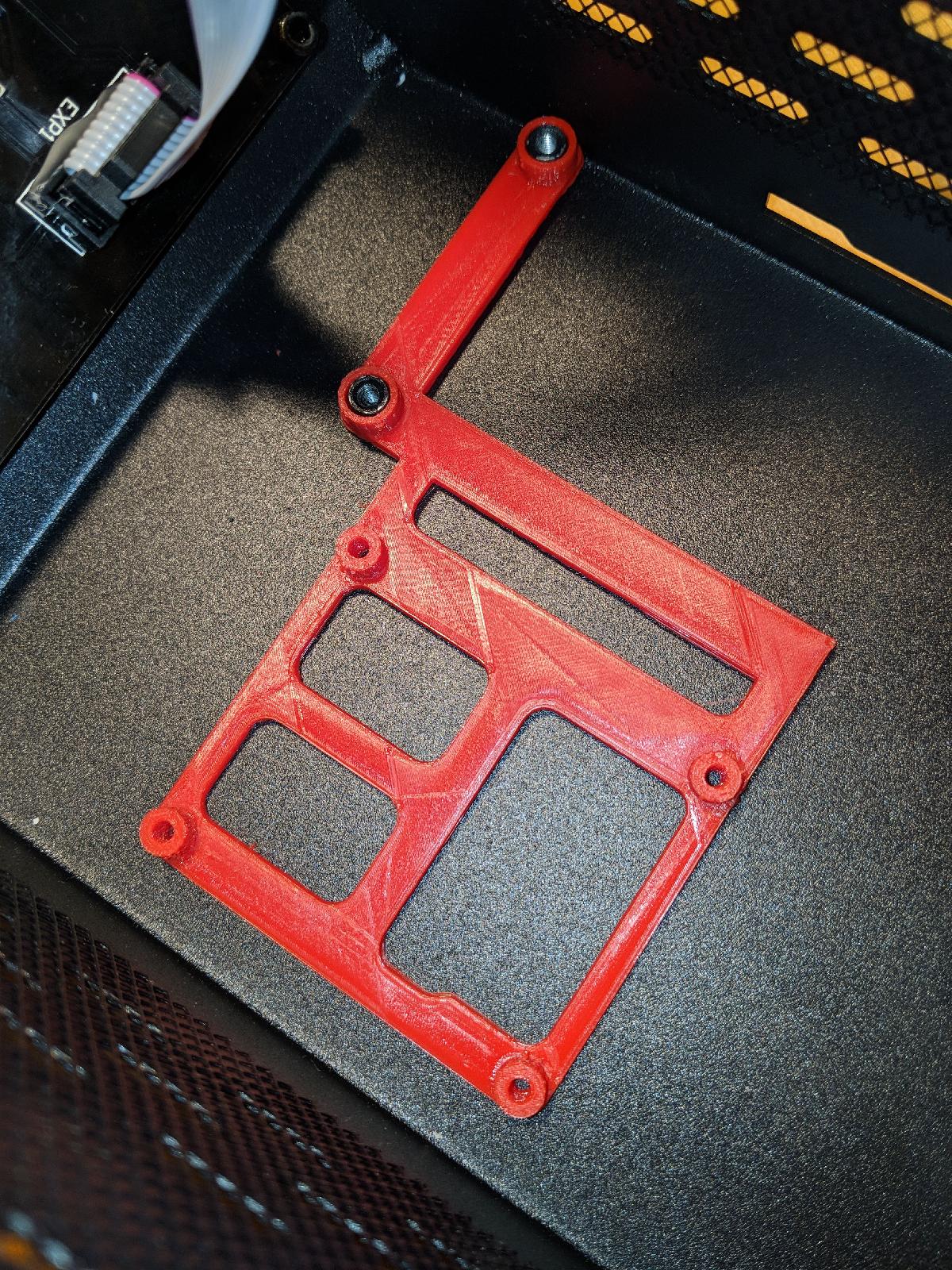

Suporte de montagem de MOSFET mais curto (Eixo Z 6mm) para Monoprice Maker Select V2.1, Cocoon Create, Wanhao i3

Peças para impressoras 3D

Se você ainda não tem uma máquina para imprimir este arquivo pode comprar uma impressora 3d aqui!

Você pode imprimir este modelo 3d com estes filamentos ou com estas resinas 3D.

Sobre o objeto 3D Suporte de montagem de MOSFET mais curto (Eixo Z 6mm) para Monoprice Maker Select V2.1, Cocoon Create, Wanhao i3

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

Suporte de montagem de MOSFET mais curto (Eixo Z 6mm) para Monoprice Maker Select V2.1, Cocoon Create, Wanhao i3 foi projetado para Impressora 3D. Remix do remix de patprint do remix de uwe999 do remix de rawlogic do suporte MOSFET para ser mais curto na dimensao Z de 8mm para 6mm. A razao pela qual eu remixei e porque 8mm e mais alto do que os espacadores originais na caixa de controle do maker select v2.1. (6.8mm, 7mm nos mais proximos, 7.34mm nos mais distantes. [sim, eles sao um pouco desiguais]) Uma peca de 8mm entao tem o efeito de elevar a placa de controle para que ela descanse no suporte impresso, de modo que o slot do cartao SD e o slot do cartao USB tenham um encaixe mais apertado e complicado. Eu especulo que os designers originais pretendiam isso para que o suporte fosse mantido sob tensao contra a placa de controle e firme, nao balancando. Isso teria sido tecnicamente funcional, mas eu sou detalhista sobre essas coisas, entao fiz minha propria versao de 6mm para que a placa de controle descanse na altura/nivel original, assim meu acesso a porta mini USB e ao slot do cartao MicroSD foi original e desimpedido. Eu cortei os 2mm superiores no TinkerCAD. O encaixe por friccao nos espacadores a mantem bem, e ha apenas < 1mm de folga de qualquer forma, alem de que a placa de controle so e movida raramente e nao vibra, etc. As dimensoes sao 7.05 cm por 10.92cm com altura de 0.6 cm. Impresso com altura de camada de 0.2mm, camadas adaptativas no Cura 3.2 ate 0.3, 50% de preenchimento e 3 camadas externas, e uma execucao de teste do Recurso de Alisamento do Cura, que resultou em uma superficie agradavel. Informacoes sobre a fiacao do MOSFET: http://3dprinterwiki.info/wiki/wanhao-duplicator-i3/di3-advanced-mods/heatbed-terminal-burning-fix-with-mosfet-board/
