suporte de montagem 1U para switch HP 1400 24g ProCurve

Peças de Reposição

Se você ainda não tem uma máquina para imprimir este arquivo pode comprar uma impressora 3d aqui!

Você pode imprimir este modelo 3d com estes filamentos ou com estas resinas 3D.

Sobre o objeto 3D suporte de montagem 1U para switch HP 1400 24g ProCurve

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

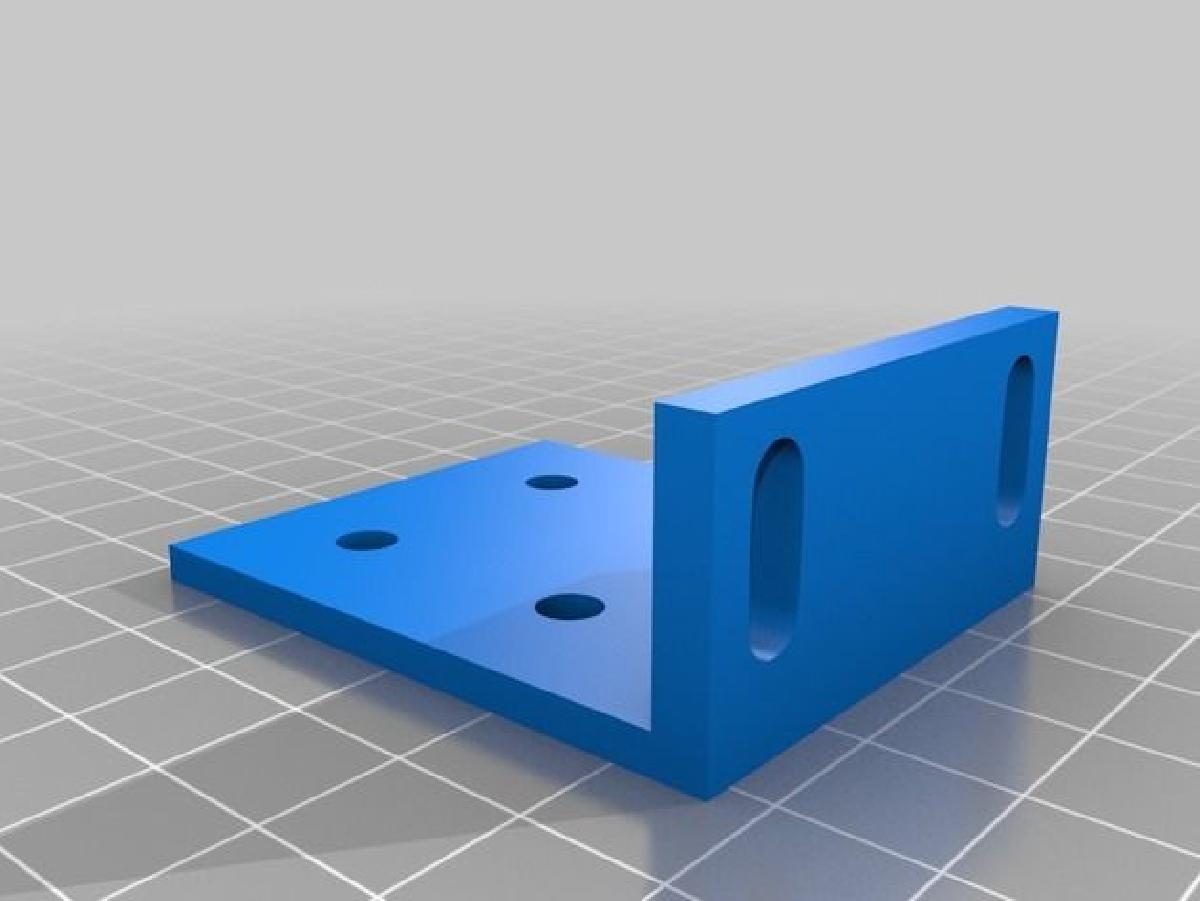

suporte de montagem 1U para switch HP 1400 24g ProCurve foi projetado para Impressora 3D. Construindo a partir do suporte que foi projetado pelo usuario rob0tuss1n, eu tive que ajustar o espacamento dos furos para caber este pequeno switch procurve. Eu comprei o procurve 1400 por $20 em um local de reciclagem. E gigabit, que era o que eu precisava, e tem um perfil muito pequeno (profundidade). Isso era necessario, pois estou apenas usando um painel de patch normal de 2U para tanto a fiacao quanto o switch, entao o switch precisava caber la.Acabei invertendo os suportes e fazendo o switch sobressair 1-2 polegadas para fornecer espaco na parte de tras para o cabo de alimentacao.O espacamento no modelo, se eu me lembro corretamente, era de 11mm do topo e da parte inferior ate os furos. 22mm entre os furos, tanto a esquerda quanto a direita e para cima e para baixo, e eu acredito que 20mm da frente do suporte ate o primeiro furo. (todas as distancias medidas a partir do centro dos furos.)O suporte de rob0tuss1n tinha um espacamento de 25mm entre os furos.Acabei usando parafusos 6x32 de 1/2 polegada como hardware de montagem para fixar o suporte ao lado do switch.O unico problema que tive foi que os furos do rack para os parafusos do rack estavam um pouco apertados, entao se eu fizesse uma versao 4, eu os faria 1mm mais largos. Os parafusos do rack funcionam bem agora, mas o fato de ser oval deveria significar que eu poderia ajustar enquanto montava. Nao posso com este suporte, pois o parafuso do rack se enterra no furo de montagem, tornando o movimento para a esquerda/direita impossivel. Os furos para montar o switch poderiam ser rebaixados tambem. Ah bem, esta muito bom o suficiente e nao e ruim para algumas horas de trabalho!EDIT, parece que nao consigo adicionar tags, pois o thingiverse esta com problemas e me dando mensagens de token expirado. ah bem
