Suporte de Hotend Original Creality e Resfriamento de Pecas com BLT e EZABL.

Peças para impressoras 3D

Se você ainda não tem uma máquina para imprimir este arquivo pode comprar uma impressora 3d aqui!

Você pode imprimir este modelo 3d com estes filamentos ou com estas resinas 3D.

Sobre o objeto 3D Suporte de Hotend Original Creality e Resfriamento de Pecas com BLT e EZABL.

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

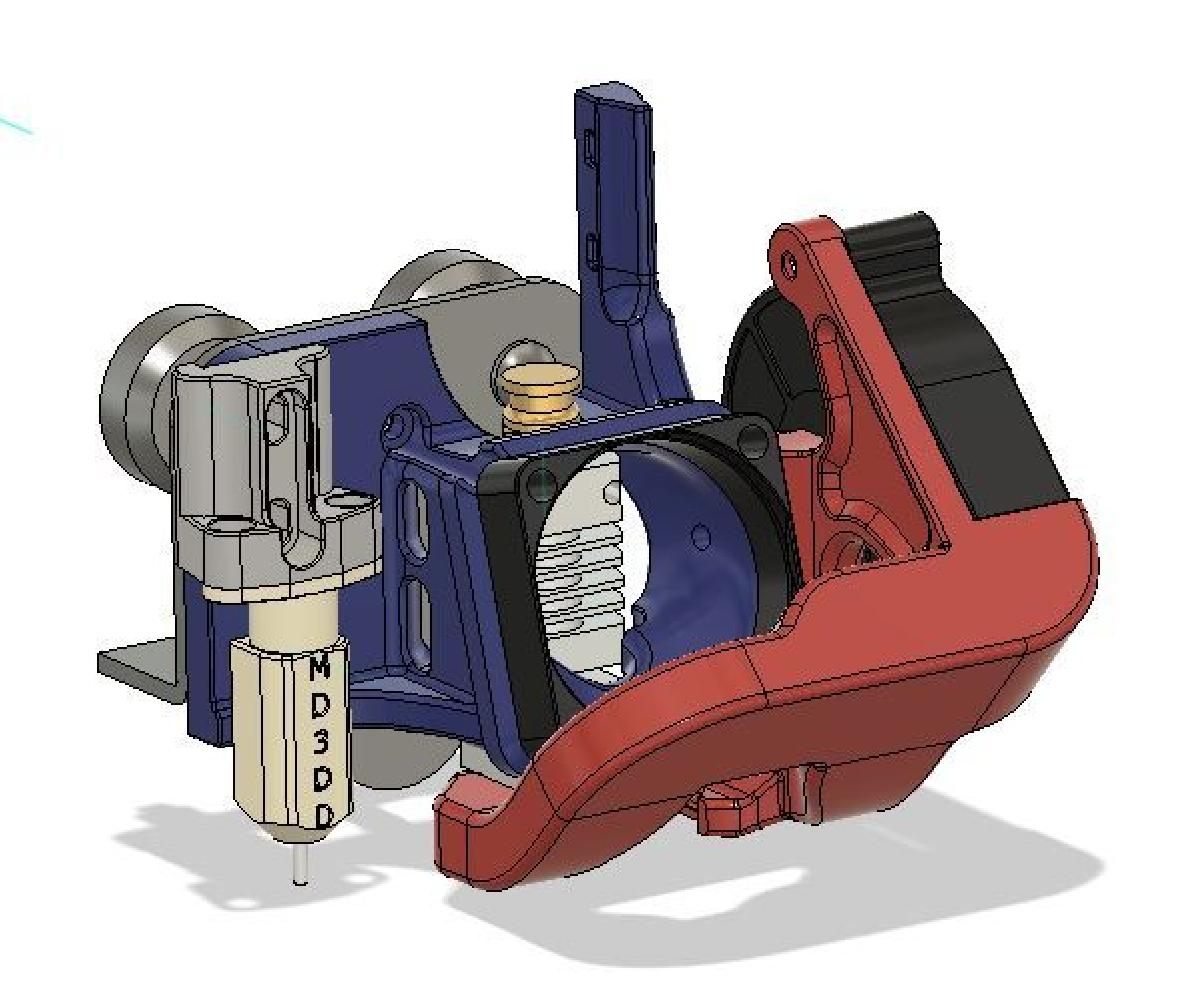

Suporte de Hotend Original Creality e Resfriamento de Pecas com BLT e EZABL. foi projetado para Impressora 3D. Esta e uma solucao de hotend e resfriamento de pecas para o hotend padrao da Creality ou MicroSwiss. O design do duto e baseado em uma solucao comprovada de resfriamento de pecas e faz uso eficaz de um ventilador 5015. O hotend e resfriado pelo ventilador padrao de 40mm. Nao ha necessidade de cortar roscas, pois reentrancias estao incluidas que aceitarao porcas M3, fornecendo uma ancora roscada para parafusos M3, dois dos quais sao necessarios para fixar o duto do hotend ao carro X. Dois mais fixam o suporte do BLTouch. Um unico parafuso M3 prende o duto de resfriamento de pecas ajustavel em altura no lugar, e um fixa o ventilador 5015 ao duto. Voce precisara de 3X M3x15mm para fixar o ventilador do hotend. Parafusos pequenos auto-perfurantes tambem funcionarao para isso. Para fixar a capa ao carro, 2X M3x10mm parafusos de cabeca de soquete. Para fixar o duto do ventilador a capa, 1X M3x10 ou 12mm parafuso de cabeca de soquete. Para fixar o ventilador ao duto, 1X M3x22mm parafuso de cabeca de soquete e uma unica arruela M3. Voce tambem precisara de 3X porcas M3 para se encaixar nas fendas para fornecer as roscas para os parafusos se fixarem. Deslocamento do BLTouch: X -41.24, Y -6.25. Deslocamento EZABL 18mm: X -47.15, Y -16.44. 28-10-18: Suporte EZABL 18mm adicionado. 3-11-18: Suportes ABL e HEDuct atualizados para corrigir algumas interferencias menores. 21-11-18: Atualizacao importante tanto para o duto quanto para a capa do hotend. O fluxo de ar agora foi otimizado usando analise CFD para melhorar o resfriamento das pecas e muito menos derramamento de fluxo de ar do hotend para a peca. Um segundo fixador de duto foi adicionado para abordar preocupacoes sobre a estabilidade do duto. 26-11-18: Versao revisada do duto do hotend carregada apos a omissao de um corte de alivio para a porca da roda inferior ser notada por um usuario. Pedimos desculpas por qualquer inconveniente. 28-11-18: Suporte EZABL revisado adicionado para superar uma interferencia com o novo duto. Pedimos desculpas por qualquer inconveniente. 14-12-18: Confira https://www.thingiverse.com/thing:3279582 se voce precisar de um suporte para uma sonda ABL de 12mm. 4-1-19: Um duto revisado foi carregado para resolver uma interferencia com a parte inferior do carro X. 7-1-19: Duto V4 carregado para resolver um problema com uma parede fina. 10-02-19 V3 do duto do hotend carregado para resolver os buracos de parafuso do ventilador de 40mm ausentes. Pedimos desculpas. 11-3-19: Revisao da capa e do duto para acomodar o hotend Microswiss com um pouco mais de folga, mais ajuste vertical do duto e montagem melhorada do duto com dois parafusos. 13-3-19: V2 da capa revisada e carregada para resolver uma interferencia com o BLTouch. 1/5/19: Uma capa revisada foi carregada com espaco para o hotend MicroSwiss. Tambem ha um duto revisado com dois pontos de montagem para o ventilador 5015 em resposta a solicitacoes. A saliencia ligeiramente estranha no raio do duto tambem foi eliminada, mas nao mostrada nas imagens. 8/6/19: Adicionei um adaptador para que os usuarios que preferem um ventilador de hotend de 40 x 40 x 20mm nao se sintam excluidos. :) 29/6/19: O adaptador 4020 foi corrigido para permitir o movimento total do duto de resfriamento de pecas.
