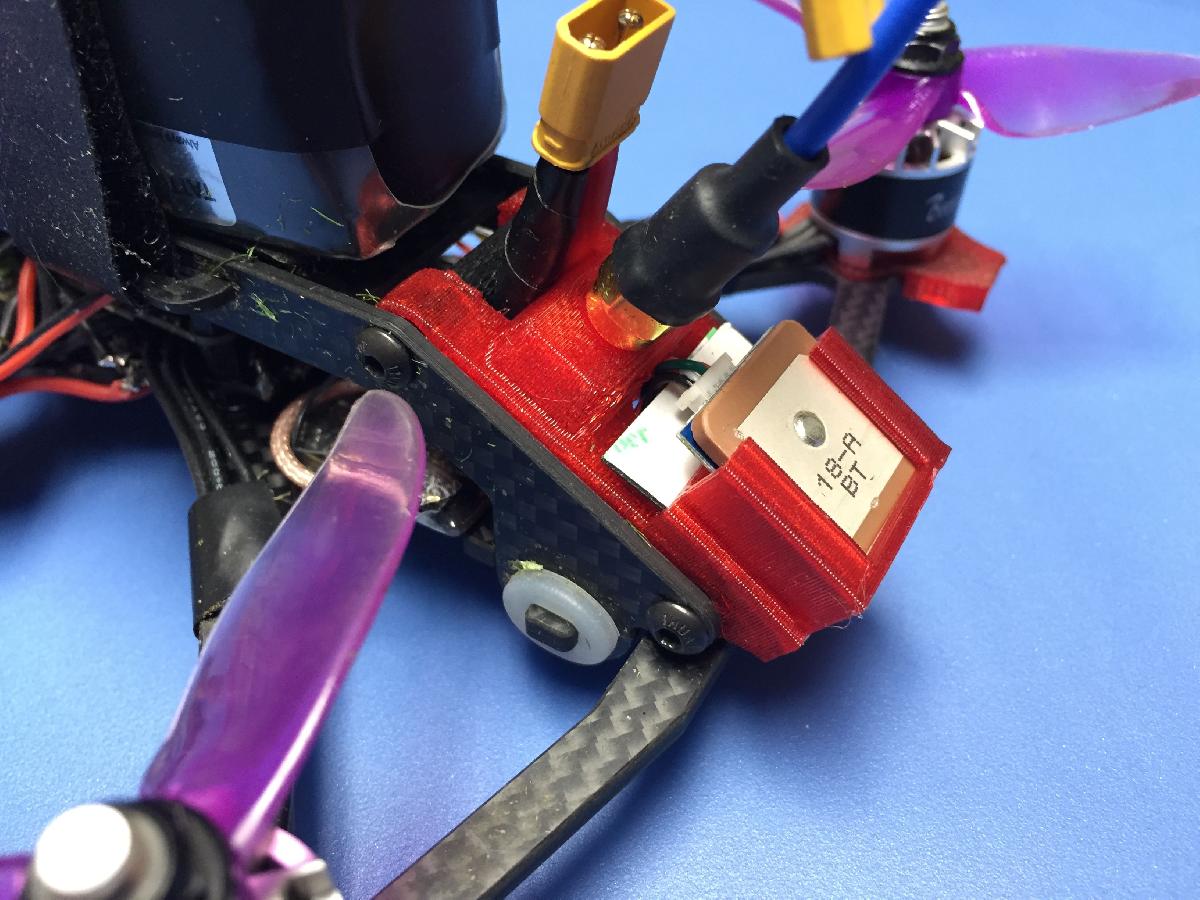

Suporte de GPS VTX AcroBrat (Hex e Unify Pro) com slot para absorvedor EMI 3M

Música

Se você ainda não tem uma máquina para imprimir este arquivo pode comprar uma impressora 3d aqui!

Você pode imprimir este modelo 3d com estes filamentos ou com estas resinas 3D.

Sobre o objeto 3D Suporte de GPS VTX AcroBrat (Hex e Unify Pro) com slot para absorvedor EMI 3M

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

Suporte de GPS VTX AcroBrat (Hex e Unify Pro) com slot para absorvedor EMI 3M foi projetado para Impressora 3D. Suporte para GPS AcroBrat (para BN-180) e VTX SMA (versoes de porca hexagonal e TBS Unify). Tambem possui furos para tubos de antena RX. Nenhum suporte necessario. Imprima usando altura de camada de 0,3 mm. Atualizacao: 17/09/2018 - Apos testar este suporte, prefiro o suporte para bateria Lipo, pois a bateria serve como um escudo EMI para bloquear a interferencia eletronica. Com este suporte, leva mais tempo para obter o fixo de GPS, pois acho que o GPS esta muito proximo do FC/RX/VTX. Posso conseguir alguma fita de cobre ou absorvedor EMI 3M para ver se ajuda a bloquear a interferencia EMI. Atualizacao: 22/09/2018 Atualizei o design para incluir um slot para absorvedor EMI 3M. Com o absorvedor EMI 3M, agora consigo obter o fixo de GPS muito rapidamente com mais de 10+ GPS. Eu consegui o absorvedor EMI 3M na Amazon. $6,41 por 5 pacotes de 2 polegadas por 2 polegadas. Eles funcionam incrivelmente bem bloqueando a interferencia EMI e sao muito melhores do que o papel aluminio. Basta corta-lo no tamanho e inseri-lo no slot sob o GPS. Eu uso 2 camadas. Atualizacao: 18/11/2018 - Agora recomendo usar o modulo GPS BN-220 em vez do BN-180. O BN-220 e ligeiramente maior, mas pode travar em mais GPS de forma melhor e mais rapida. O BN-220 tambem possui memoria que permite alterar e salvar configuracoes como velocidade da porta. Tambem recomendo usar o suporte Lipo em vez do suporte de cauda. Aqui esta um link para um suporte Lipo para BN-220. 11/12/2018 - adicionei uma versao para BN-220. Se voce usar o suporte de cauda, e util usar uma antena VTX mais longa, como a VAS Ion V2, para manter a antena VTX longe do GPS.
