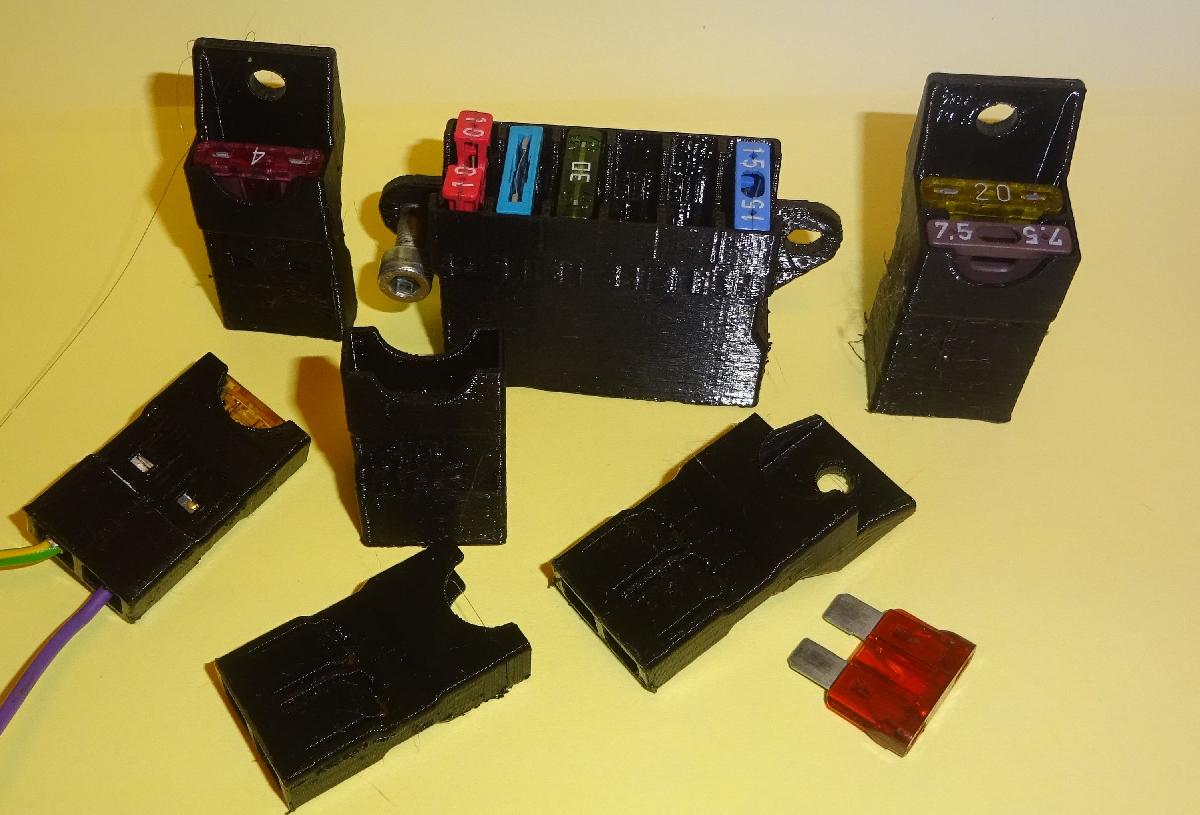

Suporte de fusivel tipo lamina 1,2 + 6 vias

Automotivo

Se você ainda não tem uma máquina para imprimir este arquivo pode comprar uma impressora 3d aqui!

Você pode imprimir este modelo 3d com estes filamentos ou com estas resinas 3D.

Sobre o objeto 3D Suporte de fusivel tipo lamina 1,2 + 6 vias

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

Suporte de fusivel tipo lamina 1,2 + 6 vias foi projetado para Impressora 3D. Caixas de fusiveis de lamina para receptaculos de lamina 6.3 e fusiveis de lamina para automoveis (ATO / Littelfuse) Para aplicacoes eletricas automotivas ou de motocicletas de ate 33 Volts. Impresso com PETG XT 3D Fila. ABS ou Nylon tambem podem funcionar, mas nao PLA 3D Fila, pois nao e elastico e resistente ao calor o suficiente. Tipo 1: 1 via para receptaculos de lamina com isolamento plastico ate uma secao transversal de fio de 2,5 mm2 e receptaculos planos sem isolamento DIN 46340 T1-T4 com ou sem lingua de travamento ate 4 mm2. Tipo 2: 1 via para receptaculos de lamina com isolamento plastico ate uma secao transversal de fio de 2,5 mm2 e receptaculos planos sem isolamento DIN 46340 T1-T4 sem lingua de travamento ate 4 mm2. Com terminal de parafuso M5 Tipo 3: 1 via para receptaculos de lamina sem isolamento DIN 46340 T1-T4 com trava de bloqueio ate 6 mm2. Tipo 4: 1 via para receptaculos de lamina sem isolamento DIN 46340 T1-T4 com trava de bloqueio ate 6 mm2. Com terminal de parafuso M5 Tipo 5: 2 vias para receptaculos de lamina sem isolamento DIN 46340 T1-T4 com trava de bloqueio ate 6 mm2. Com terminal de parafuso M5 Tipo 6: 6 vias para receptaculos de lamina sem isolamento DIN 46340 T1-T4 com trava de bloqueio ate 6 mm2. Com 2 terminais de parafuso M5, distancia de 60 mm.
