Suporte de extrusora de acionamento direto para Ender 3, CR 10

Acessórios para impressoras 3D

Se você ainda não tem uma máquina para imprimir este arquivo pode comprar uma impressora 3d aqui!

Você pode imprimir este modelo 3d com estes filamentos ou com estas resinas 3D.

Sobre o objeto 3D Suporte de extrusora de acionamento direto para Ender 3, CR 10

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

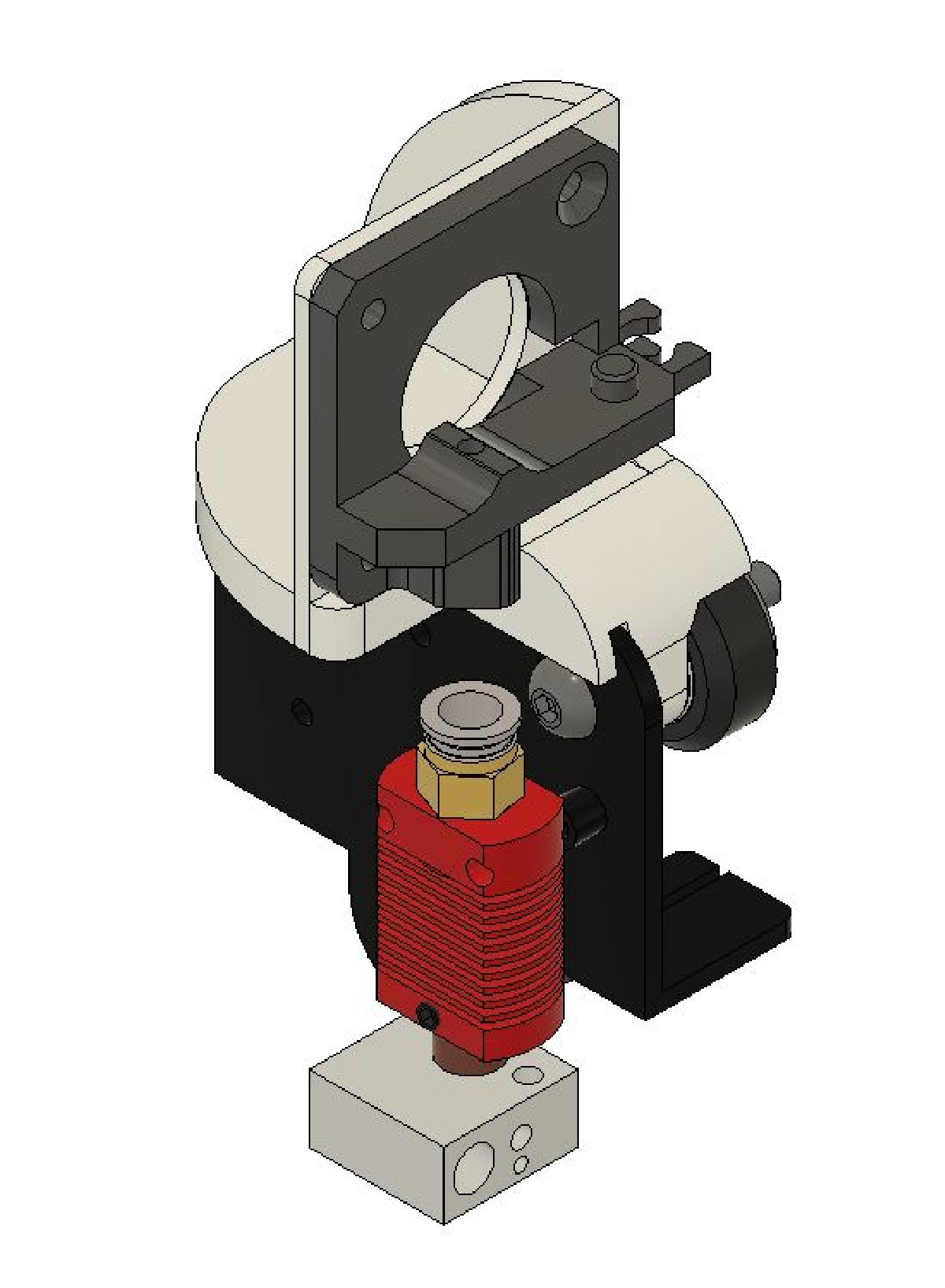

Suporte de extrusora de acionamento direto para Ender 3, CR 10 foi projetado para Impressora 3D. Eu projetei este suporte/adaptador Direct Drive para minha Ender3, mas ele pode ser usado em outras impressoras 3D Creality com placa X-carriage semelhante e Original / Extrusora de aluminio ou ( estilo CR-10S PRO) Extrusora de engrenagem dupla com: Small / Acoplador grande.Tentei deixar o motor o mais proximo possivel do centro do carro, certificando-me de que o motor nao estivesse saindo muito, o que afetaria negativamente a area de impressao. Por causa disso, voce nao perdera espaco de impressao em nenhuma direcao, para que possa ter movimento X, Y e Z completo sem quaisquer restricoes. (por exemplo, 235, 235, 250 para Ender3)Ele e montado com encaixe de pressao nos espacadores das rodas da polia V-Slot e fica na placa do carro X com uma ranhura para maior estabilidade.Voce nao tera que alterar nada na impressora ou no firmware para poder usar este suporte. Mas voce precisara de um cabo extension para o motor de passo, pois os cabos originais nao sao longos o suficiente para cobrir toda a amplitude de movimento.Isso nao interferira com Hero Me Gen 4 (image, Gen 5?), ou Bullseye (image) duto do ventilador, mas para o Bullseye, voce precisara cortar um pouco do suporte do cabo, como visto na imagem.(Se voce acha que esta montagem estaria no caminho de outro modelo que voce usa ou gostaria de usar, compartilhe o link dela e eu verificarei para voce.)Se voce estiver usando o suporte Creality BLTouch, voce pode escolher entre duas opcoes:Use o design ligeiramente enfraquecido, feito para caber entre a placa de carro X e o suporte BLTouch, ouCorte a parte superior de 5-6 mm do suporte, para nao interferir na parte impressa(Pessoalmente, cortei o meu, pois e apenas uma peca de aco e a parte superior dela nao tem nenhum uso real alem de chegar ao topo da placa da carruagem para a aparencia)O design e otimizado para:Bico: 0,4Largura da linha: 0,48Altura da camada: 0,2Deve usar suporte para a montagem!Usei Wall Line Count of 8, que provavelmente nao e necessario, mas nao imprima com menos de 4!Adicionado motor de passo Adaptador de corrente de cabos. Use-o entre o motor de passo e a extrusora ou no final do motor de passo.Feedbacks sao sempre bem-vindos.

Baixar

O arquivo chamado "Suporte de extrusora de acionamento direto para Ender 3, CR-10" é um design de suporte/adaptador para impressoras 3D Creality, especialmente para a Ender 3. A intenção do design é permitir uma configuração de acionamento direto, posicionando o motor o mais próximo possível do centro do carro para maximizar a área de impressão.

Este suporte é compatível com a placa X-carriage de várias impressoras Creality e pode ser usado com extrusoras de engrenagem dupla equipadas com pequenos ou grandes acopladores. Não requer nenhuma alteração na impressora ou no firmware para ser usado. No entanto, um cabo de extensão será necessário, pois os cabos originais não são longos o suficiente para cobrir toda a amplitude de movimento do carro X.

O design permite a montagem completa no carro X e não perderá espaço de impressão em nenhuma direção. Isso significa que os movimentos X, Y e Z da impressora não ficarão restritos (por exemplo, 235, 235, 250 para Ender 3).

Além disso, este suporte é compatível com o "Hero Me Gen 4" e "Bullseye". No entanto, para o Bullseye, um pouco do suporte do cabo precisará ser cortado. Se houver outras configurações que possam interferir no suporte, os usuários são incentivados a compartilhar o link para verificação e possível adaptação.

Para aqueles que usam a montagem "Creality BLTouch", existem duas opções: usar o design ligeiramente enfraquecido feito para caber entre a placa de carro X e o suporte BLTouch, ou cortar a parte superior do suporte em 5-6 mm para não interferir na peça impressa.

As especificações recomendadas para a impressão do suporte são um bico de 0,4, uma largura de linha de 0,48 e uma altura de camada de 0,2. Além disso, o design requer o uso de suportes durante a impressão.

O suporte de extrusora também inclui um adaptador de corrente de cabos para o motor de passo, que pode ser usado entre o motor de passo e a extrusora ou no final do motor de passo.

Finalmente, o autor incentiva o feedback dos usuários para melhor desenvolver e aprimorar o design.
