Suporte de estabilizador Sapphire Plus + BFPTouch

Ferramentas

Se você ainda não tem uma máquina para imprimir este arquivo pode comprar uma impressora 3d aqui!

Você pode imprimir este modelo 3d com estes filamentos ou com estas resinas 3D.

Sobre o objeto 3D Suporte de estabilizador Sapphire Plus + BFPTouch

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

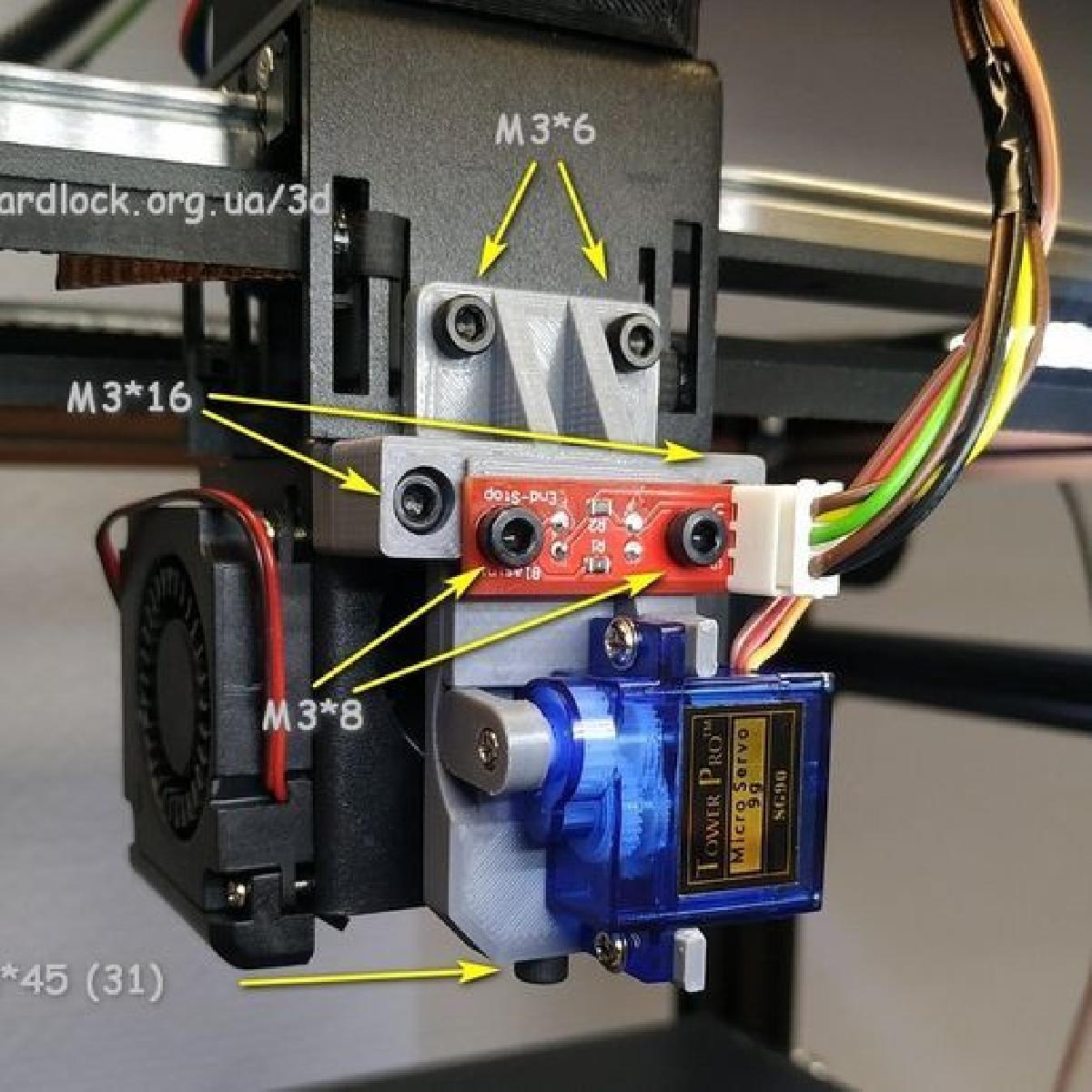

Suporte de estabilizador Sapphire Plus + BFPTouch foi projetado para Impressora 3D. Remixado de https://www.thingiverse.com/thing:4242961 e https://www.thingiverse.com/thing:4879032 A ideia de fixar a carcaca no Sapphire Plus v1.1 ja existia ha tempos. Vi uma otima solucao com a montagem do sensor 3D Touch (https://www.thingiverse.com/thing:4242961) e decidi adaptar essa montagem para o BFPTouch, pois ele e mais longo e nao cabe nessa montagem. Tambem otimizei um pouco a impressao da montagem. O fato e que ela imprime com uma quantidade excessiva de suportes, e isso nao me agradou, entao dividi a montagem em 2 partes (a principal, que sera solida com o sensor, e uma espacadora) (veja a foto). O BFPTouch (https://www.thingiverse.com/thing:4879032) quase nao teve mudancas, exceto que removi furos desnecessarios na parte superior e "afundei" ele na montagem da carcaca. No braco do sensor, alterei o furo para o parafuso, agora e 2,5mm e deve ter a rosca M3x0,5. Como teste, usei um parafuso M3x45 DIN912 (com rosca parcial), cortado para 31mm. Tambem encurtei a molinha de uma caneta esferografica no local, para que nao ficasse muito rigida e sua forca fosse suficiente para que o teste e o braco nao ficassem presos na carcaca. O restante e como no BFPTouch original. Devido ao fato de que a carcaca do sensor ficou afundada na montagem da carcaca, e necessario montar o sensor apos a instalacao da montagem na carcaca, pois os parafusos de fixacao ficam abaixo do sensor optico (veja a foto). Portanto, primeiro perfuramos (d2.5), cortamos a rosca M3x0,5 (como descrito na montagem original), fixamos com parafusos M3x6 (superiores) e M3x16 (inferiores). Somente apos isso e que podemos montar o sensor. Inserimos o braco no lugar, instalamos o sensor optico e o fixamos com dois parafusos M3x8. Apos isso, podemos apertar o parafuso de teste e instalar o servo. A partir dai, tudo como no BFPTouch original. Os offsets obtidos: x_offset: 2.0 - deveria ser cerca de 0, mas aparentemente prendi torto))) y_offset: -39.7 - normal z_offset: 0.7 Teste de precisao no klipper: // PROBE_ACCURACY em X:150.000 Y:100.000 Z:2.877 (amostras=10 retracao=2.000 velocidade=5.0 velocidade_de_levante=5.0) // teste em 150.000,100.000 e z=0.903750 // teste em 150.000,100.000 e z=0.903750 // teste em 150.000,100.000 e z=0.902500 // teste em 150.000,100.000 e z=0.902500 // teste em 150.000,100.000 e z=0.902500 // teste em 150.000,100.000 e z=0.901250 // teste em 150.000,100.000 e z=0.901250 // teste em 150.000,100.000 e z=0.901250 // teste em 150.000,100.000 e z=0.901250 // teste em 150.000,100.000 e z=0.901250 // resultados de precisao do teste: maximo 0.903750, minimo 0.901250, intervalo 0.002500, media 0.902125, mediana 0.901875, desvio padrao 0.000976 Impressao feita na Two Trees Sapphire plus v1.1 Material: PETG XT 3D Fila Espessura da camada: 0,1mm
