Suporte de eletronicos de quadcopter (controlador de voo, modulo de potencia, receptor)
Veículos R/C
Se você ainda não tem uma máquina para imprimir este arquivo pode comprar uma impressora 3d aqui!
Você pode imprimir este modelo 3d com estes filamentos ou com estas resinas 3D.
Sobre o objeto 3D Suporte de eletronicos de quadcopter (controlador de voo, modulo de potencia, receptor)
Este é um arquivo desenvolvido e projetado com ferramenta CAD.
Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

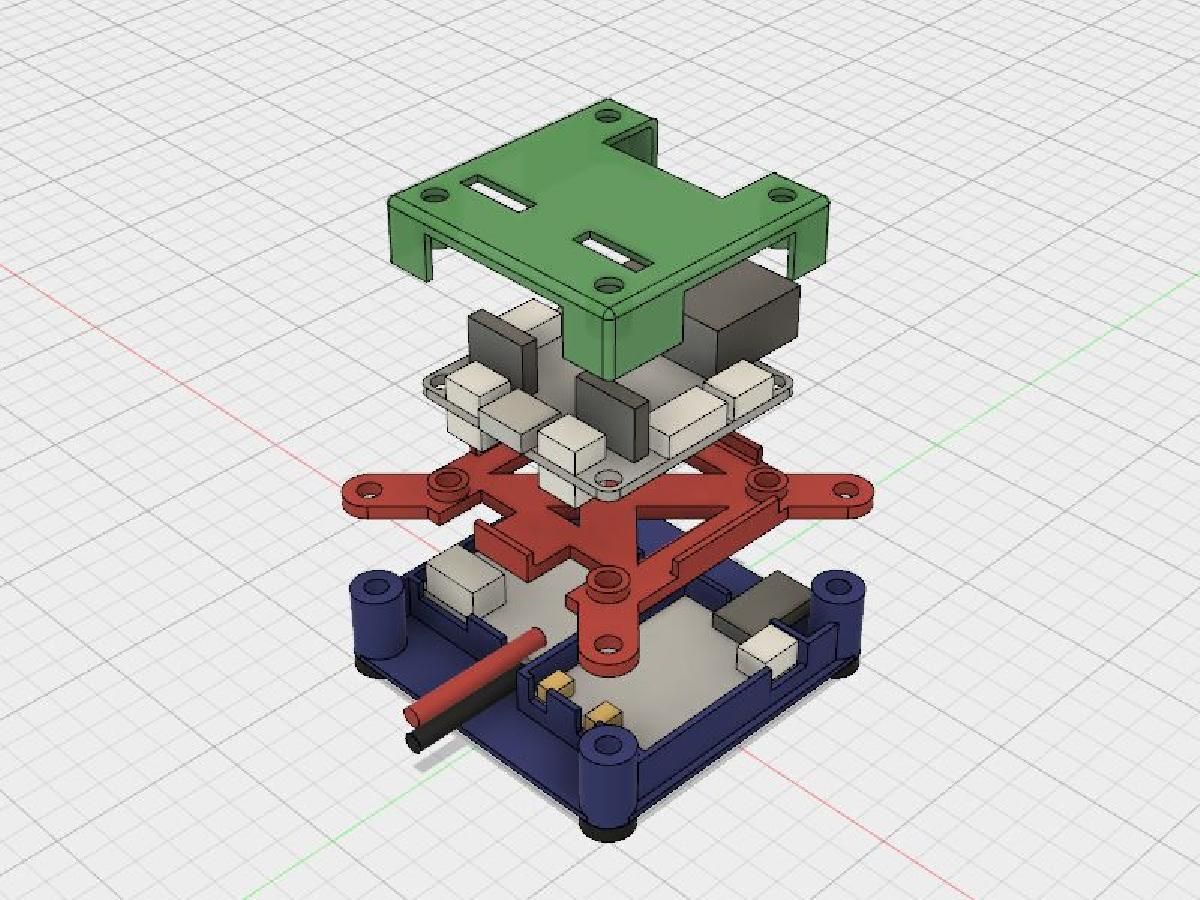

Suporte de eletronicos de quadcopter (controlador de voo, modulo de potencia, receptor) foi projetado para Impressora 3D. Esta e a minha tentativa de criar um suporte de montagem para a parte eletronica do meu quadricoptero. O objetivo do design era acomodar o controlador de voo, o receptor e o modulo de potencia, e encaixar tudo no centro de uma pequena estrutura F330.Ha tres coisas:fc_base: parte inferior que segura o modulo de potencia BEC e o receptor FrSky. Montado na placa base do copter (furos de montagem de 50mm). Usei porcas adicionais como espacadores para que uma cinta de bateria se encaixasse embaixo.fc_mount: parte do meio que segura o controlador de voo (tambem adapta de furos de montagem de 50mm para 30mm)fc_cover: parte superior que cobre e fixa o controlador de vooAqui estao os links para as partes eletronicas que usei:Controlador de Voo NAZE32 F3Receptor FrSky X4R-SBModulo de potencia APM com BECEu o montei em uma Estrutura F330 furando buracos para parafusos de nylon na placa inferior.Esta coisa esta em progresso. Tudo parece se encaixar bem, mas provavelmente ha espaco para mais melhorias.
