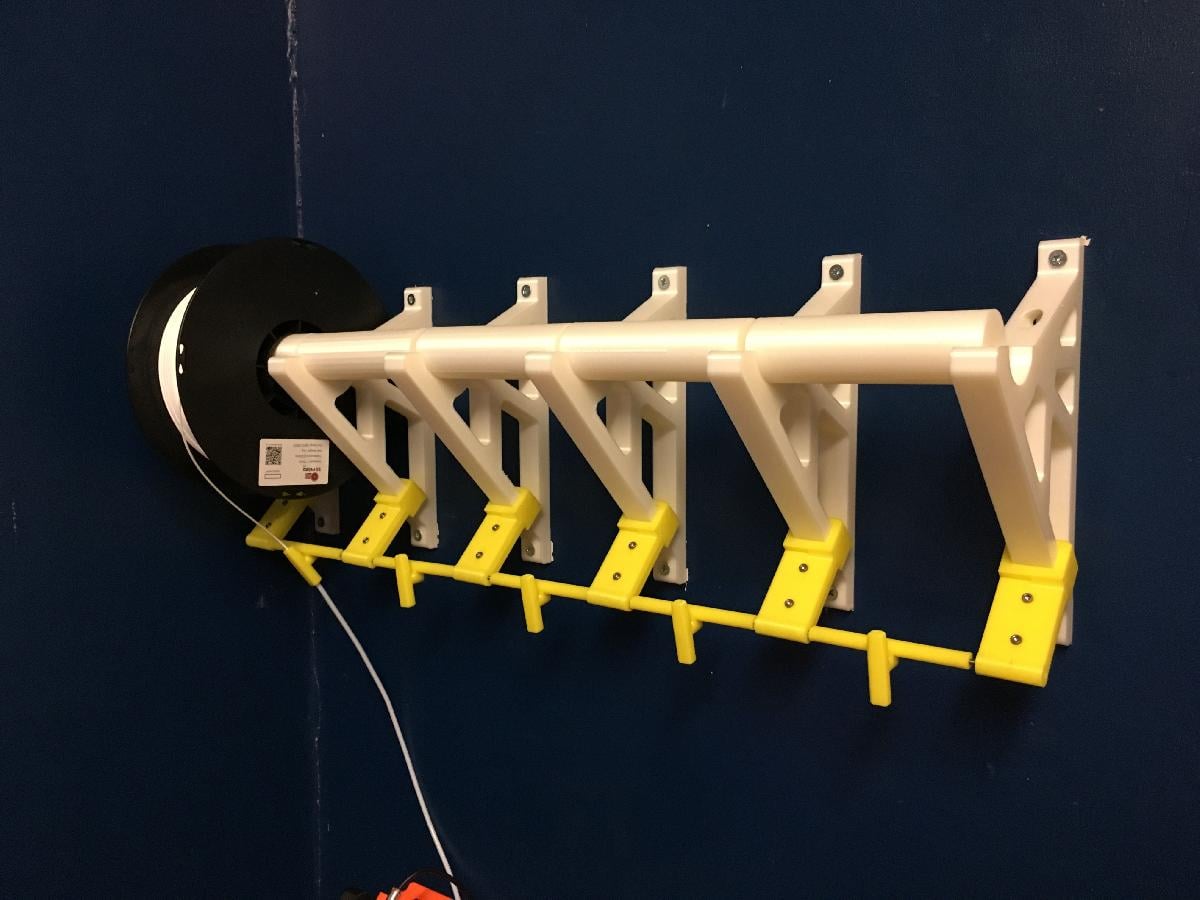

Suporte de Carretel de Montagem na Parede Prusa MMU2
Acessórios para impressoras 3D
Se você ainda não tem uma máquina para imprimir este arquivo pode comprar uma impressora 3d aqui!
Você pode imprimir este modelo 3d com estes filamentos ou com estas resinas 3D.
Sobre o objeto 3D Suporte de Carretel de Montagem na Parede Prusa MMU2
Este é um arquivo desenvolvido e projetado com ferramenta CAD.
Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.
Suporte de Carretel de Montagem na Parede Prusa MMU2 foi projetado para Impressora 3D. Atualizacao #3 05.09.2019 - Para uma solucao mais nova usando este suporte veja Minha versao de um suporte de carretel montado na parede para o Prusa i3 Mk3 com unidade MMU2. Eu so tinha tres criterios para este design - 1) deve ser totalmente impresso em 3D 2) deve ser robusto e 3) deve funcionar. Imprima seis suportes de filamento, gire para ficar plano na cama. Dois cabem em uma cama Mk3. Imprima cinco carreteis de filamento, imprima verticalmente. Imprima seis pares de guia de filamento superior e inferior, gire a borda plana para a cama. Imprima cinco conjuntos de eixo de guia de filamento e guia de filamento. O eixo de guia de filamento e o guia de filamento foram reformulados do suporte de carretel montado na parede PRUSA MMU2 por ad_lamy. Estou seguindo a ideia dele de inserir tubos de PTFE de 150mm de comprimento em cada guia de filamento para permitir que o filamento saia do PTFE quando empurrado para tras (nao mostrado nas imagens). Tambem requer - 10 unidades de M3 x 20 Tampa de Soquete de Aco Inoxidavel (extremidades dos eixos de guia de filamento) 12 unidades de M3 Porca Completa de Aco Inoxidavel (grampos de guia de filamento) 12 unidades de M3 x 10 Tampa de Soquete de Aco Inoxidavel (grampos de guia de filamento) Buchas e parafusos conforme necessario. Atualizacao 23-10-2018 - Adicionado eixo de guia de filamento 10mm mais curto e carretel de filamento. Use estes em vez dos padroes, que permitirao uma reducao de 10mm na largura de cada compartimento de carretel, reduzindo assim a largura total de toda a montagem. O tamanho padrao tem suportes a 125mm de centros, a versao reduzida esta a 115mm de centros. A largura total da versao padrao completa e ~650mm, a versao mais curta ~600mm. Cada compartimento de carretel padrao suportara carreteis de ate 105mm de largura, a versao mais curta permite ate 95mm. Atualizacao #2 23-10-2018 - O usuario ElmoC gentilmente forneceu dois guias de perfuracao imprimiveis para ajudar com o espacamento correto dos suportes de parede, um para cada versao de largura.
