Suporte de Caneta para Converter CNC Laser em Plotter de Caneta/Desenho
Arte
Se você ainda não tem uma máquina para imprimir este arquivo pode comprar uma impressora 3d aqui!
Você pode imprimir este modelo 3d com estes filamentos ou com estas resinas 3D.
Sobre o objeto 3D Suporte de Caneta para Converter CNC Laser em Plotter de Caneta/Desenho
Este é um arquivo desenvolvido e projetado com ferramenta CAD.
Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

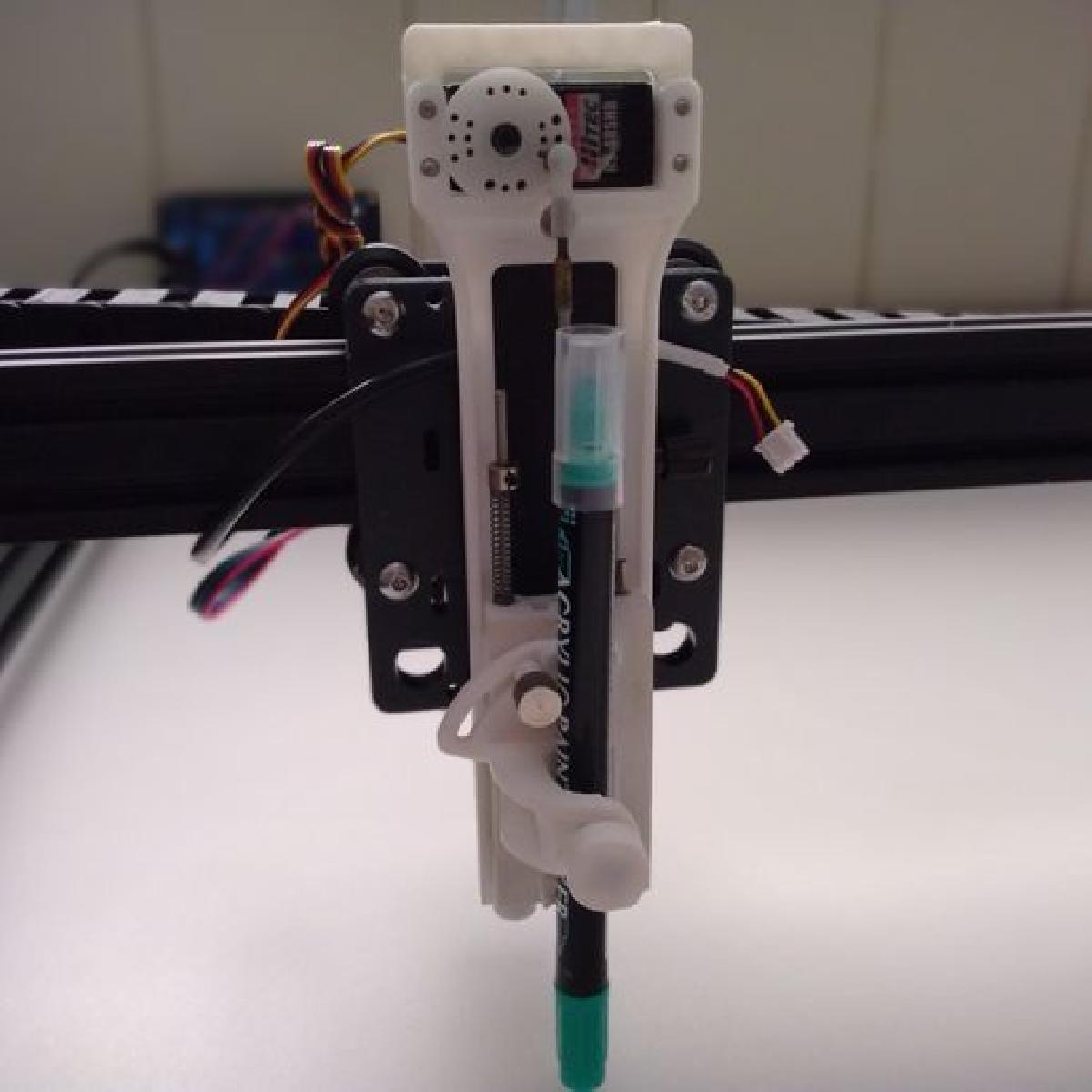

Suporte de Caneta para Converter CNC Laser em Plotter de Caneta/Desenho foi projetado para Impressora 3D. Isso inclui os arquivos STL para um suporte de caneta usando um servomotor de tamanho padrao para converter um laser CNC (YunLee ou generico chines) em um plotter de caneta. O STL do suporte da caneta foi revisado do estilo C-clamp para um loop completo, como visto na foto posterior. O suporte da caneta desliza nas duas hastes de 3/32" fixadas a base. A secao traseira do suporte da caneta (suporte) tem buchas de tubo de latao nas elevacoes. A montagem e levantada com uma haste/fio com uma coleira de bloqueio (nao visivel). A mola na haste mais longa e de uma caneta esferografica e e ajustavel com outra coleira de bloqueio. Usei buchas de latao porque tinha o tubo em maos. No entanto, acho que funcionaria bem com as hastes deslizando no plastico. De qualquer forma, ha um processo de tentativa e erro para obter um bom ajuste que tambem deslize livremente. O mecanismo da caneta deve descer sob seu proprio peso. O suporte da caneta tem um corte para permitir um angulo de ate 45°. O parafuso de pressao que eu tinha em maos. O espacador esta nos arquivos STL. O parafuso que segura a caneta e um parafuso aleatorio 6-32 epoxi no botao incluido nos arquivos STL (2 tamanhos). O botao tem um recesso quadrado para a cabeca do parafuso e epoxi. Observe que se voce usar canetas/marcadores de diametros diferentes no mesmo desenho, precisara usar calcos para manter a ponta na mesma posicao no eixo Y. Imprima alguns tamanhos em um "V" (120°), por exemplo, 2mm, 2.5mm, com uma aba na parte superior para mante-lo no lugar ate que o suporte seja apertado. Este projeto requer uma versao do GRBL que habilite a operacao do servomotor em lugar do laser, usando um Arduino + escudo CNC no lugar dos controladores YunLee, que usam chips ARM. Existem algumas opcoes de GRBL para controlar a caneta para cima e para baixo. Estou usando esta que funciona com a extensao Gcodetools do Inkscape: https://github.com/bdring/Grbl_Pen_Servo Encontrei isso neste tutorial detalhado do Instructable: https://www.instructables.com/How-to-Control-a-Servo-Using-GRBL/ Estou usando a versao mais recente do Inkscape, 1.3.2.
