Suporte de camera Mini FPV FuriBee F03 AIO para drones mini Furibee F36, JJRC H36 ou Eachine E010 Tiny Whoop.

DIY

Se você ainda não tem uma máquina para imprimir este arquivo pode comprar uma impressora 3d aqui!

Você pode imprimir este modelo 3d com estes filamentos ou com estas resinas 3D.

Sobre o objeto 3D Suporte de camera Mini FPV FuriBee F03 AIO para drones mini Furibee F36, JJRC H36 ou Eachine E010 Tiny Whoop.

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

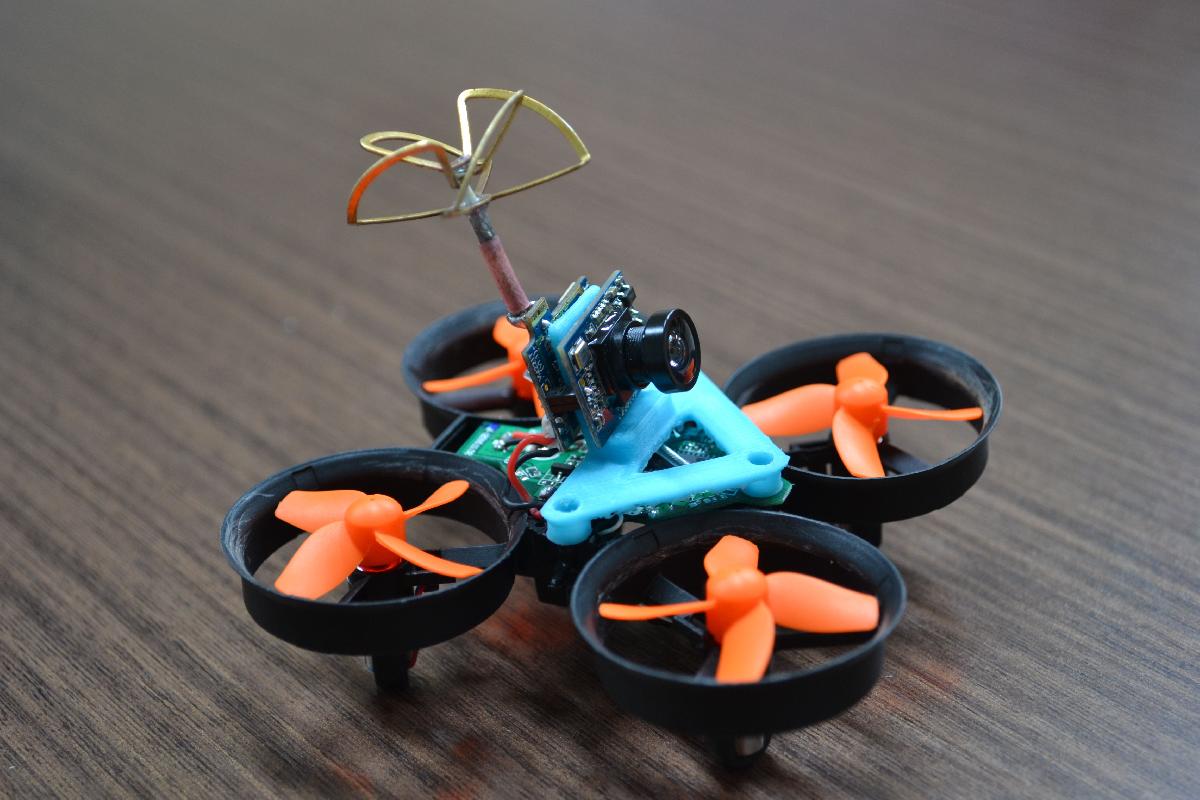

Suporte de camera Mini FPV FuriBee F03 AIO para drones mini Furibee F36, JJRC H36 ou Eachine E010 Tiny Whoop. foi projetado para Impressora 3D. Eu desenvolvi este suporte em Solid Works para a camera Furibee F03 AIO Mini FPV. Esta montagem da camera se encaixa no mini drone F36 FuriBee, Eachine E010 ou JJRC H36, modelos que nao vem com camera FPV. Com este suporte voce pode encaixar a camera em cima, porque as 2 placas eletronicas da camera Furibee F03 formam um sanduiche, e nao precisa de cola para fixa-lo. O Suporte foi feito para que a camera ficasse inclinada em 15 graus. Estou disponibilizando os arquivos de impressao STL e os arquivos Gcode para a impressora ANET A8. Voce so precisa comprar 2 parafusos para fixar o suporte, porque 1 ja vem com o drone. Eu fiz este suporte com material ABS, voce pode fazer com PLA 3D Fila, mas precisa de outras configuracoes de temperatura da Base e do bocal. Eu desenvolvi 2 versoes de suporte REV1 e REV2, REV1 tem o diametro da cabeca do parafuso menor, e a base para o sanduiche da camera e maior. REV2 aumentei o diametro da cabeca dos parafusos, e a base mais baixa para o sanduiche da camera. Veja as fotos para entendermelhor. Meus testes de impressao foram feitos usando bocal de 0,4 mm e 0,8 mm para espessura da casca. Este projeto e valido apenas para o modelo de camera FuriBee F03 AIO Mini FPV. Temperatura do bico 230 graus Celsius, temperatura da cama 105 graus Celsius. Espero que este projeto ajude a todos.

Baixar

O arquivo descrito é um modelo 3D para impressão em impressoras 3D, projetado especificamente para suportar a câmera FuriBee F03 AIO Mini FPV em drones mini como os modelos FuriBee F36, Eachine E010 e JJRC H36, que não possuem câmera integrada. A criação desse suporte foi realizada no software SolidWorks, visando facilitar a instalação da câmera de forma prática e eficiente.

### Características do Suporte
- **Design Funcional**: O suporte permite que a câmera se encaixe em uma configuração tipo "sanduíche", onde as placas eletrônicas da câmera são fixadas entre duas partes do suporte, eliminando a necessidade de cola e oferecendo maior estabilidade.
- **Inclinação**: A inclinação de 15 graus foi projetada para proporcionar um melhor ângulo de visão durante o voo, otimizando a experiência de FPV (First Person View).
- **Facilidade de Montagem**: Apenas dois parafusos são necessários para fixar o suporte, sendo que um parafuso já faz parte do kit do drone, o que diminui a quantidade de peças adicionais necessárias.

### Versões do Suporte
Duas versões do suporte foram criadas:
- **REV1**: Possui um diâmetro menor na cabeça do parafuso e uma base maior para o sanduíche da câmera.
- **REV2**: Apresenta um diâmetro maior na cabeça do parafuso e uma base mais baixa, possibilitando um ajuste mais preciso e possivelmente um visual mais aerodinâmico.

### Materiais e Configurações para Impressão
O autor sugere o uso de ABS para imprimir o suporte, mas menciona que o PLA pode ser uma alternativa viável, embora exija ajustes nas temperaturas de impressão:
- **Temperatura do Bico**: 230°C
- **Temperatura da Cama**: 105°C
- **Bicos**: Os testes foram realizados com bocais de 0,4 mm e 0,8 mm, variando a espessura da casca.

### Disponibilidade
Os arquivos estão disponíveis nos formatos STL (para impressão) e G-code (especificamente para a impressora ANET A8), facilitando o uso direto pelos interessados. O autor expressa o desejo de que este projeto possa beneficiar outros entusiastas de drones que desejam integrar a câmera FuriBee F03 AIO Mini FPV em seus equipamentos.

Essa descrição detalha a utilidade e a função do suporte, proporcionando a potenciais usuários informações valiosas para a impressão e montagem da peça em seus drones.
