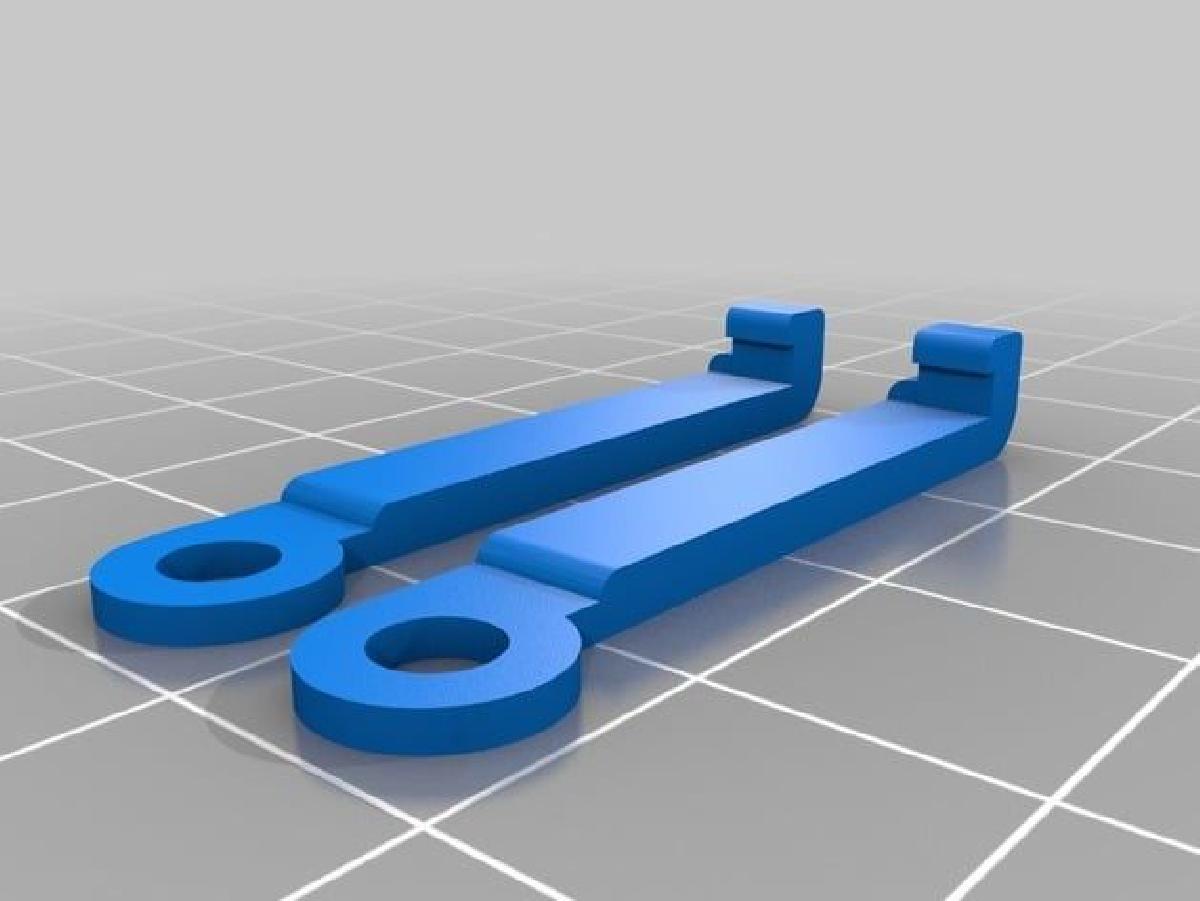

Suporte de cabo flexivel do Virtual Boy

Jogos eletrônicos

Se você ainda não tem uma máquina para imprimir este arquivo pode comprar uma impressora 3d aqui!

Você pode imprimir este modelo 3d com estes filamentos ou com estas resinas 3D.

Sobre o objeto 3D Suporte de cabo flexivel do Virtual Boy

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

Suporte de cabo flexivel do Virtual Boy foi projetado para Impressora 3D. Esta peca ajuda a reparar displays do virtual boy com mau funcionamento causados pela ma adesao do cabo de fita do display. Este nao e meu design, veio do projeto de desmontagem do virtual boy do Ben Heck Show aqui: Eu o modifiquei para que ele escale corretamente em unidades metricas. Sinto que ele pertence aqui ao lado de todas as outras otimas pecas de reparo do virtual boy. O suporte e instalado sobre onde o cabo se conecta a PCB e e fixado no lugar usando o parafuso existente na montagem do display. Depois de usar calor e seus polegares para ajustar o cabo de fita de volta ao contato com a PCB, use esta peca junto com um pouco de espuma fina entre ela e o cabo para ajudar a manter o cabo no lugar. Tive que usar uma lima para reduzir ligeiramente a largura da peca oposta ao furo do parafuso, para que ela coubesse entre a PCB e a carcaca. Ela e mantida apenas por friccao, entao limar demais pode fazer com que nao se encaixe bem. Eu so testei durante a noite, mas parece estavel ate agora. As tentativas de reparo usando apenas calor falharam rapidamente no meu caso. O metodo do forno nao me deu uma solucao confiavel a longo prazo, entao espero que isso ajude. Levei varias tentativas para conseguir um display estavel depois de usar esta peca. Acho que a chave e um pouco de sorte e experimentacao para alinhar o cabo corretamente, e depois usar esta peca para ajudar a mante-lo alinhado. Nao acredito que esse problema seja puramente adesao do cabo de fita a PCB, acho que devido a perda de adesao, os pinos tambem perdem o alinhamento. De lado a lado ou por rotacao. Uma dica lateral, decidi usar uma quantidade muito pequena de cola quente para fixar os deslizadores de IPD e foco no lugar, para que nao possam ser movidos mais. Sinto que este e um passo importante, porque usar este design de cabo em uma parte movel e provavelmente uma razao pela qual esses falharam com tanta frequencia. Acredito que e sabio fazer com que essas partes nao se movam mais. Nao acho que os ajustes de IPD ou foco realmente importassem tanto assim de qualquer maneira.
