Suporte de Bobina Modular V2 para extrusao V Slot 2080

Ferramentas

Se você ainda não tem uma máquina para imprimir este arquivo pode comprar uma impressora 3d aqui!

Você pode imprimir este modelo 3d com estes filamentos ou com estas resinas 3D.

Sobre o objeto 3D Suporte de Bobina Modular V2 para extrusao V Slot 2080

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

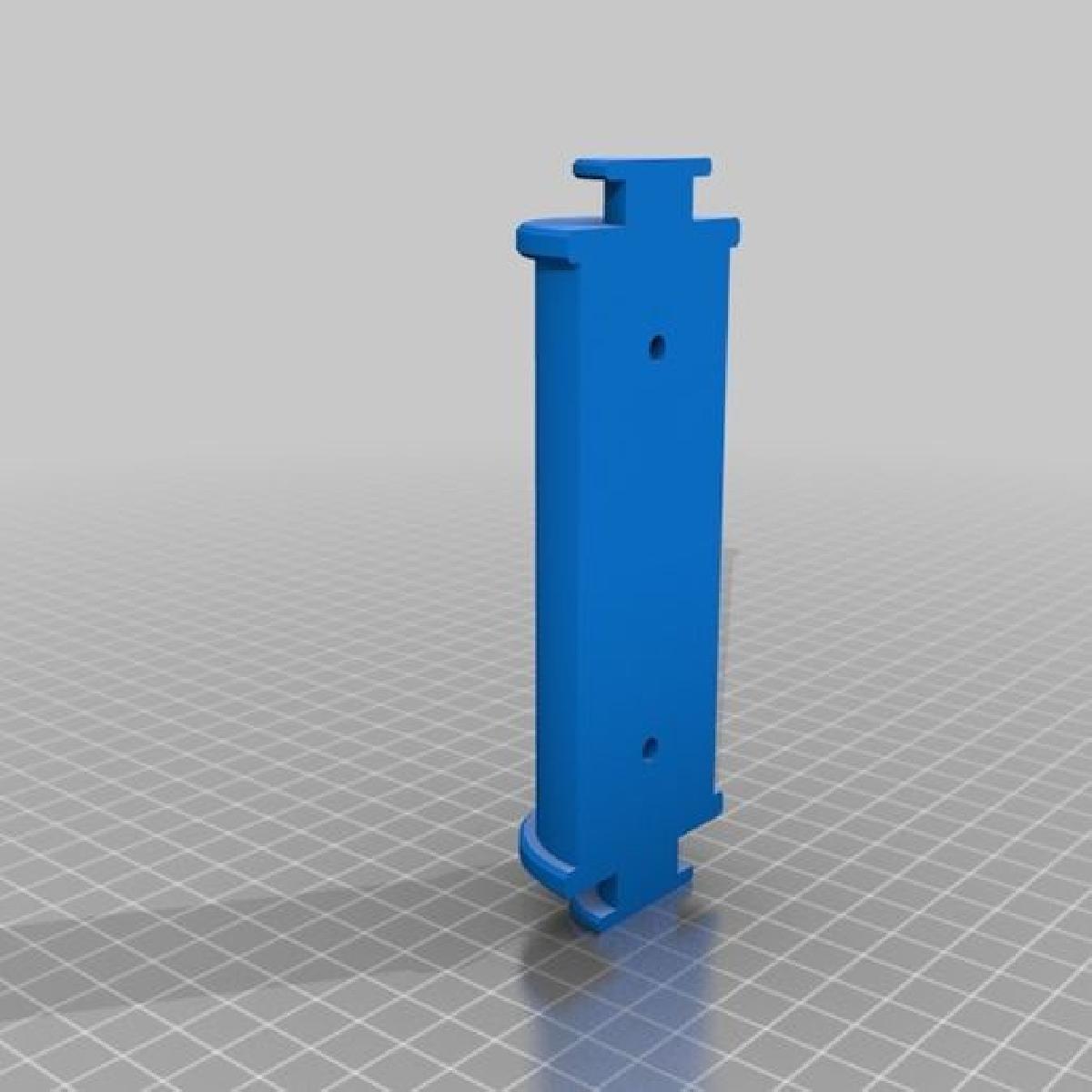

Suporte de Bobina Modular V2 para extrusao V Slot 2080 foi projetado para Impressora 3D. TEVO Black Widow: Suporte para bobina para extrusao V-slot 2080 com rodas de rolamento Nota: Nao hesite em me deixar uma pequena gorjeta se voce gostar do design. Isso me ajuda a pagar o filamento que desperdicio ao imprimir prototipos. #### O que imprimir: - 1 de cada pe - 2 porcas deslizantes por pe - 2 aneis - 2 suportes (qualquer versao ou tamanho) Existem 2 versoes do suporte, distribuidas em 2 tamanhos (76 e 100 mm): - V2: para ser usado com parafusos padrao de cabeca hexagonal - V3: para ser usado com uma barra roscada ao longo. #### Hardware adicional: Para montar o suporte V2: - 2 parafusos M4 de 20 mm - 2 porcas de Nylon M4 Para montar o suporte V3: - 4 parafusos M3 de 12 mm - 4 porcas de Nylon M3 Para fixar o suporte aos pes: - 2 rodas de rolamento 8x22x7 (608ZZ) - 2 parafusos de cabeca hexagonal M8 de 35 mm - 2 porcas M8 - 2 arruelas M8 Para fixar tudo a extrusao: - 2 parafusos M4 de 10 mm - 2 "porcas deslizantes" impressas Para pe intermediario: - 1 parafuso de cabeca hexagonal M8 de 50 mm - 1 porca M8 #### Notas de Lancamento: - 2017-02-20: Adicionada uma versao "sem rolamento" do suporte, projetada por Jari Tulilahti (http://www.thingiverse.com/jartza/about) - 2017-01-25: Adicionada uma versao para extrusao Vslot 2060 - 2016-11-03: Adicionada uma versao "reta". Nova versao dos pes para usar uma "porca deslizante" impressa (para facilitar o movimento ao longo da extrusao). Adicionada uma versao cilindrica para pessoas que desejam usar uma longa barra roscada. - 2016-10-27: Primeiro lancamento
