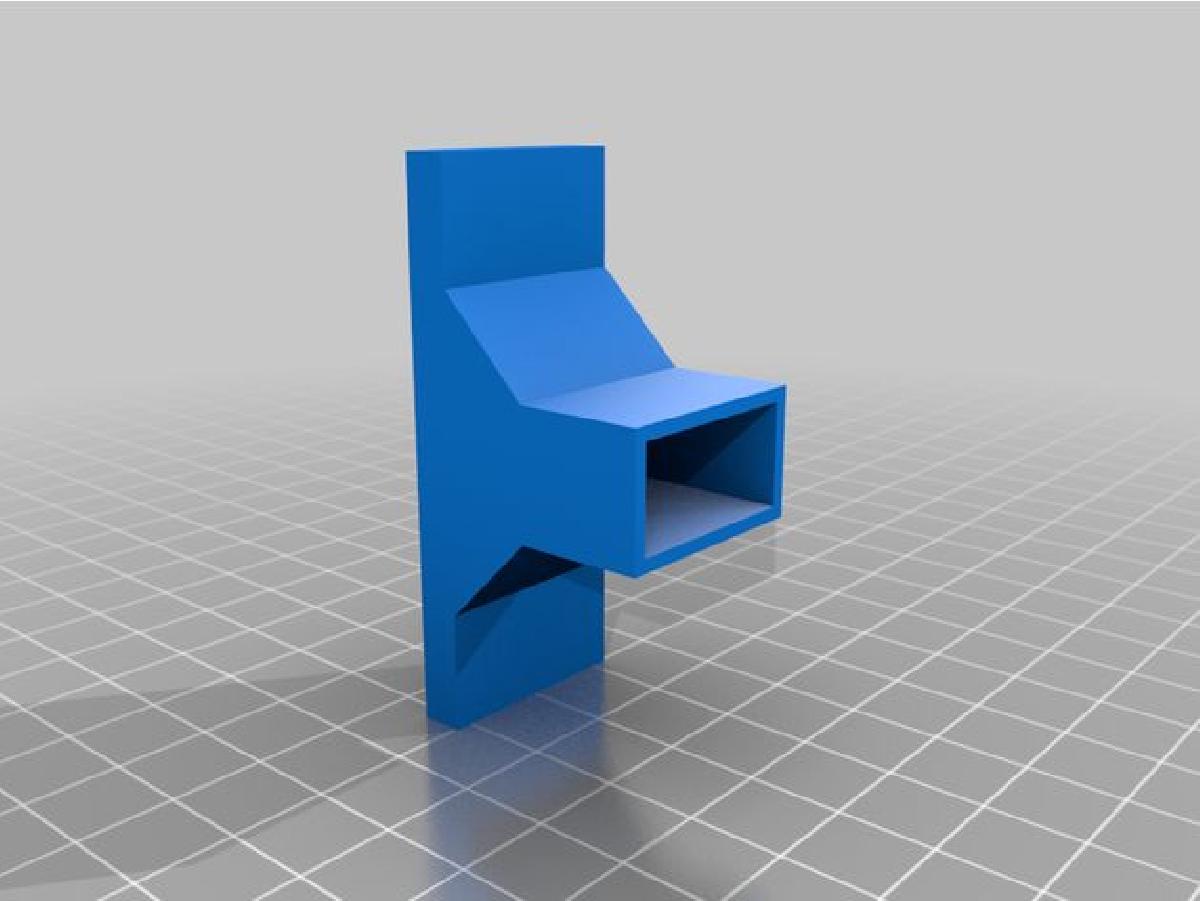

Suporte de bobina GST

Acessórios para impressoras 3D

Se você ainda não tem uma máquina para imprimir este arquivo pode comprar uma impressora 3d aqui!

Você pode imprimir este modelo 3d com estes filamentos ou com estas resinas 3D.

Sobre o objeto 3D Suporte de bobina GST

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

Suporte de bobina GST foi projetado para Impressora 3D. Suporte para bobinas GST. Configuracao: Material: O que voce quiser. Eu utilizei PLA 3D Fila. Bico (bico): 0,4mm Altura da camada: 0,2mm Espessura da parede: 0,8mm Espessura da base e parte superior: 0,6mm Preenchimento: 30% E alto porque tem que suportar mais de 1kg. Mas voce pode colocar o preenchimento que preferir. Eu me certifiquei de que durasse por muito tempo. Suportes: Nao. Plataforma de adesao: Nao. Mas se voce tiver problemas de adesao com o material que utiliza, pode adiciona-la. Materiais extras: 2 Rolamentos de 22mm de diametro exterior e 8mm de diametro interior. Que girem suavemente. 1 Tubo de 8mm de diametro de pelo menos 10cm. Eu utilizei uma vara rosqueada de 8mm. Nao e necessario colar nada. A base das tampas deve entrar com um pouco de forca. O furo interior ja esta calculado para que as patas entrem. Nao colocar offset.

Baixar

O modelo 3D intitulado "Suporte de bobina GST" é uma solução prática e funcional para armazenar bobinas de filamento de forma organizada e acessível, especialmente para impressoras 3D. Abaixo, vamos explorar os principais aspectos e detalhes que envolvem a impressão e montagem desse suporte.

### Descrição do Modelo
O Suporte de Bobina GST é projetado para acomodar bobinas de filamento GST, garantindo que as bobinas girem livremente durante o uso. O modelo é robusto, permitindo suportar mais de 1 kg, o que é essencial para garantir a estabilidade durante a impressão.

### Configuração para Impressão 3D
- **Material**: O autor sugere o uso de PLA, um plástico amplamente utilizado na impressão 3D devido à sua facilidade de uso e baixo custo. Entretanto, é indicado que o usuário escolha o material que melhor atende às suas necessidades.
- **Bico (Nozzle)**: Um bico de 0,4 mm é recomendado, que é o tamanho padrão para muitas impressoras 3D e é adequado para a maioria dos projetos.
- **Altura da Camada (Layer Height)**: Uma altura de camada de 0,2 mm é sugerida, equilibrando qualidade e velocidade de impressão.
- **Espessura da Parede (Shell Thickness)**: Uma espessura de parede de 0,8 mm proporciona uma construção sólida e durável.
- **Espessura da Base e Parte Superior (Bottom and Top Thickness)**: Uma espessura de 0,6 mm ajuda a garantir a integridade estrutural das partes superior e inferior do suporte.
- **Preenchimento (Infill)**: O autor utiliza um preenchimento de 30%, que é considerado alto e necessário para a resistência do modelo. No entanto, a escolha do percentual pode variar conforme a necessidade do usuário.
- **Suportes (Support)**: O modelo é projetado sem a necessidade de suportes, o que simplifica o processo de impressão.
- **Plataforma de Adesão (Platform Adhesion)**: Não é necessário utilizar, a menos que o usuário tenha problemas com a adesão do material na mesa de impressão.

### Materiais Extras Necessários
Além do modelo impresso, são necessários alguns componentes adicionais:
- **Rolamentos**: Dois rolamentos de 22 mm de diâmetro externo e 8 mm de diâmetro interno são necessários para permitir o giro suave das bobinas.
- **Tubo**: Um tubo com diâmetro de 8 mm e pelo menos 10 cm de comprimento é utilizado para a montagem do suporte. O autor menciona que uma barra roscada de 8 mm foi utilizada.

### Montagem e Instruções Finais
A montagem do suporte é simples, pois não requer colagem. As tampas encaixam-se na base com um pouco de força, e o design já considera o furo interno para facilitar a inserção das "patas". Importante ressaltar que não se deve aplicar offset nas dimensões, garantindo assim um encaixe perfeito.

### Conclusão
O Suporte de Bobina GST apresenta-se como uma ótima adição para quem utiliza impressoras 3D, proporcionando uma solução funcional e durável para o armazenamento e uso de bobinas de filamento. Ao seguir as especificações de impressão e considerar os materiais complementares, o usuário poderá obter um suporte que atende a todas as suas necessidades, garantindo uma experiência melhor no uso da impressora 3D.
