Suporte de bateria flexível com mola integrada

Eletrônica

Se você ainda não tem uma máquina para imprimir este arquivo pode comprar uma impressora 3d aqui!

Você pode imprimir este modelo 3d com estes filamentos ou com estas resinas 3D.

Sobre o objeto 3D Suporte de bateria flexível com mola integrada

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

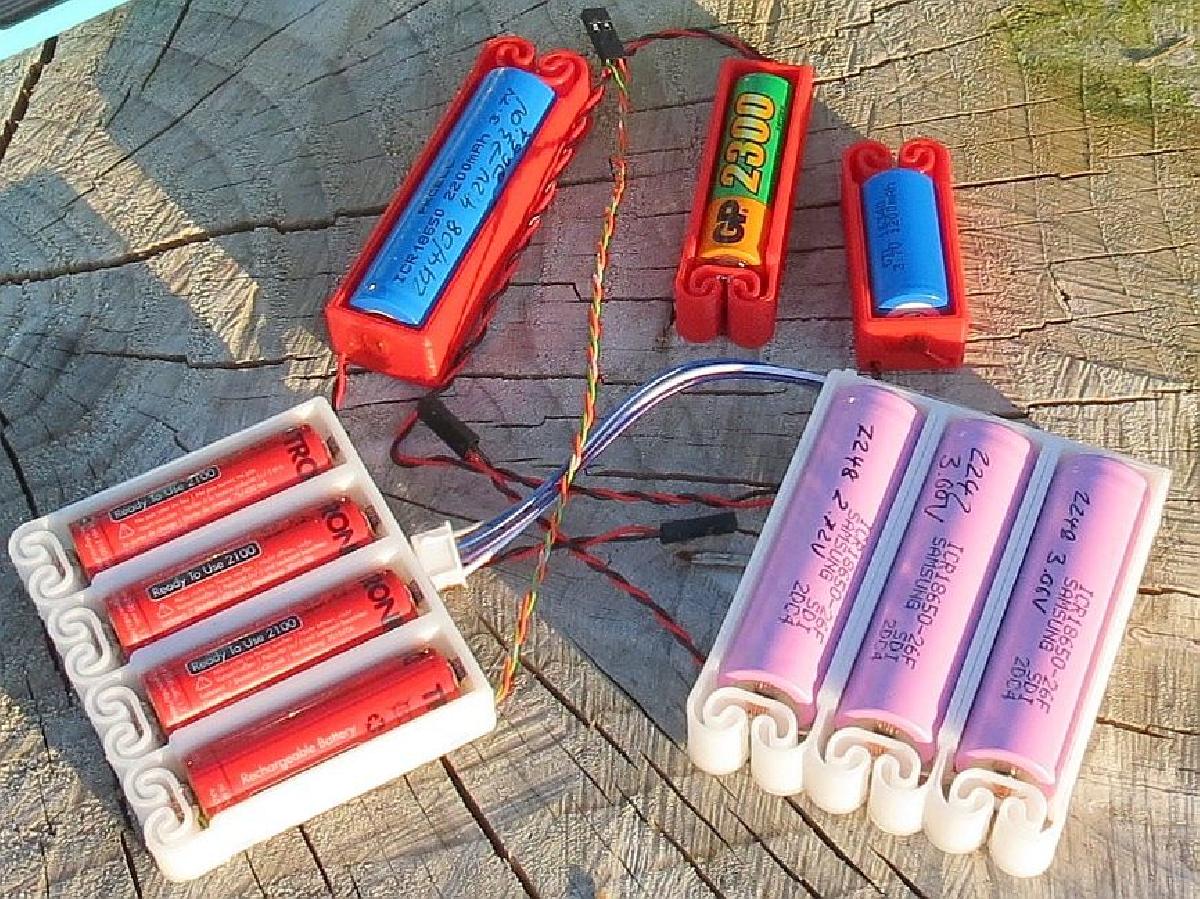

Suporte de bateria flexível com mola integrada foi projetado para Impressora 3D. Para meus projetos eletronicos, eu frequentemente preciso de suportes de bateria de varios tamanhos e para diferentes numeros de celulas: celulas unicas, multiplas celulas em paralelo ou em serie, ou celulas do tipo li-ion em serie com conectores para carregamento balanceado entre as celulas. Entao, o projeto aqui foi gerar suportes de bateria totalmente parametrizados e imprimiveis para celulas cilindricas de tamanho e numero arbitrarios. O desafio adicional para mim foi fazer com que a bateria ficasse firmemente no suporte sem o uso da mola metalica que geralmente e encontrada no polo negativo. Neste design, a mola metalica e substituida por uma estrutura impressa flexivel e enrolada, que pressiona os contatos firmemente contra a bateria. Essa mola de plastico se flexiona cerca de 1 - 2 mm, que e exatamente o que e necessario para inserir e remover as celulas com conforto. Os contatos para os polos positivo e negativo podem ser facilmente feitos com algumas voltas das extremidades nao isoladas dos fios de conexao. Cada compartimento da bateria contem varias aberturas para o exterior, assim como para os compartimentos vizinhos, atraves das quais os fios de conexao podem ser passados para facil configuracao de pacotes de baterias em paralelo, serie ou serie balanceada. Alem disso, na parte inferior do case, ha canais de fios longitudinais e transversais, que podem ser usados para passar fios para fora do case. Dado que a mola de plastico impressa precisa ser flexivel, o ABS e o material preferido aqui. Alem disso, uso uma especie de "lama de ABS" (mistura de ABS e acetona) para cobrir e isolar a parte externa exposta dos conectores de polo. Alem do arquivo fonte SCAD, adicionei arquivos STL para 1/2/3/4 celulas do tipo AA, AAA, 18650 (Li-Ion), assim como versoes de celula unica para 18650P (Li-Ion protegido), CR123A (tambem conhecido como 16340) e C (este ainda nao foi testado, pois nao tenho nenhuma celula tipo C por aqui). Claro, voce tambem pode usar esses suportes de bateria sem nenhuma fiacao para servir como cases de bateria, para carregar suas baterias reservas. Mas para isso, voce tambem deve dar uma olhada nos meus tampoes de bateria... Atualizacao 2014-09-17: A pedido do usuario wohenzhuce, adicionei tambem arquivos STL para celulas do tipo LiFePo 26650. Estas ainda estao sem teste. Foram produzidas no OpenScad com a chamada:flexbatter(n=n,l=65.7,d=26.4,hf=0.72,shd=3,eps=0.28); Atualizacao 2015-04-10: A pedido do usuario h4wk3y, agora carreguei versoes extra longas (70 mm) necessarias para algumas celulas 18650 protegidas, estas sao nomeadas flexbatter18700xN.stl._ Atualizacao 2015-07-25: Acabei de publicar uma nova versao deste projeto que suporta compartimentos de multiplas celulas abrigando 2 ou 3 celulas em linha:

Baixar

O modelo 3D intitulado "Suporte de bateria flexível com mola integrada" é uma solução inovadora para projetos eletrônicos que requerem suportes de bateria de diferentes tamanhos e configurações. O autor do projeto se deparou com a necessidade frequente de criar suportes para baterias que podem ter diferentes números de células, além de diversas configurações, como células em série e paralelo ou células de íon de lítio com conectores para balanceamento.

Uma das principais inovações desse projeto é a substituição da tradicional mola metálica encontrada no polo negativo das baterias por uma estrutura flexível impressa em 3D. Essa mola de plástico é projetada para pressionar firmemente as células, mantendo-as fixas no suporte e permitindo que elas sejam inseridas e removidas com facilidade, flexionando cerca de 1 a 2 mm. Isso foi um desafio interessante para o autor, que conseguiu criar uma solução eficaz sem depender de componentes metálicos.

A estrutura do suporte permite a configuração de baterias de várias maneiras, já que cada compartimento de bateria possui múltiplas aberturas tanto para a passagem de fios externos quanto para a interconexão entre compartimentos vizinhos. Isso facilita a montagem de configurações em paralelo ou série, além de permitir um roteamento mais organizado dos fios, que podem ser presos em canais longitudinais e transversais na parte inferior do suporte.

O material escolhido para a impressão do suporte é o ABS, uma vez que proporciona a flexibilidade necessária para a mola. O autor também utiliza uma mistura de ABS com acetona, conhecida como "ABS slur", para cobrir e isolar as partes expostas dos conectores.

O projeto é disponibilizado em formatos SCAD e STL, proporcionando ao usuário a opção de personalizar os suportes para diferentes tamanhos de células, como AA, AAA, 18650 (Li-Ion), CR123A e C. Novas versões e atualizações do projeto foram incorporadas ao longo do tempo, permitindo suportes para células LiFePo e até versões extra longas para algumas células 18650 protegidas.

Além das suas aplicações como suporte para baterias, o modelo também pode ser utilizado como uma caixa para baterias sobressalentes, proporcionando conveniência no transporte e armazenamento. O autor fornece links para outros componentes complementares, como tampas de bateria, que podem ser úteis para os usuários.

Esse projeto demonstra uma abordagem criativa e prática, combinando conhecimentos de design 3D com as necessidades específicas de eletrônica, e evidencia como a impressão 3D pode ser uma ferramenta poderosa para inovar em soluções personalizadas.
