SUPORTE BMG PARA IMPRESSORA AGRABER (E OUTRAS)

Extrusoras para impressoras 3D

Se você ainda não tem uma máquina para imprimir este arquivo pode comprar uma impressora 3d aqui!

Você pode imprimir este modelo 3d com estes filamentos ou com estas resinas 3D.

Sobre o objeto 3D SUPORTE BMG PARA IMPRESSORA AGRABER (E OUTRAS)

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

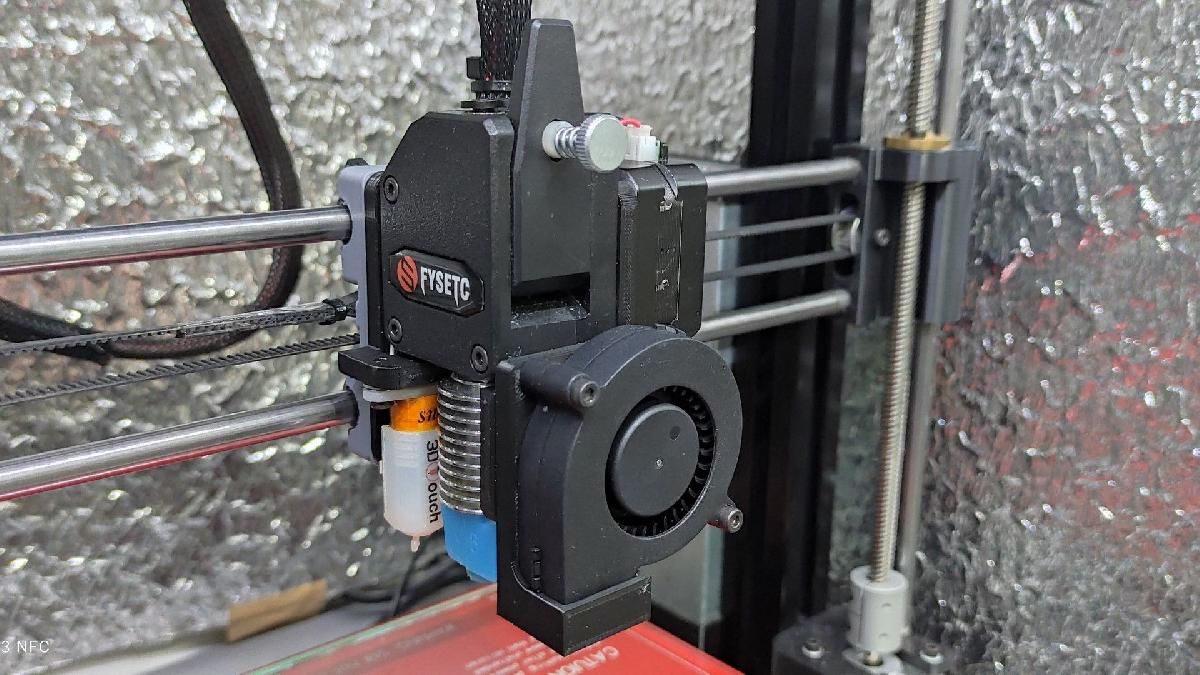

SUPORTE BMG PARA IMPRESSORA AGRABER (E OUTRAS) foi projetado para Impressora 3D. SUPORTE PARA O EXTRUSOR BMGEste e um suporte para o BMG Extruder.Foi desenhado para a impressora AGraber 30i, mas tambem pode ser usado em outras impressoras estilo i3/Mendel/Prusa.Acredito provavelmente sirva no carro da Graber i3 sem modificacoes. Em outras impressoras talvez alguma pequena modificacao seja necessaria. Mas eu nao testei pessoalmente.Video sobre o projeto, com legendas em portugues e ingles: https://www.youtube.com/watch?v=taNhwMhKzrkQualquer duvida, critica ou sugestao: [email protected] grande abraco!Edson BrusqueV5.2 - AtualizacoesSUPORTE PRINCIPAL:Corrigido a distancia entre os 4 furos/porcas para fixacao com o carro com tensionador (https://www.thingiverse.com/thing:1079667). Por um bug no desenho, a versao 5.1 estava com 25 mm mas o correto e 23 mm.GUIA DE ARAcertado esteticamente o canto do WindGuide onde entram os fios do aquecedor para estar de acordo com o MainSupport.SUPORTE E DUTO DO VENTILADORNao alteradoV5.1 - AtualizacoesNumeros de versao nas pecas agora permitem um melhor acompanhamento. Pecas com numeros de versao 5.x devem ser todas compativeis entre si.SUPORTE PRINCIPAL:Previsto furacao para mais 4 furos/porcas de forma que o suporte tambem seja compativel com o carro com tensionador "Prusa I3 Rework X Carriage With GT2 Belt Tensioner" (https://www.thingiverse.com/thing:1079667).Alargado em um milimetro a canaleta do ventilador para passar tambem o cabo do blower.GUIA DE ARAcertado esteticamente o canto do WindGuide onde entram os fios do aquecedor.Os furos para fixacao do BlowerSupportAndDuct agora nao sao completamente passantes. Assim nao ha fuga de ar caso nao se queira usar o Blower. Apos impressao os furos podem ser abertos com qualquer ferramenta cortante como uma broca, estilete, faca etc.SUPORTE E DUTO DO VENTILADORReduzido a saida de ar do guia do blower de 7.5 mm para 6 mm de forma a direcionar melhor o fluxo do ar. Na versao 4, antes de adicionarmos a rampa, tambem estava 6 mm. A adicao da rampa na versao 5 desnecessariamente aumentou a saida de ar.Aumentado a extensao do ajuste de altura em 2 mm.Movido a furacao do suporte do blower 0.5 mm para a esquerda. Com isso o tamanho da peca tambem foi reduzido 1 mm na direcao X. Desta forma a furacao deve ficar mais alinhada facilitando a instalacao do blower no suporte.Alterado o fillet do guia do blower para um chanfer de forma a reduzir qualquer problema com overhang.Tirado o fillet do canto interno do blower. Alguns blowers poderiam esbarrar no fillet dificultando a fixacao.Mudado a posicao da ranhura do blower 1 mm para fora..OBSERVACOESPara imprimir a peca principal com os suportes dos furos grandes pode ser necessario ativar "Detect Thin Wall" no slicer. Mas impressoes sem esses suportes tambem sairam corretamente. Pode ser que estes suportes sejam retirados do desenho no futuro caso conclua-se que sejam desnecessarios.

Baixar

O arquivo 3D intitulado **"SUPORTE BMG PARA IMPRESSORA AGRABER (E OUTRAS)"** é um projeto de suporte para o extrusor BMG, projetado principalmente para ser utilizado na impressora **AGraber 30i**, mas ele também é compatível com outras impressoras do tipo i3, Mendel e Prusa. O autor do arquivo, Edson Brusque, destaca que, apesar de acreditar que o suporte se encaixará em outras impressoras, pode ser necessária alguma modificação, pois ele não fez testes extensivos em todas as compatibilidades.

### Principais Características do Modelo

1. **Compatibilidade**: O suporte é projetado para a impressora AGraber 30i, mas pode funcionar em modelos da linha i3/Mendel/Prusa. Na descrição, o autor menciona que pequenas adaptações podem ser necessárias para um encaixe perfeito em outros modelos.

2. **Versões e Atualizações**:
- **V5.2**: A versão mais recente apresenta correções em medidas centrais para garantir a fixação correta com o carro do tensionador e ajustes estéticos no guia de vento onde os fios do aquecedor entram, embora não tenha alterações no suporte e duto do ventilador.
- **V5.1**: Esta versão implementou a numeração de versões para melhor acompanhamento das peças, além de melhorias na furação e na canaleta do ventilador.

3. **Estética e Funcionalidade**: O guia de vento foi ajustado esteticamente e a furação do suporte do blower foi modificada para melhorar a instalação. A saída de ar do guia do blower foi reduzida para direcionar melhor o fluxo de ar, e os furos para fixação agora não são completamente passantes, permitindo um melhor controle do fluxo de ar.

### Considerações Técnicas

- **Impressão**: Para a impressão da peça principal, o autor recomenda o uso da configuração "Detect Thin Wall" no slicer (software de fatiamento), embora muitas impressões tenham sido bem-sucedidas sem essa configuração. Isso sugere que a modelagem foi feita pensando em um bom desempenho na impressora 3D.

- **Termos de Uso**: O autor encoraja comentários, críticas e sugestões através de seu e-mail, mostrando abertura para melhorias e interações com a comunidade.

### Recursos Adicionais

Edson também disponibiliza um vídeo tutorial no YouTube com legendas em português e inglês, demonstrando o projeto. Para interessados em saber mais sobre o suporte ou visualizar o projeto, o vídeo pode ser encontrado [aqui](https://www.youtube.com/watch?v=taNhwMhKzrk).

### Considerações Finais

O modelo de suporte para o extrusor BMG se destaca pela sua acessibilidade e pela flexibilidade de adaptação a diferentes impressoras. As atualizações e melhorias contínuas refletem um comprometimento com a qualidade do design e a funcionalidade do suporte, proporcionando uma solução eficiente para quem utiliza impressoras 3D.
