Sobre o objeto 3D Super CoreXY

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

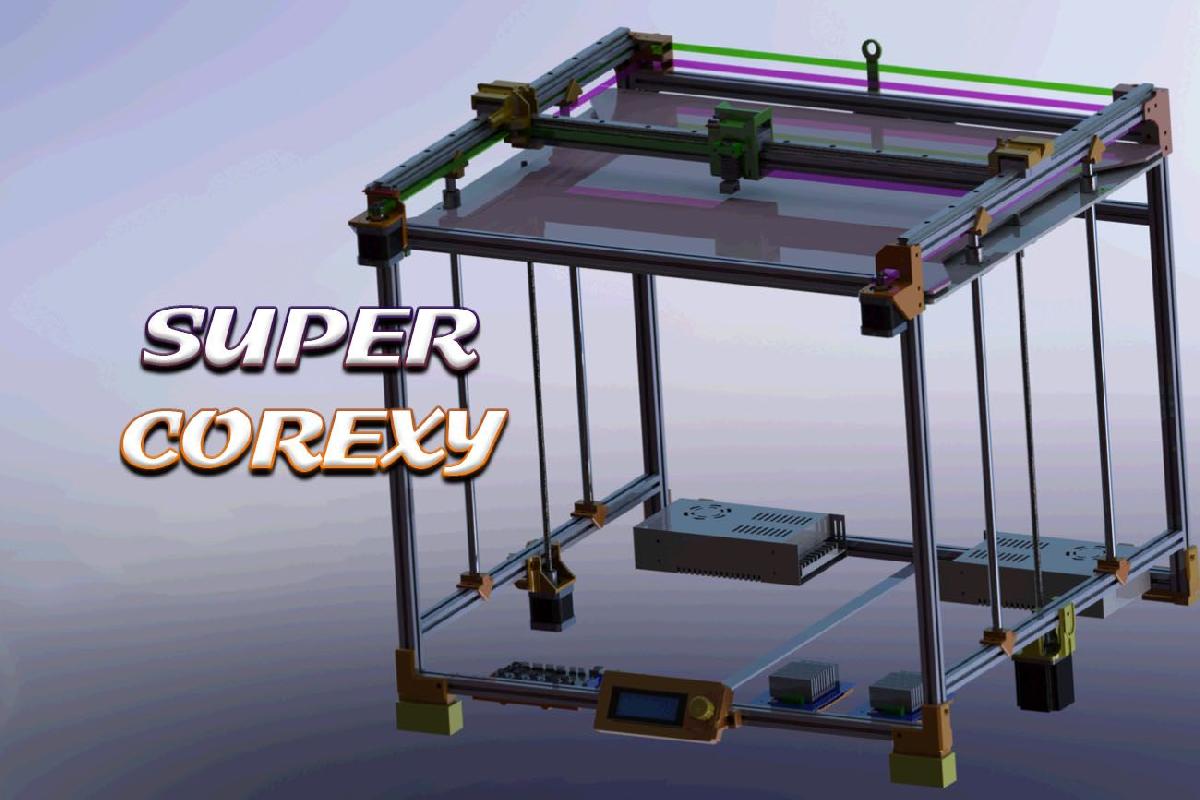

Super CoreXY foi projetado para Impressora 3D. Ola, vou fazer este aporte a comunidade, que e um pedido que me fizeram, que foi a construcao de uma impressora "Super" CoreXY de grandes dimensoes,basicamente tem dimensoes externas de aproximadamente 660x660x540 e uma area de impressao de 533x494x450Compartilho, para quem quiser faze-la maior (nao acredito que deva ser muito maior) ou menor, todos os arquivos, que serao:-Montagem completa IGS para importar em qualquer programa como solidworks-Arquivos STL para imprimir, para quem nao quiser complicar-Firmware Marlin modificado-Perfil de impressao para Simplify 3DBasicamente a maquina utiliza para o eixo X e Y um sistema de guias lineares HIWIN originais, para manejar o extrusor E3D com bico de 0.5 para ganhar um pouco de velocidade de impressao,a eletronica e uma padrao compativel com Marlin, uma MKS GEN 1.4 com um firmware modificado para utilizar o segundo driver do extrusor2 para o segundo motor de Z.Os motores de X, Y, extrusor sao nema17 de 0.9 graus para ganhar precisao.Os motores de Z sao Nema23, para suportar o peso da plataforma. Ambos com a fiacao igual de longa nos dois, para evitar desincronizacoes e conectados cada um a um driver independente (e maximizar assim a potencia entregue).Poderia ser colocado um segundo final de curso em Z do outro lado, para autocompensar a plataforma apos cada impressao.O Z se move por varoes lisos + fusos com antibacklash, embora seja facil passar a plataforma se se quiser para guias lineares.O design do Z foi pensado para usar Nema17 (pecas verdes) se for feita uma plataforma mais leve, ou senao Nema23 (pecas amarelas)A plataforma e aquecida com 2 camas de silicone interligadas, com 2 mosfets e 2 fontes de alimentacao. Apenas um termistor e utilizado.Mais ou menos os custos chegam a cerca de 900 euros comprando tudo na Espanha. Nao tenho uma lista de materiais, explico em video as compras.Videos:1https://www.youtube.com/watch?v=UDLRntgf0X42https://youtu.be/wZ7QeBYI27oARQUIVOS:http://jc3design.000webhostapp.com/"Super" impressora 3D CoreXYExterior 660x660x540, area de impressao 533x494x450Pode ser feita maior ou menor. Arquivos que compartilho:-Arquivo IGS com a impressora montada-Arquivos STL para impressao-Firmware Marlin modificado-Perfil de impressao Simplify 3DA maquina utiliza guias HIWIN originais em X, Y.Extrusor E3D bico 0.5Eletronica MKS GEN 1.4, segundo driver do extrusor para o segundo motor ZX, Y, extrusor, nema17 0.9Z, Nema23O design do Z e pensado para Nema17 (pecas verdes) se a plataforma for menor ou senao Nema23 (pecas amarelas)2 camas de silicone aquecidas, 2 mosfets e 2 fontes de alimentacao todas interligadas. Apenas 1 termistorOs custos da maquina sao mais ou menos 900 euros, nao tenho BOM, nos videos explico o que e necessario e as compras que fiz.Videos:1https://www.youtube.com/watch?v=UDLRntgf0X42https://youtu.be/wZ7QeBYI27oARQUIVOS:http://jc3design.000webhostapp.com/
