Substituicao da Parte do Carregador Inferior do Hotspot GD77
Engenhoca
Se você ainda não tem uma máquina para imprimir este arquivo pode comprar uma impressora 3d aqui!
Você pode imprimir este modelo 3d com estes filamentos ou com estas resinas 3D.
Sobre o objeto 3D Substituicao da Parte do Carregador Inferior do Hotspot GD77
Este é um arquivo desenvolvido e projetado com ferramenta CAD.
Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

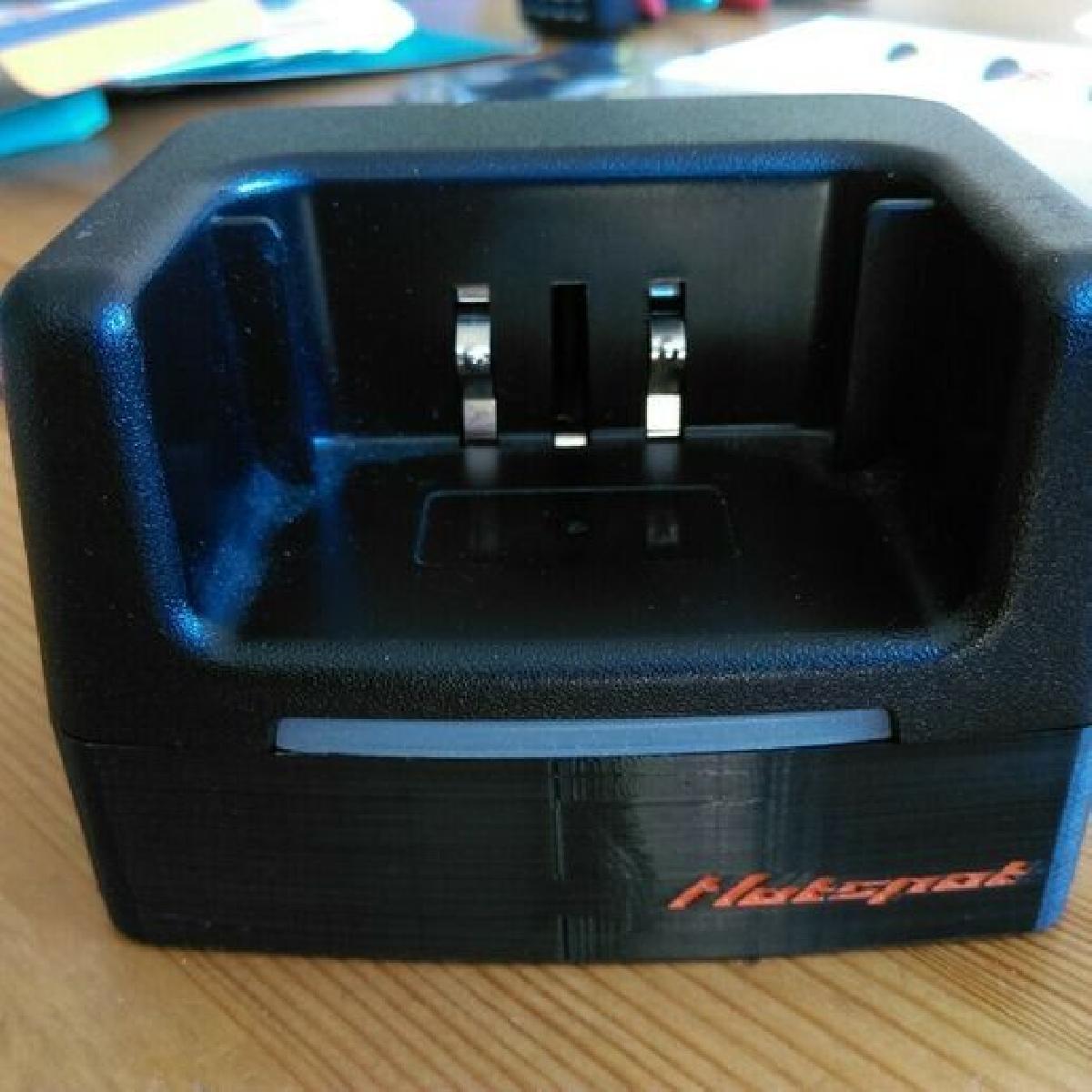

Substituicao da Parte do Carregador Inferior do Hotspot GD77 foi projetado para Impressora 3D. Esta e uma parte inferior de reposicao do carregador de mesa GD77, projetada para ser um hotspot DMR, com um Raspberry Pi Zero W instalado dentro. Voce tambem pode substituir a placa do carregador original por uma TP5100 barata (foto fornecida). A funcionalidade do hotspot esta **disponivel apenas** no firmware OpenGD77 (forum) Voce precisa cortar as pequenas abas internas na parte superior do carregador, ja que as paredes da parte inferior sao mais grossas do que o original. **Esferas de ferrite (em ambos os cabos) sao necessarias para evitar problemas de EMI (como desativacao do USB).** - 1 Mini360 DC-DC step down conversor (fonte de alimentacao do RPi), - 1 interruptor de potencia, - 1 Raspberry Pi Zero W, - 1 cartao SD para instalar o Pi-Star, - 2 conectores MicroUSB macho, - 1 cabo de programacao GD77 (encurtado para evitar EMI), - Fita adesiva de folha de cobre, - Fios, - 8 * parafusos M2 (varios comprimentos de 3 a 6 mm, reutilize os 4 originais para montar as partes superior e inferior do carregador). Voce precisa colocar uma camada de folha de cobre sob o RPi (entre as partes inferior e *Pi-Shield*) e tambem acima dele, entre as partes do escudo, ambas conectadas ao terra. **Os arquivos do FreeCAD sao fornecidos**.
