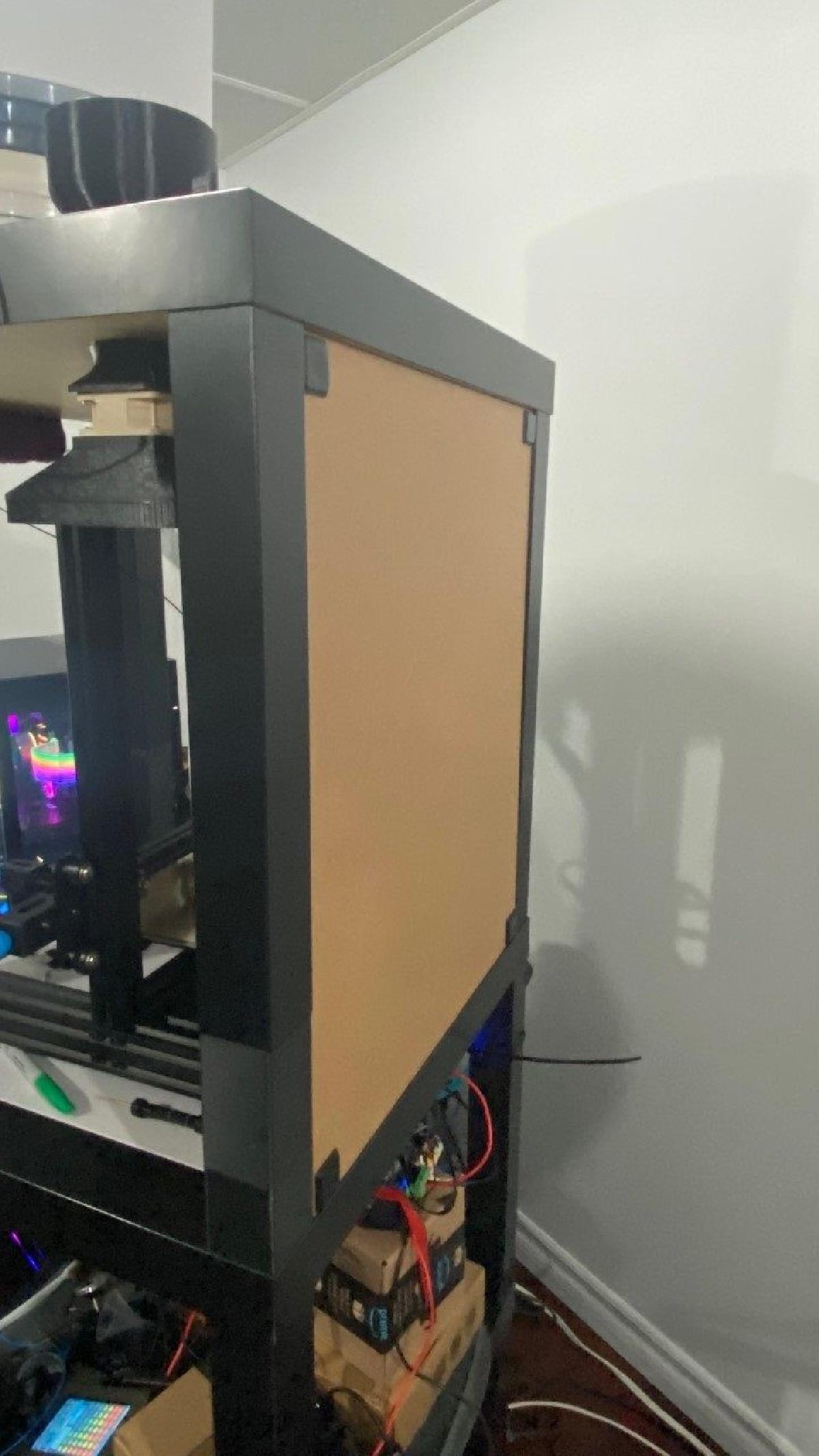

Sub coisa para o Painel Traseiro de Tudo Magnetico! Remix Amigavel para Tinkers do Ikea Lack foi projetado para Impressora 3D. Ultima atualizacao em 5 de setembro de 2022Tudo Magnetico! Painel Traseiro Ikea LackFinalmente consegui tempo suficiente para comecar a trabalhar nos paineis. Decidi continuar fazendo sub-coisas para deixar as coisas um pouco mais organizadas. Por favor, visite Tudo Magnetico! para ver o projeto principal. Este e apenas o painel traseiro, no entanto, voce poderia fazer todos os 4 paineis dessa maneira. Planejo fazer os outros 3 paineis com dobradicas e de acrilico.Lista de PecasMDF 24"x24"1/4" cortado para 445mmx550mmx1/4"1 de cada suporte1 de cada ferramenta de alinhamento de suporteV1 Plug do Painel Qtd. - 4V1 Gabarito de Perfuracao - Furos do Plug do Painel Qtd. - 1 Nota: Nao perfurei os 4 furos externos, apenas o furo guia usando o furo do meioFuro do Parafuso do Suporte Superior do Gabarito de Perfuracao V1Broca de 1/8"Broca chata de 5/8" Nota: Para fazer o furo central para o plug do painelGabarito de Perfuracao V1 - Furos do Parafuso do Plug do Painel Qtd. - 1 Opcional, os plugs sao um encaixe de pressao. Eu nao precisei dos 4 furos e inserts aquecidos, mas se ficarem soltos com o tempo, usarei esse gabaritoV2 Plug do Painel Qtd. - 4 Opcional. Esta e uma segunda versao dos plugs do painel que sao muito mais finos e nao tem os furos para parafuso. Eu provavelmente mudarei para esses se os plugs V1 nao ficarem soltos com o tempoM2xD3.0XL2.0 Qtd. - 16 *Opcional. Se voce optou por usar os 4 parafusos para os plugs V1, estes sao os inserts aquecidos para os quais os furos foram projetadosParafusos M2 Qtd. - 16 *Opcional. Veja a nota anterior. O comprimento provavelmente e de 6 ou 8mmImas 12x2mm Qtd - 24 Eu usei [estes]. (https://www.amazon.ca/gp/product/B07GX7Z4DF/ref=ppx_yo_dt_b_search_asin_title?ie=UTF8&psc=1) Eles nao sao exatamente 2mm de espessura, entao os furos representam isso.Parafusos M4x6mm Qtd. - 2 (para os suportes inferiores)Parafusos de madeira 6x3/4 Qtd. - 2 (para os suportes superiores)InstrucoesNota: Antes de usar os gabaritos, passe a broca pela peca impressa em 3D uma vez para afrouxa-laPassei muito tempo alinhando os suportes aos plugs do painel. Como este e o mundo real e seu painel pode nao acabar sendo identico em tamanho, imprima 4 dos plugs do Painel V1 ou os plugs V2 (o que preferir) e 1 de cada um dos suportes de alinhamento, assim como o Gabarito de Perfuracao V1 - Furo do Plug do Painel do MeioUse o Gabarito de Perfuracao V1 - Furo do Plug do Painel do Meio para furar o furo guia central em todos os quatro cantos do suporte. Nota: Novamente, NAO perfurei os 4 furos circundantesUse a broca chata de 5/8" para fazer os furos guiaPrepare os Plugs do Painel para inserir os imas. O truque para inseri-los e o seguinte: cada plug usa 3 imas, insira parcialmente 3 imas no furo do Plug do Painel. Adicione um 4º ima para ajudar a empurrar os outros 3 para dentro do furo usando um grampo. Pressione suavemente os 4 imas para dentro do plug. Isso garantira que eles estejam inseridos uniformemente. Remova o 4º ima. Nota: Preste atencao a polaridade! Todos os 4 plugs devem ter os imas voltados da mesma formaPressione os plugs do painel nos furos que voce furou no painel durante os Passos 2 e 3.Como mencionado no Passo 1, os suportes podem nao se alinhar para voce. Uma possivel maneira de evitar estes suportes impressos em 3D e usar suportes em L como estes. Se voce decidir usar esses, pode usar os Suportes de Alinhamento para monta-los nas localizacoes corretas.Pegue os 4 suportes de alinhamento e coloque-os onde devem ir. As orientacoes Superior Esquerda, Inferior Esquerda, etc. sao verdadeiras se voce estiver em pe atras do involucro e olhando para ele de tras.Use Parafusos M4 x 6mm nos dois suportes inferiores e fixe-os aos inserts aquecidos que voce colocou nas Pernas da Mesa quando as imprimiu e instalou.Para os dois suportes superiores, use o Gabarito de Perfuracao V1 Furo do Parafuso do Suporte Superior para furar 1 furo de cada lado. O Gabarito de Perfuracao V1 Furo do Parafuso do Suporte Superior e colocado no canto interno das pernas da mesa na parte de cima, tocando a parte inferior do topo da mesa. O gabarito possui 2 conjuntos de furos para que possa ser usado no lado esquerdo e no lado direito, mas fure apenas 1 furo em cada perna, e e o furo onde o painel sera montado. E dificil explicar, entao, por favor, veja a imagem rotulada PASSO 9Use os parafusos de madeira 6x3/4 para prendertemporariamente os 2 suportes superiores.Coloque o painel contra os suportes e verifique o alinhamento dos furos.Se nao se alinharem, use os suportes mencionados no Passo 6 ou abra o arquivo fornecido "Suportes do Painel para Thingiverse" para mover o furo voce mesmo e alinha-los. No entanto, se eles se alinharem, prossiga para o proximo passo.Imprima 1 de cada tipo de suporte.Insira 3 imas em cada suporte usando o truque do grampo e do ima extra. Nota: Preste atencao a polaridade! Todos os 4 suportes devem ter os imas voltados da mesma forma, e opostos aos Plugs do Painel!Monte os suportes usando os parafusos M4 para os suportes inferiores e parafusos de madeira para os suportes superioresO painel esta pronto para ser montado.Acho que cobri tudo. E dificil explicar com um processo passo a passo. Por favor, consulte as imagens para ver como tudo se encaixa.Coisas a VirHandles do PainelVedacao para selar as lacunas entre os paineis e as pernas. Eu vou usar esta vedacaoOs 3 paineis restantes (Acrilico & Dobradicado)
