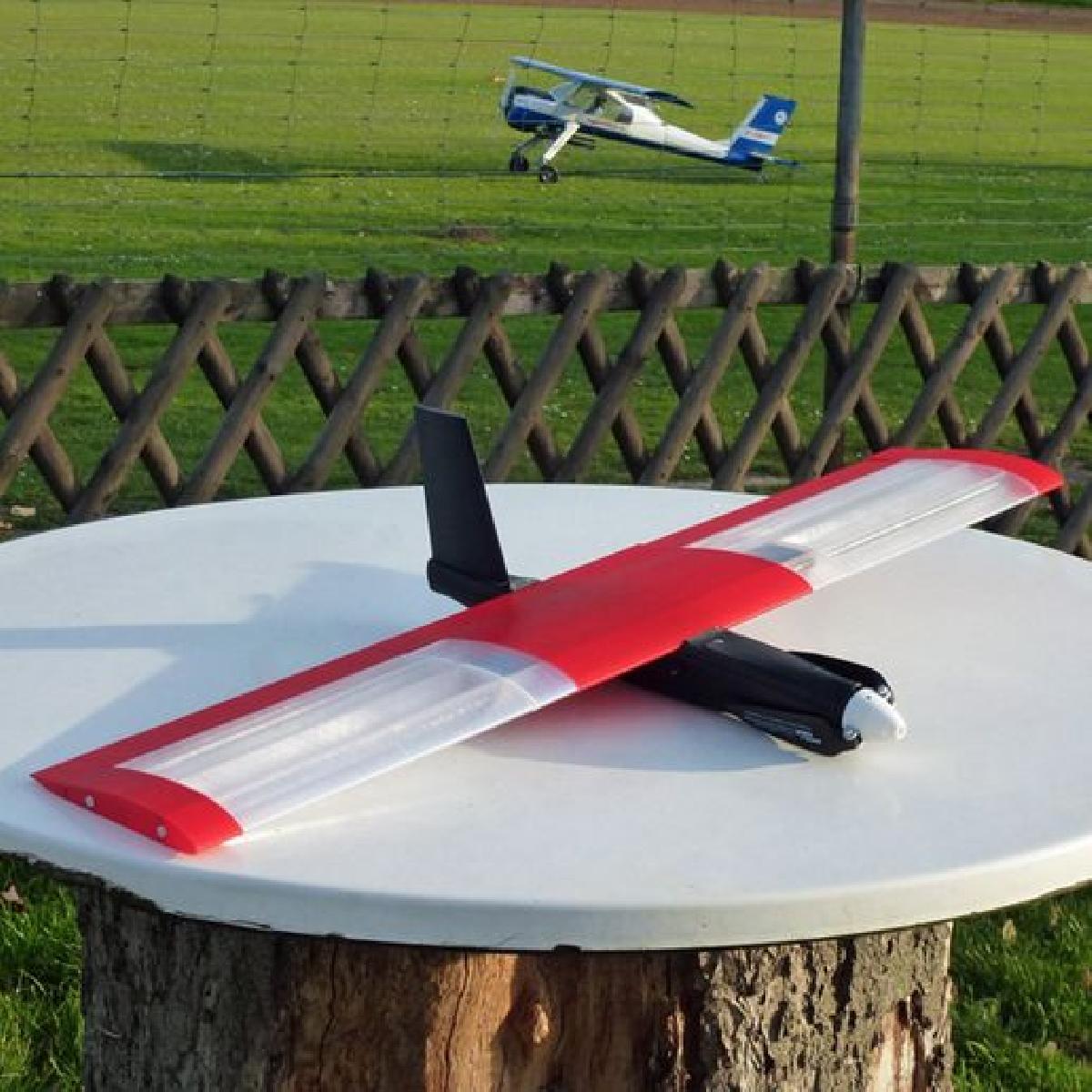

Speedy "Mini Asa Vermelha" Aviao RC

game

Se você ainda não tem uma máquina para imprimir este arquivo pode comprar uma impressora 3d aqui!

Você pode imprimir este modelo 3d com estes filamentos ou com estas resinas 3D.

Sobre o objeto 3D Speedy "Mini Asa Vermelha" Aviao RC

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

Speedy "Mini Asa Vermelha" Aviao RC foi projetado para Impressora 3D. Ainda pequeno, mas rapido e bastante manobravel - uma grande diversao para um verdadeiro piloto. De qualquer forma, Marcel, membro do ACNE http://www.aero-club-nieder-eschbach.de/ que pilotou o voo inaugural, se divertiu muito e esta e sua primeira impressao: "O pequeno modelo ja e muito bom, mas alguma experiencia em voo de modelos e necessaria. Para um tipo de asa desse pequeno tamanho, voa ate muito bem. Claro, nao e um aviao para ficar girando em termicas, e pequeno demais para isso. O desempenho e evidente quando se voa rapidamente". Uwe Heuer - designer experiente de asas voadoras e especialista em Horton - diz sobre essa forma quadrada de uma asa voadora, que ele adora chamar de "asa em painel": "Elas tem baixa amortecimento e estabilidade de voo em torno do eixo de pitch (elevador), portanto voce pode voar em curvas. E por isso que eu amo essas “asas em painel”, elas tambem sao bem comportadas contra inclinacao para um lado. Mas, por outro lado, voce paga isso com a alta sensibilidade em relacao a um ajuste incorreto do CG e do elevador. Durante a perda de sustentacao, as asas permanecem niveladas, mas para a recuperacao, elas precisam de uma longa descida para ganhar velocidade novamente". Alem dos meus outros avioes, ele voou na InterEx 2016 em Versiox/Geneva http://jivaro-models.org/interex_2016/index.html Eles estavam muito entusiasmados com a velocidade que e possivel. Mas descobrimos que tambem e possivel pousa-lo lentamente. Aqui voce pode ver como ele voa: https://youtu.be/d8cFB1equik https://youtu.be/QrYqn8kItYM Este pequeno aviao e rapidamente impresso. As maiores partes tem 220 mm de altura para impressao, mas eu tambem as cortei ao meio. Fixacao da asa Adicionalmente a fixar a asa com elastico, e importante segura-la contra deslizamento lateral. Voce pode fazer isso simplesmente fixando-a com uma fita curta na frente e atras do fuselagem. Atualizacao 23.11.2015 Carregados segmentos de asa menores: asa central esquerda 110 asa central direita 110 asa esquerda direita 110 E segmentos frontais de fuselagem menores: fuselagem frente 1 fuselagem frente 2 fuselagem interface frente Atualizacao 14.12.2015 Carregados segmentos de fuselagem traseira menores: fuselagem traseira 1 fuselagem traseira 2 fuselagem interface traseira Atualizacao 01.04.2016 Carregado winglet teste 1 (1,5 mm de espessura) winglet 0.9 (0,9 mm de espessura) que foi testado com sucesso por "wytti" configuracao de impressao: tres camadas solidas de 0.3 Atualizacao 01.07.2016 Fixacao e centralizacao da asa "Scorpio 9999" deu uma boa sugestao de melhoria: Centralizar a asa com duas pequenas nervuras na parte inferior da parte central da asa. Obrigado, Scorpio! Eu carreguei os arquivos: asa central esquerda 110 centralizada asa central direita 110 centralizada Alem disso, deixei os primeiros arquivos online caso alguem queira aumentar a envergadura simplesmente adicionando uma secao de asa no meio. Atualizacao 21.01.2016 "Scorpio9999" publicou dois inserts de servo parametricos para aqueles que tem servos diferentes. http://www.thingiverse.com/thing:1264902 Atualizacao 1 de agosto de 2017 Carregado estabilizador maior. Eles sao 14% maiores base 90 mm topo 66 mm altura 140 mm Especificacoes perfil aereo: ClarkYS envergadura da asa: 794 mm corda da asa: 160 mm centro aerodinamico 27 mm peso total da asa: 270 g area da asa: 12,7 dm² peso da fuselagem vazia 75 g peso total da fuselagem 270 g carga da asa: 42,5 g/dm² estabilidade longitudinal (Thies) STFs: motor: Turnigy 2632 Motor Brushless 1000kv inclinacao do motor: -3° puxada lateral: 2° a direita helice: Aeronaut CAM Aeronaut Carbon Classic 9 x 6.5" / 23 x 16.5 mm empuxo estatico: 500 g (3S Lipo) bateria: Turnigy nano-tech 950mah 3S 25~50C pacote Lipo ESC: HobbyKing YEP 30A (2~4S) controlador de velocidade brushless SBEC receptor: OrangeRx R615X DSM2/DSMX compativel 6Ch 2.4GHz receptor com/CPPM servos: Hitec HS-55 Configuracoes de Impressao Atencao As asas sao projetadas para serem impressas com 0,5 de largura, 0,3 de altura e 2 camadas inferiores e superiores Se voce imprimir mais fino, o perimetro do lado superior nao se fundira com o perimetro das nervuras internas. Se voce imprimir mais grosso, o perimetro nao sera impresso continuamente em uma volta. A impressao deve ser feita como se estivesse imprimindo em modo espiral de vaso. Assim, voce obtem pelo menos uma superficie lisa do lado superior. Se necessario, voce deve tentar com 0,49 ou 0,48 de largura. Depende de qual slicer voce usa. A segunda coisa e que, se voce imprimir com menos altura de camada, as nervuras internas nao conectarao a camada superior e a inferior. Havera uma lacuna entre elas. Todas as partes: altura da camada = 0,3 mm, largura = 0,5 mm asa 1 perimetro, 2 camada inferior, 2 camada superior, oca servo da asa: 3 camada inferior, modo espiral de vaso base do aileron: 5 camada inferior, modo espiral de vaso final do aileron: 2 camada inferior, modo espiral de vaso apendice do aileron: 1 perimetro, oco interface do aileron: sem camada inferior, modo espiral de vaso fuselagem Nota: A largura da extrusao deve ser grossa o suficiente para evitar a impressao de preenchimento entre os dois perimetros do casco de 1 mm. Voce deve testar e verificar isso na visualizacao. Eu tive que definir a largura em 0,53 mm. fuselagem frontal: 7 camada inferior, 3 camada superior, 2 perimetro, largura de extrusao 0,53 mm, 20% de preenchimento fuselagem traseira: 3 camada inferior, 3 camada superior, 2 perimetro, largura de extrusao 0,53 mm, 20% de preenchimento fuselagem interface: 2 perimetro 0.4 sem camada inferior/superior, oco estabilizador: 4 camada inferior, modo espiral de vaso placa de cobertura do estabilizador: 2 camada inferior, oca O estabilizador maior: altura de camada de 0,3 largura de 0,5 3 camadas solidas inferiores, modo espiral de vaso A placa do estabilizador maior: 3 camadas solidas inferiores 1 perimetro 10% de preenchimento

Baixar
