Soviet style blockhouse for model railway (Residental series Typ1)

Edifícios e Estruturas

Se você ainda não tem uma máquina para imprimir este arquivo pode comprar uma impressora 3d aqui!

Você pode imprimir este modelo 3d com estes filamentos ou com estas resinas 3D.

Sobre o objeto 3D Soviet style blockhouse for model railway (Residental series Typ1)

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

Soviet style blockhouse for model railway (Residental series Typ1) foi projetado para Impressora 3D. Hungria

Baixar

### Introdução ao Modelo 3D: "Soviet Style Blockhouse for Model Railway (Residential Series Typ1)"

O modelo 3D intitulado "Soviet Style Blockhouse for Model Railway (Residential Series Typ1)" é uma representação arquitetônica precisa de um bloco de apartamentos típico da era soviética, situado em Budapeste, Hungria. Criado em uma escala de 1:120, este modelo é projetado para ser utilizado em ferromodelismo, especificamente no gauge TT. Com dimensões de 168 x 144 mm (6,61 x 5,66 polegadas), é um exemplo fascinante da arquitetura pré-fabricada que dominou o cenário habitacional em várias partes da Europa Oriental durante o século XX.

### Contexto Histórico e Arquitetônico

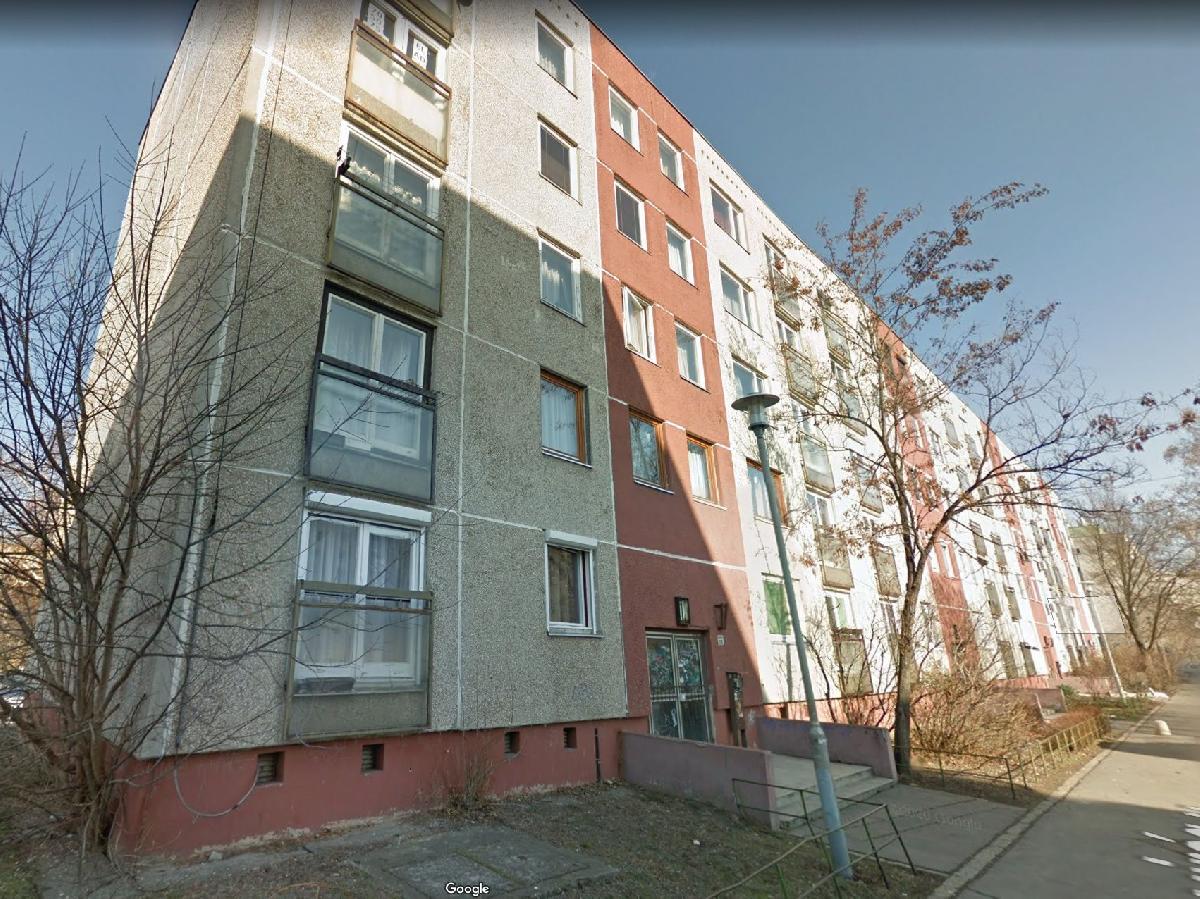

A estrutura original, erguida em 1982, reflete um estilo arquitetônico característico que se tornou simbólico de apartamentos de classe média durante o período soviético. Esses edifícios, frequentemente feitos de elementos de concreto pré-fabricados, foram projetados para serem acessíveis e funcionais, com o objetivo de atender a um aumento populacional e à necessidade de habitação a baixo custo em cidades em crescimento.

O bloco específico representado no modelo é um edifício de quatro andares, refletindo uma abordagem pragmática à habitação urbana. É importante salientar que, na Hungria, o conceito de andares difere do norte-americano, onde o "primeiro andar" é considerado o térreo, enquanto na Hungria, o "primeiro andar" é na verdade o segundo nível. Assim, o edifício, apesar de ter apenas quatro andares, possui uma complexidade significativa se considerarmos as nuances culturais e arquitetônicas locais.

### O Processo de Criação do Modelo

O modelo foi criado utilizando o software Tinkercad, uma plataforma popular para design 3D. O autor compartilhou que a impressão foi feita em sua primeira impressora 3D, a Geeetech i3 ProB, utilizando filamento de baixo custo, o que limita a qualidade do acabamento. Essa escolha reflete a acessibilidade das impressoras 3D e dos materiais, tornando o hobby de modelagem mais viável para entusiastas e criadores casuais. Os resultados do uso desse equipamento e filamento mais barato indicam o potencial de melhorias nas impressões 3D à medida que a tecnologia avança.

### Detalhes Técnicos do Modelo

Do ponto de vista técnico, o modelo foi configurado para impressão com as seguintes especificações:

- **Raft**: Não utilizado
- **Suportes**: Não necessário
- **Shell**: 3 camadas
- **Infill**: 25%
- **Espessura da camada**: 0,25 mm
- **Diâmetro do bico**: 0,4 mm
- **Velocidade de impressão**: 45 mm/s
- **Temperatura da cama**: 55/45°C (para a primeira camada e demais)
- **Temperatura de impressão**: 215°C

Essas especificações devem ser cuidadosamente seguidas para garantir a melhor qualidade possível de impressão, especialmente considerando a complexidade do modelo e as suas características retiradas da construção original.

O modelo também incorpora diversas características práticas, como orifícios para LEDs que proporcionam iluminação, e um grande espaço interno para gerenciamento de cabos e possíveis adições de eletrônica, como placas Arduino. Essa funcionalidade se destaca especialmente para os modelistas que desejam personalizar suas criações ou incorporar iluminação e outras funções dinâmicas.

### Redimensionamento para Outros Gauge

Uma das grandes vantagens do modelo é a flexibilidade para ser utilizado em diferentes escalas de ferromodelismo. O autor forneceu instruções detalhadas sobre como redimensionar o arquivo STL para diferentes gauges:

- Para **H0 gauge** (1:87): aumentar todas as partes em 137,93%
- Para **1:100**: aumentar todas as partes em 120%
- Para **N gauge** (1:160): diminuir todas as partes em 75%

Essa adaptação faz com que o modelo possa ser utilizado por uma variedade mais ampla de entusiastas do ferromodelismo, permitindo que cada um possa incorporar a peça em suas maquetes de acordo com suas necessidades e preferências.

### Considerações Culturais e Memórias Pessoais

O autor compartilhou uma conexão emocional com o modelo, expressando que a construção original foi o lar da sua infância. Essa ligação pessoal adiciona uma camada adicional de significado ao modelo, tornando-o não apenas uma reprodução arquitetônica, mas também um símbolo de nostalgia e identidade cultural. O autor menciona que mesmo pequenos detalhes, como as janelas originais, foram preservados, enfatizando a importância de cada elemento na representação da história e da experiência de vida.

### Conclusão

A criação do "Soviet Style Blockhouse for Model Railway (Residential Series Typ1)" exemplifica como a impressão 3D pode ser uma poderosa ferramenta para preservar e compartilhar a arquitetura e a história cultural. Além de ser um projeto fascinante para ferromodelistas, ele representa um pedaço da memória coletiva de uma geração que viveu a era soviética na Europa Oriental.

Os desenvolvimentos nas tecnologias de impressão 3D continuam a abrir novos horizontes para designers e entusiastas, possibilitando a criação de modelos cada vez mais complexos e detalhados. Com a possibilidade de personalizar e adaptar modelos a níveis de escala variados, esse arquivo STL é um recurso valioso dentro da comunidade do ferromodelismo.

O fato de o autor oferecer o modelo gratuitamente para uso pessoal, enquanto abre a porta a comunicações para uso comercial, demonstra uma abordagem equilibrada entre compartilhamento de conhecimento e a valorização do trabalho criativo. Ao incentivá-lo com doações, o autor não só mantém a sua arte acessível, mas também proporciona espaço para o crescimento de uma comunidade entusiástica e colaborativa.

Finalmente, o "Soviet Style Blockhouse" não apenas serve como um modelo para ferromodelismo, mas também como um testemunho de um tempo e lugar, capturando a essência de uma arquitetura que, embora possa parecer simples à primeira vista, possui uma rica bagagem cultural e histórica que merece ser explorada e celebrada.
