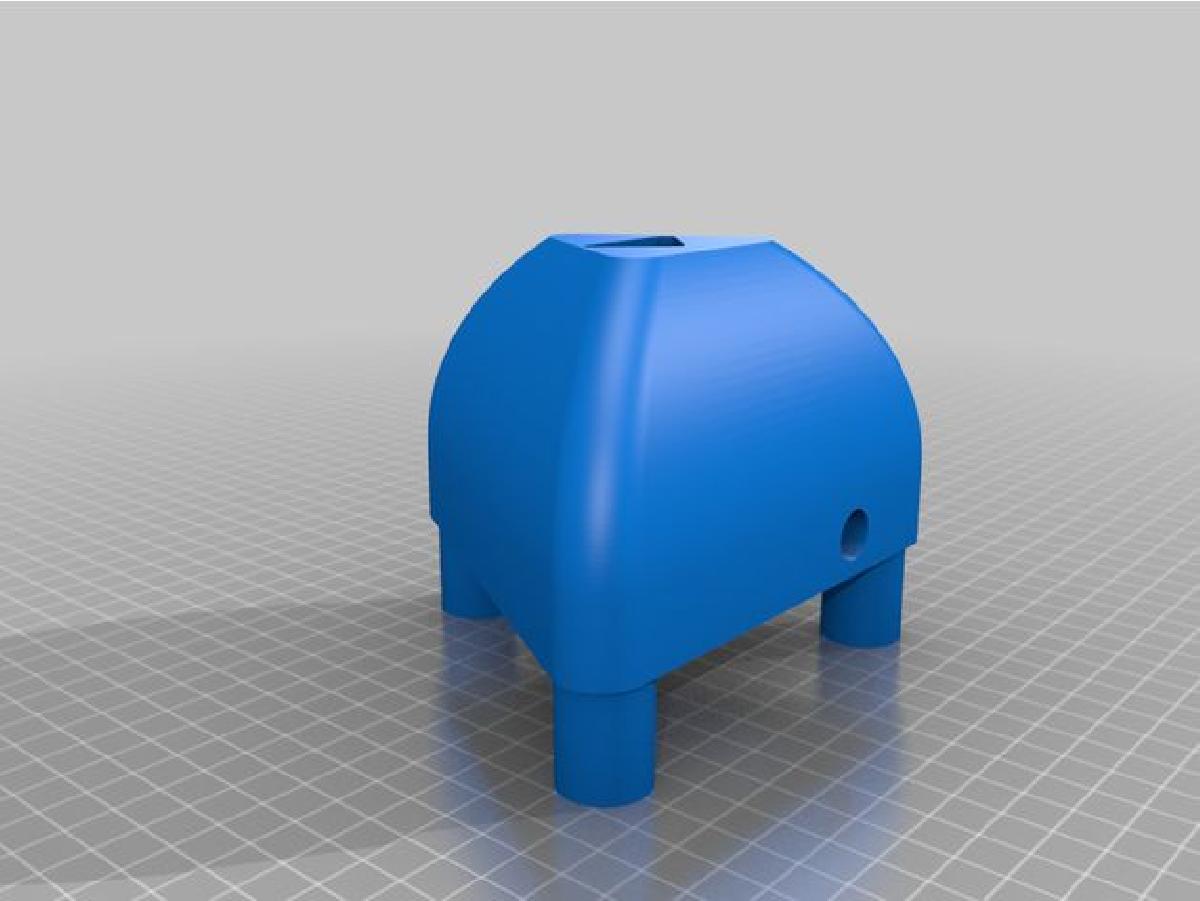

Sobre o objeto 3D Soquete de perfil de aluminio para LED

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

Soquete de perfil de aluminio para LED foi projetado para Impressora 3D. Portugues:Ola, eu criei varias bases para diferentes perfis de LED de aluminio de 1 metro.As fitas de LED utilizadas aqui sao WS2812B (NeoPixel) 144 LEDs/m.O controlador utilizado e um ESP8266-12F soquete.O formato da placa de circuito impresso e 60x40mm.Os perfis de aluminio sao da Paulmann (da loja de materiais de construcao).Pecas eletronicas: bornes de parafusos, capacitor 16V 1000uF, resistor 470 Ohm, fio de solda.Fonte de alimentacao: 5V 10A para 2 soquetes (limite de 3A por fita de LED)A firmware/software para o controlador e WLED, instrucoes aqui: https://install.wled.me/ (por favor, use Google Chrome ou Opera)Paulmann:Deltahttps://de.paulmann.com/p/led-strip-profil-delta-1m-alu-satin/70262PaulmannTubohttps://de.paulmann.com/p/led-strip-profil-tube-1m-alu-eloxiert/70559Link do perfil retangular na Amazonhttps://www.amazon.de/gp/product/B07T811VS7/ref=ppx_yo_dt_b_asin_image_o00_s00?ie=UTF8&psc=1Diagrama do circuito veja as imagensPara imprimir e economizar suporte e tempo, imprima o design de cabeca para baixo e use suporte da plataforma de impressao.Como eu uso o Simplfy3D, eu dividi o processo e preenchi a parte inferior e os pes com 100%, assim a construcao tem o centro de massa na parte inferior. Veja as imagensDivirta-se fazendo, seja criativo e ficarei feliz com Curtidas, tambem fotos das pecas feitas ^_^ObrigadoAdicionado:Eu construi uma tampa a pedido para que voce nao possa mais ver o LED azul do ESP8266; esta e simplesmente parafusada no soquete com 2 parafusos de madeira (diametro do furo 3,2 mm)
