Sobre o objeto 3D Sonda Servo Optica Compacta (servo SG90) nivelamento automatico da cama

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

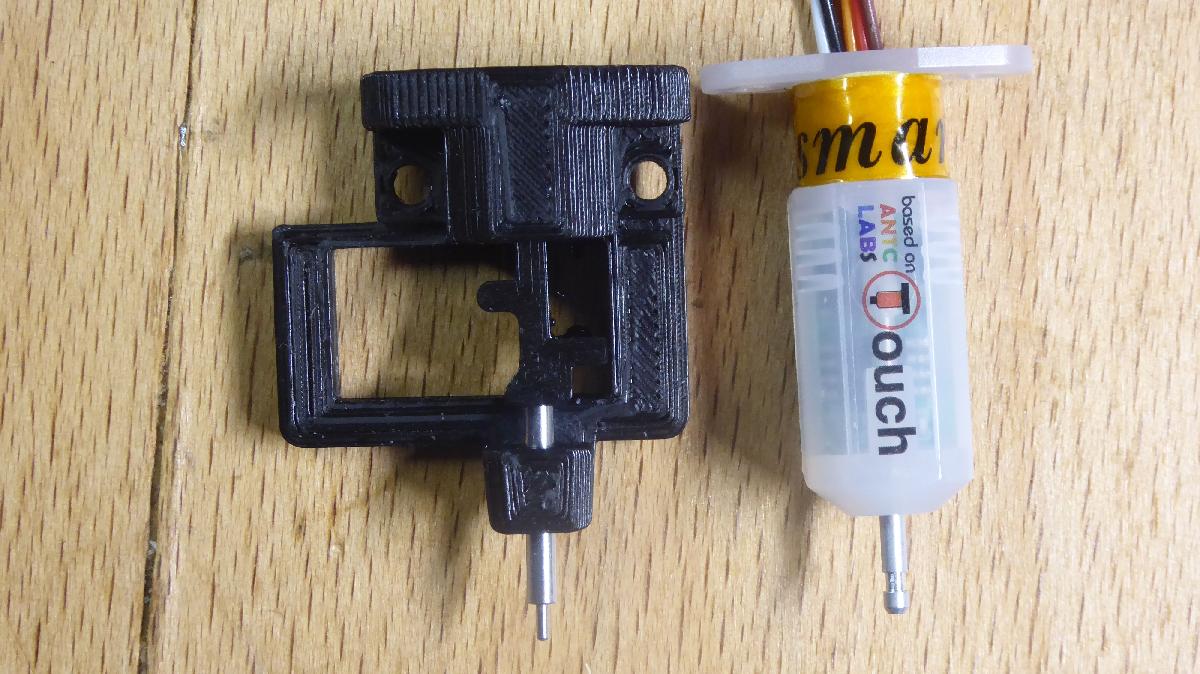

Sonda Servo Optica Compacta (servo SG90) nivelamento automatico da cama foi projetado para Impressora 3D. Veja tambem V2 - https://www.thingiverse.com/thing:375642825.05.2018 Adicionada uma nova versao com uma bandeira mais longa (+1mm) e braco do servo com raio aumentado (+0,24mm)07.02.2019 - Impresso em PLA 3D Fila nao resiste em uma impressora com isolamento imprimindo a temperaturas mais altas (ABS). A bandeira e afetada, especialmente se o mola estiver montada.27.12.2018 - Adicionada tampa traseiraProbe de servo optico compacto. https://youtu.be/cW87qqow3zsOutro, mas tem:montagem para BL-touch e o mesmo eixo de haste, consequentemente os mesmos deslocamentos x,y;a mesma altura que o Bl-Touch;distancia de acionamento 1,5mm (BL-Touch 2mm);distancia de armazenamento e implantacao 5mm como BL-Touch;angulos do servo - armazenamento 90, implantacao 10 - como BL-Touch;mesma fiacao que o BL-Touch;precisao muito melhor do que ambos os clones do BL-Touch que possuo (desvio padrao em torno de 0,0015 em vez de 0,006 ate 0,01)Boom:Sg90 9g - servomotorfim de curso optico2 - Parafuso M3x10 + porcas M32 - Parafuso autorroscante M1,5 x5 (recuperado de uma impressora deskjet antiga)1 - mola diametro maximo 3mm, 10mm de comprimento (recuperada de uma impressora deskjet antiga) Nao percebi nenhuma melhoria de precisao usando mola.1 - haste maxima 3mm, min. 21mm de comprimento (usei um eixo de 2,4mm de diametro recuperado de uma impressora deskjet antiga)Montagem:Introduza a bandeira no quadro (ver imagem) e depois a haste. O conjunto bandeira-haste deve deslizar facilmente sob acao da gravidade. Preste atencao ao alinhamento.Monte o motor de servo e o fim de curso optico. Fie a placa de acordo com as instrucoes de instalacao do BL-Touch e a sonda de servo optico de acordo com as imagens.Instale o firmware, envie o comando M420 S10 (implantar sonda) e instale o braco do servo conforme a imagem para a posicao implantada.Os arquivos STL podem ser espelhados para mudar a posicao da sonda. Nesse caso, defina os angulos do servo: 90 para implantar e 10 para armazenar.A figura no nome dos arquivos indica o diametro da haste
