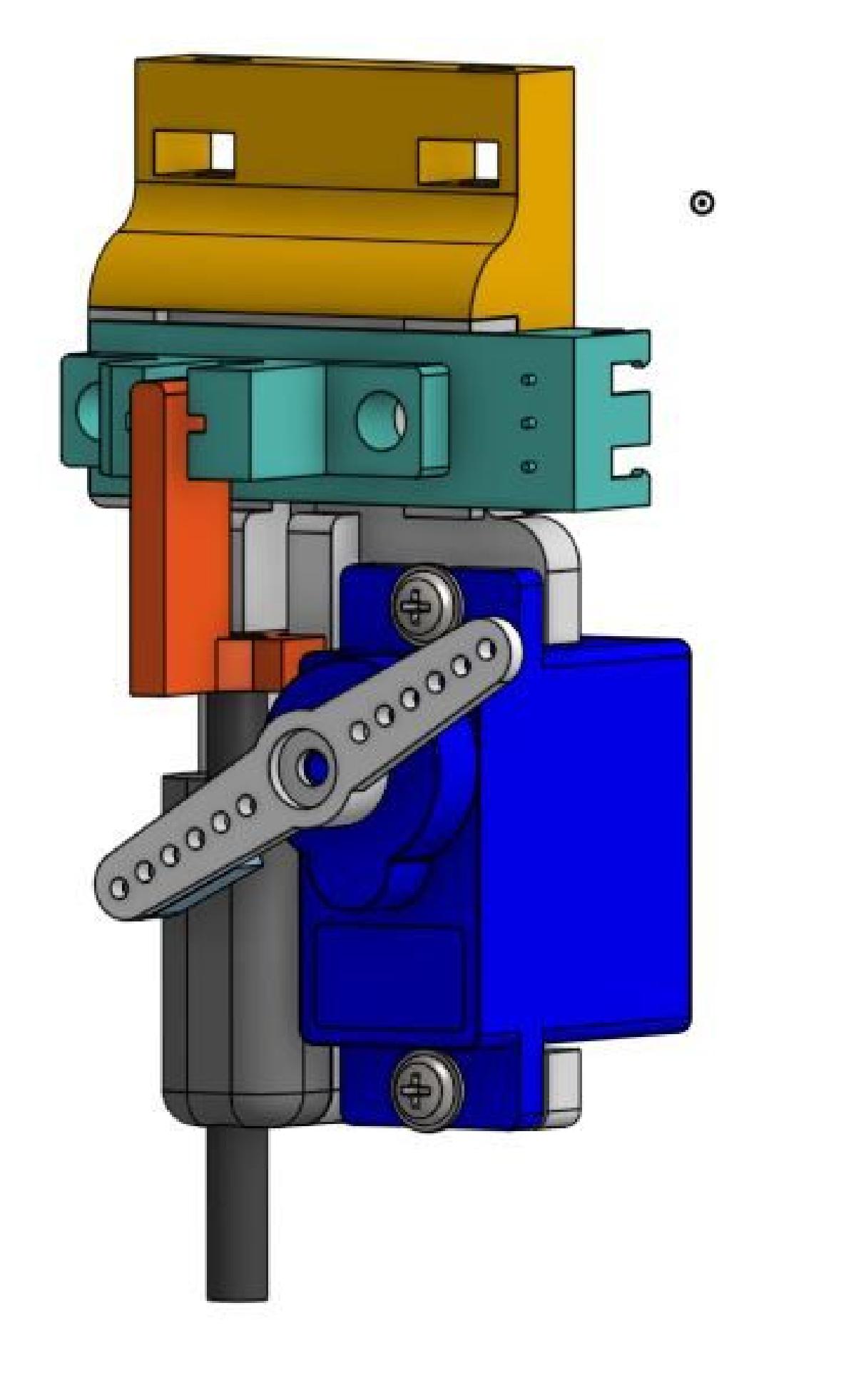

Sobre o objeto 3D Sonda DIY, Sensor OptiServo Z Probe Montagem de 18mm

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

Sonda DIY, Sensor OptiServo Z Probe Montagem de 18mm foi projetado para Impressora 3D. Com algumas pecas sobressalentes, voce pode construir um sensor de sondagem bastante preciso por conta propria. Este sensor pode sondar contra todo tipo de material e possui um curso de sondagem relativamente grande, o que lhe da bastante espaco entre o bico e a mesa.No meu caso, o GCode M48; "Teste de Repetibilidade do Z-Probe" retorna o seguinte:Media: 0,002250 Min: 0,000 Max: 0,008 Faixa: 0,008Desvio Padrao: 0,002359Isso e mais do que suficiente para nivelamento automatico preciso. Confira um curto video mostrando o sensor em acao.Voce precisa de:1x Micro Servo (por exemplo, TowerPro SG90)Varetas de Carbono/Fibra (diametro externo de 3mm, comprimento cerca de 35mm) para sondagemFim de curso optico (reprap padrao) para medicao2x: Parafusos M3x16, porcas e arruelas para fixar a sonda contra o DistanceBridge.stl2x parafusos auto perfurantes (2x8) para montar o servo na base1x parafuso auto perfurante (2x5) para fixar o guia da sonda (e um encaixe, voce pode nao precisar deste)Parafusos de montagem M3 para fixar a sonda ao seu hotendAviso: instalar e configurar o probe com precisao e cautela e importante para que voce nao danifique sua impressora e/ou hotend. Tenha cuidado e verifique pelo menos duas vezes. Nao sou responsavel por qualquer dano que possa ocorrer com base nos passos acima.verifique a secao pos-impressao para instrucoes detalhadasOs arquivos & mais, todos projetados no Onshape e arquivos STEP estao anexados.Creditos pelo modelo CAD do servo e sensor optico vao para:Matheus Frasson - https://grabcad.com/library/sg90-micro-servo-9g-tower-pro-1 -J-Max.fr - https://grabcad.com/library/opto-endstop-tcst2103-1Por favor, nao se esqueca de postar um make se voce tiver um!
