Sonda de Teste de Alta Tensao

Eletrônica

Se você ainda não tem uma máquina para imprimir este arquivo pode comprar uma impressora 3d aqui!

Você pode imprimir este modelo 3d com estes filamentos ou com estas resinas 3D.

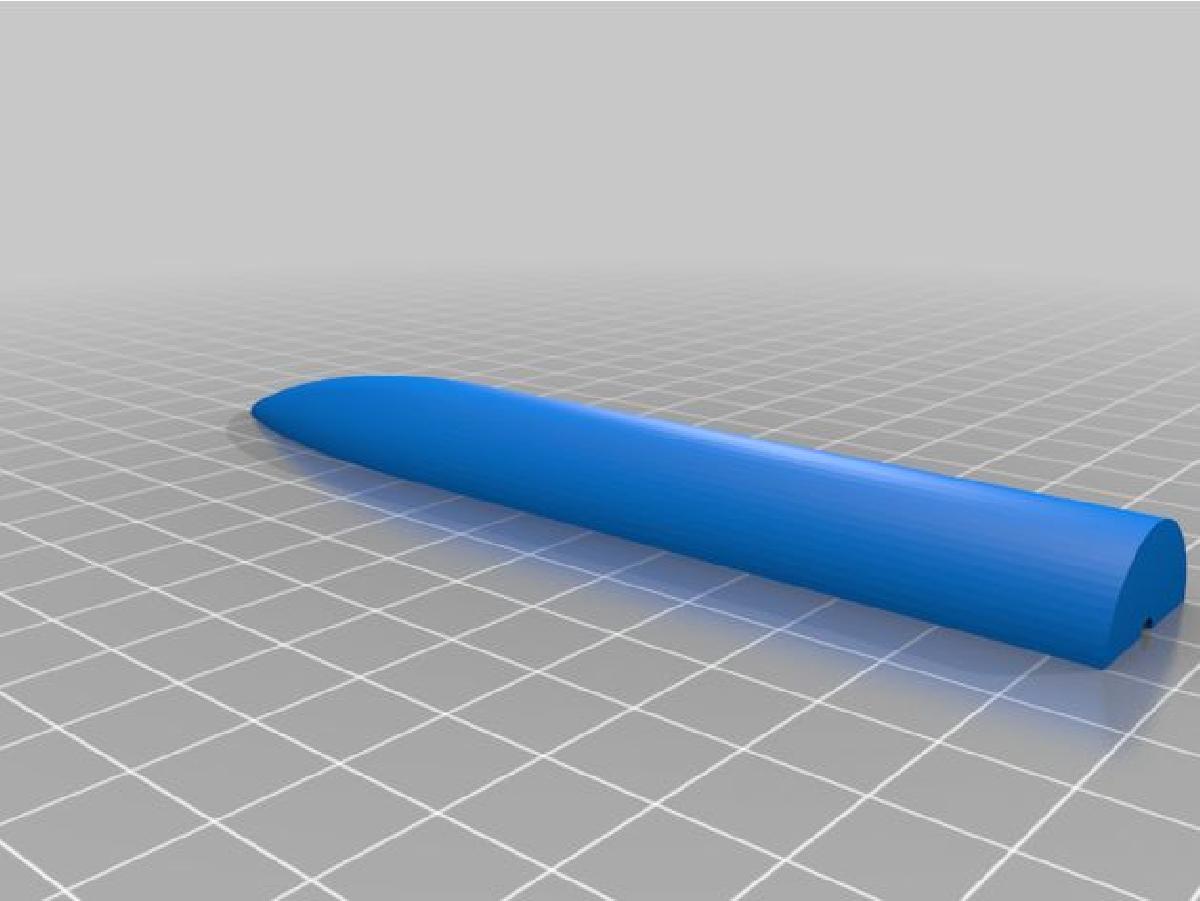

Sobre o objeto 3D Sonda de Teste de Alta Tensao

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

Sonda de Teste de Alta Tensao foi projetado para Impressora 3D. SE VOCE NAO E UM ELETRICISTA E/OU PROFISSIONAL TREINADO RELACIONADO, NAO TENTE FAZER ISSO!TENSAO MUITO ALTAS SAO MUITO RISCOSAS PARA A SUA SAUDE!FIQUE AVISADO!Esse probe foi projetado para segurar um divisor de tensao resistivo para medir altas tensoes em uma relacao de 10.000:1 ou de acordo com o design do seu divisor de rede proprietario. Vou anexar o esquema e um circuito de simulacao para usar com EDA Poteus 8.3 ou superior.Voce pode adaptar o circuito para usa-lo para fazer modificacoes com EAGLE (solucao EDA da Autodesk).https://drive.google.com/drive/folders/1AzgaG8GklSC4G0pVTwXmVRpLErNXGNL1?usp=sharingImpressao:Imprima cada parte e cole tudo com Supercola (base de cianoacrilato).2 x METADE 12 x METADE 21 x TAMPALembre-se: o ABS tende a encolher de 3 a 5% apos resfriar, entao ajuste isso em seu software de fatiamento antes de enviar o gcode para sua impressora.(PTFE-Teflon) ABS e PETG XT 3D Fila sao os melhores para lidar com altas tensoes.Montagem:Apos montar a rede resistiva por dentro, coloque uma ponta de cobre ou um prego INOX com diametro adequado e conecte a sua rede divisora (no inicio), preencha completamente com parafina derretida e deixe secar.Coloque a tampa de volta e faca os furos apropriados para passar seus cabos. (Um plugue banana vermelho (+) e um preto (-) para seu multimetro, e um cabo preto com garra jacare para seu aterramento de alta tensao - final da rede divisora)Voce pode fazer um furo extra para acessar o parafuso do trimpot (ADJ.) para ajustar as leituras no multimetro em uma escala apropriada. Pense nisso, ANTES do trabalho com parafina! Apos isso, sera necessario fazer tudo novamente.

Baixar
