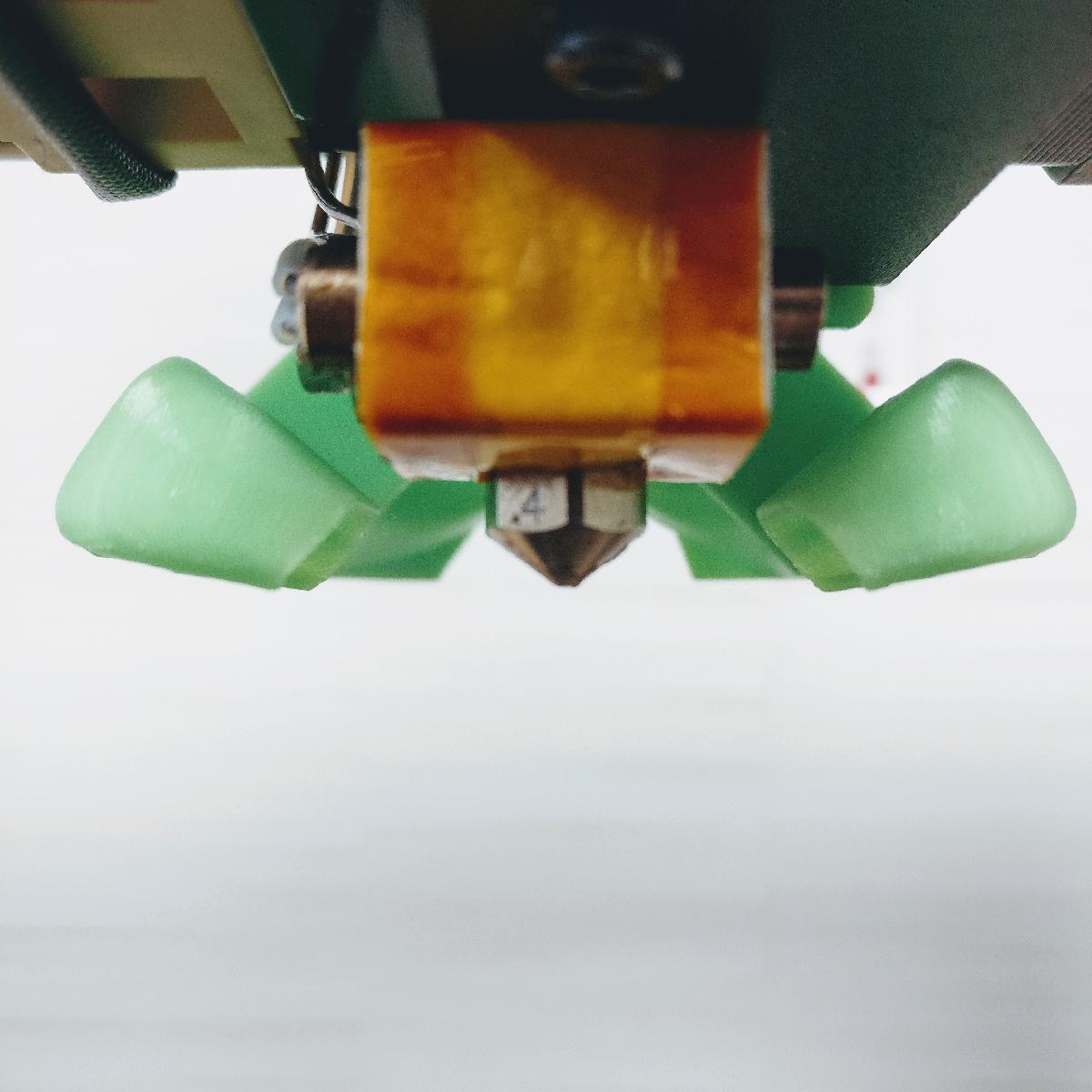

Solucao de resfriamento de parte com duto de ventilador duplo OptiCooler para Wanhao Di3

Peças para impressoras 3D

Se você ainda não tem uma máquina para imprimir este arquivo pode comprar uma impressora 3d aqui!

Você pode imprimir este modelo 3d com estes filamentos ou com estas resinas 3D.

Sobre o objeto 3D Solucao de resfriamento de parte com duto de ventilador duplo OptiCooler para Wanhao Di3

Este é um arquivo desenvolvido e projetado com ferramenta CAD.

Se você ainda não sabe criar seu próprio modelo 3D eu te ensino neste artigo tutorial sobre Tinkercad.

Solucao de resfriamento de parte com duto de ventilador duplo OptiCooler para Wanhao Di3 foi projetado para Impressora 3D. Se isso te ajudou, considere enviar uma contribuicao para:paypal.me/JonasIdebrant O queEste e um cooler com ventiladores duplos no qual trabalhei por mais de um ano em diferentes variacoes.Ele foi projetado para atenderas minhas necessidades especificas e acredito que seu desempenho foi realmente bom. Veja tambem meu teste de saliencia: https://www.thingiverse.com/thing:2932808O teste de agua para ver para onde o ar vai e feito a 50% da velocidade do ventilador:https://youtu.be/R7mXLyg_j9sEle imprime sem suporte e e relativamente leve, pesando 80g, incluindo todo o hardware. O ventilador e a carenagem pesam 60g. Os ventiladores e funis sao encaixaveis, tornando-os faceis de trocar ou substituir.Por queResfriamento poderoso de 360° em um nivel de ruido aceitavel.Voce pode precisar ajustar o PID apos a instalacao, mas eu me certifiquei de que o fluxo de ar resfria muito pouco o bloco aquecido.Usar dois ventiladores em vez de um me permite opera-los mais devagar para o mesmo efeito de resfriamento, reduzindo o ruido.Quando usados em altas velocidades, e possivel imprimir saliencias e pecas pequenas mais rapidamente, ja que com um resfriamento menos eficaz voce teria que desacelerar para que a peca resfriasse o suficiente entre as camadas.A bico e visivel e acessivel.Como os funis sao encaixaveis, e realmente facil trabalhar no hotend sem ter que remover mais nada.Instalacao facil com apenas dois parafusos.DesempenhoPosso imprimir saliencias suaves bem ate 70° e aceitaveis ate 75° com altura de camada de 0,2mm.Posso imprimir saliencias texturizadas bem ate 60° e aceitaveis ate 75°.O resfriamento e uniforme em um objeto de teste octagonal (8 lados) com as bordas comecando a enrolar a 75°, em quantidades iguais em todos os lados.Compatibilidade impressoras V2.1: Imprima o SpacerPlasticblock impressoras V2.0: Imprima o SpacerAlublock, voce precisa roscar as filetagens no bloco ate o fim.Versoes PLUS: Imprima os arquivos que comecam com PLUS... (sem espacador necessario)Hotends: Funciona com os hotends padrao e Microswiss.O suporte do ventilador e ajustavel em altura e deve funcionar com a maioria dos outros hotends comuns, como o E3D. Ele pode ser abaixado 8mm. Me avise se ainda nao funcionar para voce.Sinta-se a vontade para remixar isso. (Os arquivos do Fusion 360 sao um pesadelo para editar. Use como referencia)Hardware necessario:Dois ventiladores 5015 (obtenha a voltagem correta para o modelo da sua impressora). Eu recomendo Sunon maglev. Europa: https://www.tme.eu/gb/details/mf50151vx-a99/dc12v-fans/sunon/mf50151vx-b00u-a99/Estados Unidos: https://www.digikey.com/products/en?mpart=MF50151VX-B00U-A99&v=259Ou: https://www.mouser.com/ProductDetail/sunon/mf50151vx-b00u-a99/?qs=EU6FO9ffTwfWIV5p3irB3g==&countrycode=US¤cycode=USD&fbclid=IwAR0wFwurbNkWSzftGayX_IARcvQ_58TQiMcHtuWG8VU60ZEf5CpqTO88v6sUm conector adequado para os fios (voce precisa obter fios duplos no conector, ou apenas improvisar sem um conector).Dois M4x25mm (M4x20 funciona para a versao plus)Ou cola quente ou dois M4x35mm e porcas para conectar os ventiladores entre si. Eu uso cola quente.Recomendacoes de impressaoAltura de camada de 0,16mm.3 paredes para o suporte do ventilador4 paredes para o espacador0% de preenchimento em todosVoce provavelmente precisara de um brim nos funis.Se voce estiver imprimindo apenas em temperaturas de PLA 3D Fila, pode usar PLA 3D Fila para isso. PETG XT 3D Fila ou ABS sao recomendados para qualquer coisa mais quente. Mas certifique-se de que voce pode imprimi-los com boa adesao entre camadas. Os funis tem apenas duas paredes de espessura.Pos-processamentoQuebre o suporte removivel do suporte do ventilador.Remova completamente qualquer brim dos funis.InstalacaoVeja as imagensMonte os parafusos, espacador e funis.Instale-o na maquina, os parafusos vao no bloco de rolamento inferior.Certifique-se de que os funis estao centralizados em torno do bico antes de apertar.(Se necessario, todo o hotend pode ser movido ligeiramente soltando os dois parafusos que seguram o bloco frio por baixo).Certifique-se de que os funis estao cerca de 1-1,5mm acima do bico.Encurte os fios se desejar.Conecte e solde os fios pretos entre si e os fios vermelhos entre si.Use um conector adequado se tiver um ou improvise. Preto vai para preto, vermelho vai para vermelho.Instale os ventiladores um de cada vez e cole, parafuse ou prenda-os juntos depois.Ou cole-os juntos antes da instalacao e encaixe-os no lugar. Insira o lado esquerdo do ventilador interno primeiro e depois pressione para baixo o ventilador externo.Dica profissional: pre-aqueca os ventiladores na cama aquecida a 50° para fazer a cola quente aderir bem e dar um tempo para ajuste.Verifique se os fios do cartucho de aquecimento nao estao em contato com os funis. Dobre-os cuidadosamente para longe, se necessario.Verifique novamente se os funis estao centralizados e imprima! Eu geralmente imprimo PLA a 50-75% (com os ventiladores Sunon realmente poderosos).Se o hotend estiver tendo problemas para manter a temperatura, faca um ajuste de PID com os ventiladores ativados a cerca de 50% ou a % que voce acha que imprimira.Me avise se algo nao estiver claro!
